Bedienungsanleitung | VLT® AQUA Drive FC 202
5.8.6 Erdungsanschluss
Context:
GEFAHR DURCH ABLEITSTROM
Ableitströme überschreiten 3,5 mA. Eine nicht ordnungsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu
schweren Verletzungen führen!
-
Stellen Sie die ordnungsgemäße Erdung der Anlage durch einen zugelassenen Elektroinstallateur sicher.
POTENZIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das Massepotenzial zwischen Frequenzumrichter und System abweicht.
-
Installieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Leitungsquerschnitt: 16 mm
1. Isolieren Sie einen Abschnitt der äußeren Kabelisolierung ab.
2. Bringen Sie einen Steckverbinder/Kabelschuh am Ende des abisolierten Kabels an.
3. Schließen Sie das Erdungskabel an der nächsten Erdungsklemme an.
4. Ziehen Sie die Klemmen gemäß den in
Beispiel:
1
2
3
1 Symbol zur Kennzeichnung von Erdungsklemmen
3 Erdungsschiene (in jedem Schaltschrank vorhanden)

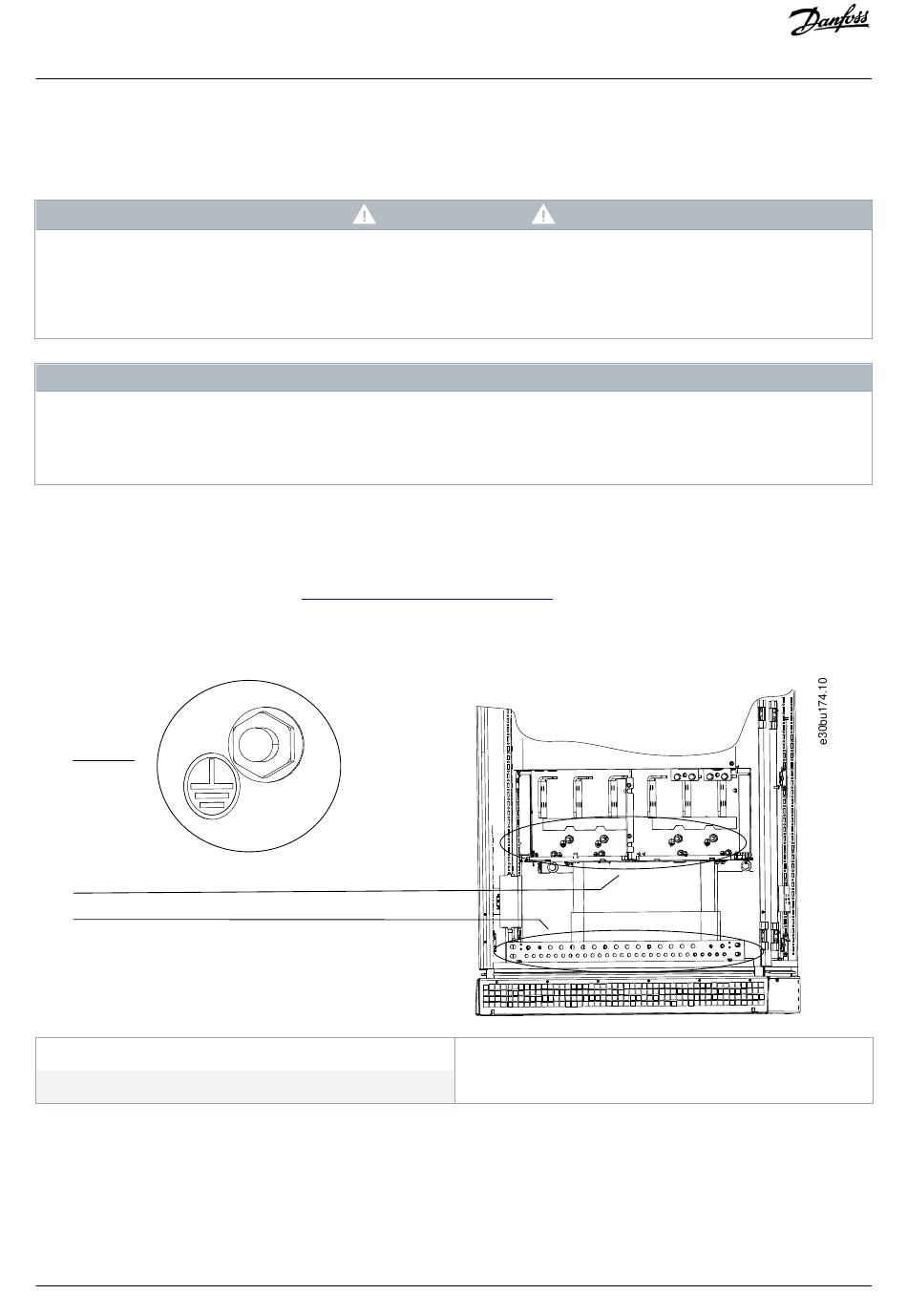

Abbildung 55: Erdungsanschlusspunkte
96 | Danfoss A/S © 2018.10
W A R N U N G
H I N W E I S
10.11 Nenndrehmomente für Schrauben
2 Erdungspunkte am Frequenzumrichtermodul
Elektrische Installation
angezeigten Spezifikationen fest.
AQ262141056213de-000101 / 130R0882
2
(5 AWG).
