Bedienungsanleitung | VLT® AQUA Drive FC 202

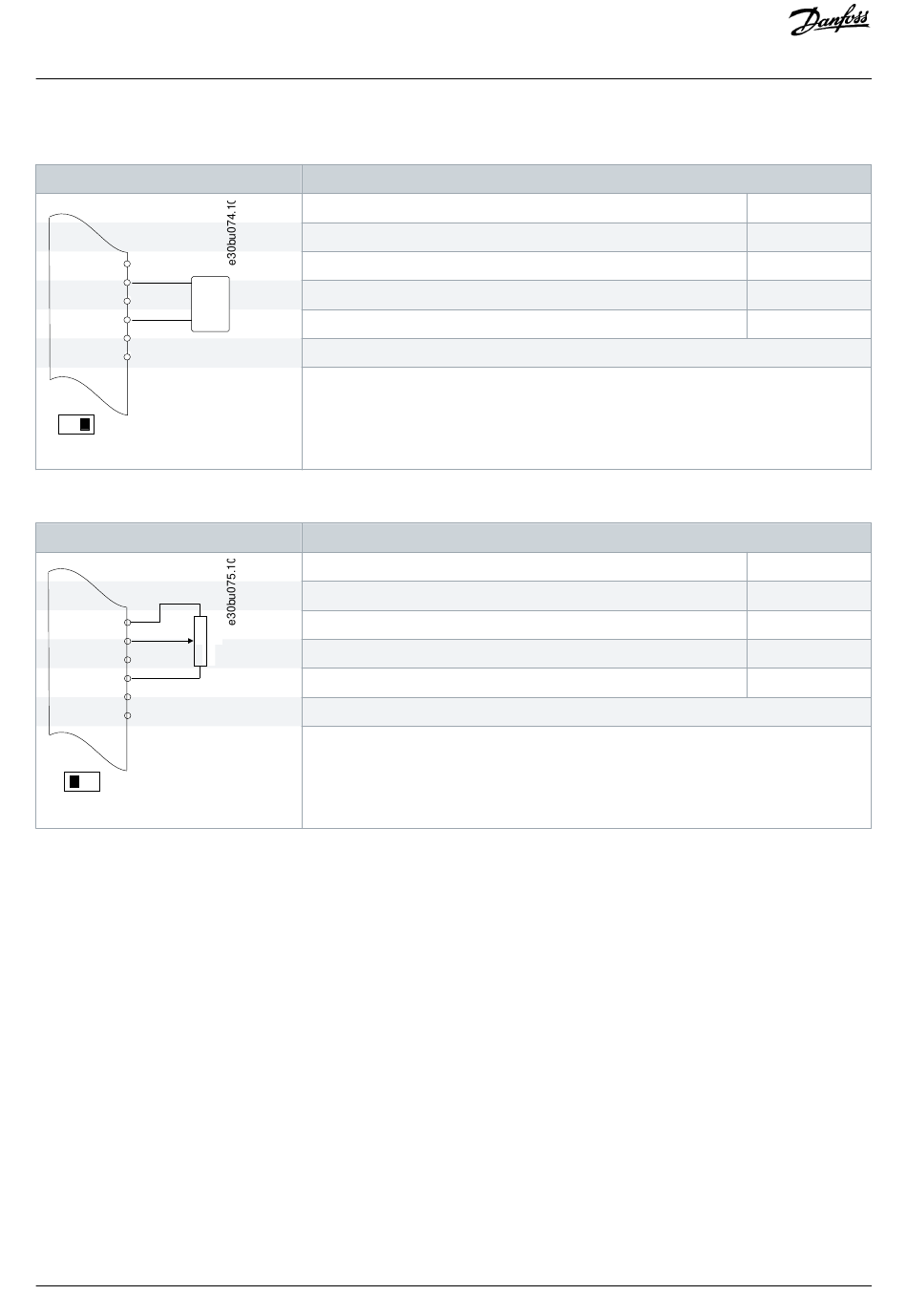

Tabelle 52: Anschlusskonfiguration für analogen Drehzahlsollwert (Strom)
+10 V XD2.6
+
A IN XD2.7
A IN XD2.8
COM XD2.9
-
A OUT XD2.5
4-20mA
COM XD2.4
U - I
A53
Tabelle 53: Anschlusskonfiguration für Drehzahlsollwert (unter Verwendung eines manuellen Potentiometers)
+10 V XD2.6
A IN XD2.7
A IN XD2.8
COM XD2.9
A OUT XD2.5
COM XD2.4
U - I
A53
Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 6-12 Klemme 53 Skal. Min.Strom
Parameter 6-13 Klemme 53 Max. Strom
Parameter 6-14 Klemme 53 Skal. Min.Soll-/ Wert
Parameter 6-15 Klemme 53 Skal. Max. Soll-/Istwert Wert
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 53 im Parametertitel entspricht Klemme XD2.7 im Steuerfach.
Parameter
Funktion
Parameter 6-10 Klemme 53 Skal. Min.Spannung
Parameter 6-11 Klemme 53 Skal. Max.Spannung
# 5k#
Parameter 6-14 Klemme 53 Skal. Min.Soll-/ Wert
Parameter 6-15 Klemme 53 Skal. Max. Soll-/Istwert Wert
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 53 im Parametertitel entspricht Klemme XD2.7 im Steuerfach.
Beispiele für Anschlusskonfigurationen
AQ262141056213de-000101 / 130R0882| 113
Einstellung
4 mA*
20 mA*
0 Hz
50 Hz
Einstellung
0,07 V
10 V*
0 Hz
50 Hz
