Bedienungsanleitung | VLT® AQUA Drive FC 202
8.1.15 Anschlusskonfiguration für Führungspumpen-Wechsel
L1/L2/L3
Drive
K3
K2
K2
K1

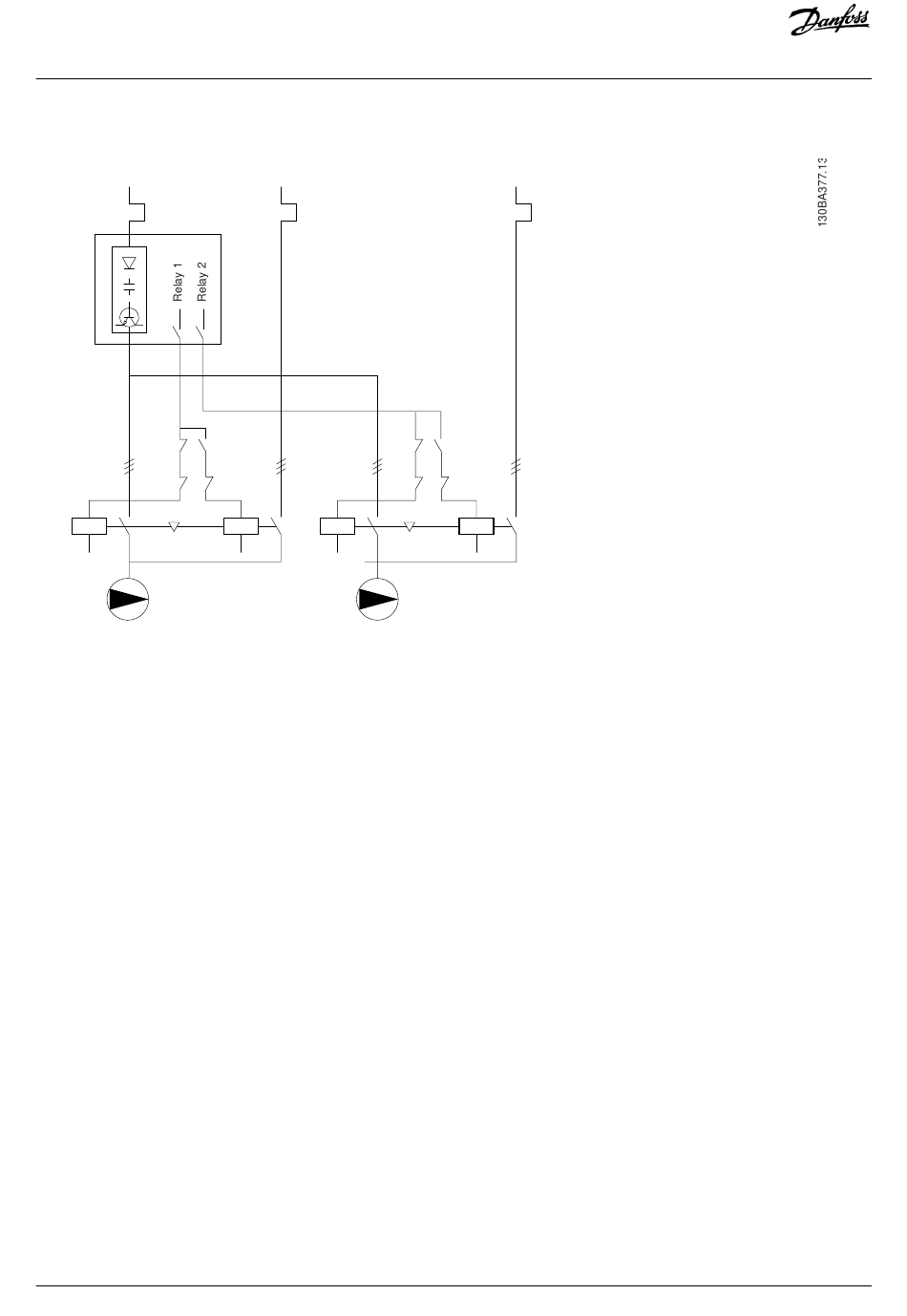

Abbildung 67: Schaltbild für den Führungspumpen-Wechsel
Jede Pumpe muss an zwei Schütze (K1/K2 und K3/K4) mit einer mechanischen Verriegelung angeschlossen sein. Thermische Relais
oder andere Motorüberlastschutzeinrichtungen müssen Sie je nach örtlichen Vorschriften und/oder individuellen Anforderungen
vorsehen.
• Relais 1 (R1) und Relais 2 (R2) sind die integrierten Relais des Frequenzumrichters.
• Wenn alle Relais stromlos sind, schaltet das erste integrierte Relais, das erregt wird, das Schütz ein, das der vom Relais gesteuerten
Pumpe entspricht. Relais 1 schaltet z. B. Schütz K1 ein, das zur Führungspumpe wird.
• K1 sperrt K2 über die mechanische Verriegelung und verhindert das Einschalten der Netzversorgung an den Ausgang des
Frequenzumrichters (über K1).
• Ein Hilfsschaltkontakt an K1 verhindert Einschalten von K3.
• Relais 2 steuert Schütz K4 zur Ein-/Ausschaltung der Pumpe mit konstanter Drehzahl.
• Beim Wechsel werden beide Relais stromlos und jetzt wird Relais 2 als erstes Relais erregt.
Eine detaillierte Beschreibung zur Inbetriebnahme von gemischten Pumpen- und Master/Follower-Anwendungen finden Sie im
®
Produkthandbuch VLT Cascade Controller Options MCO 101/102.
130 | Danfoss A/S © 2018.10
L1/L2/L3
K3
K1
K3
Beispiele für Anschlusskonfigurationen
L1/L2/L3
K1 K1
K4
K3
K4
AQ262141056213de-000101 / 130R0882
