Bedienungsanleitung | VLT® AQUA Drive FC 202

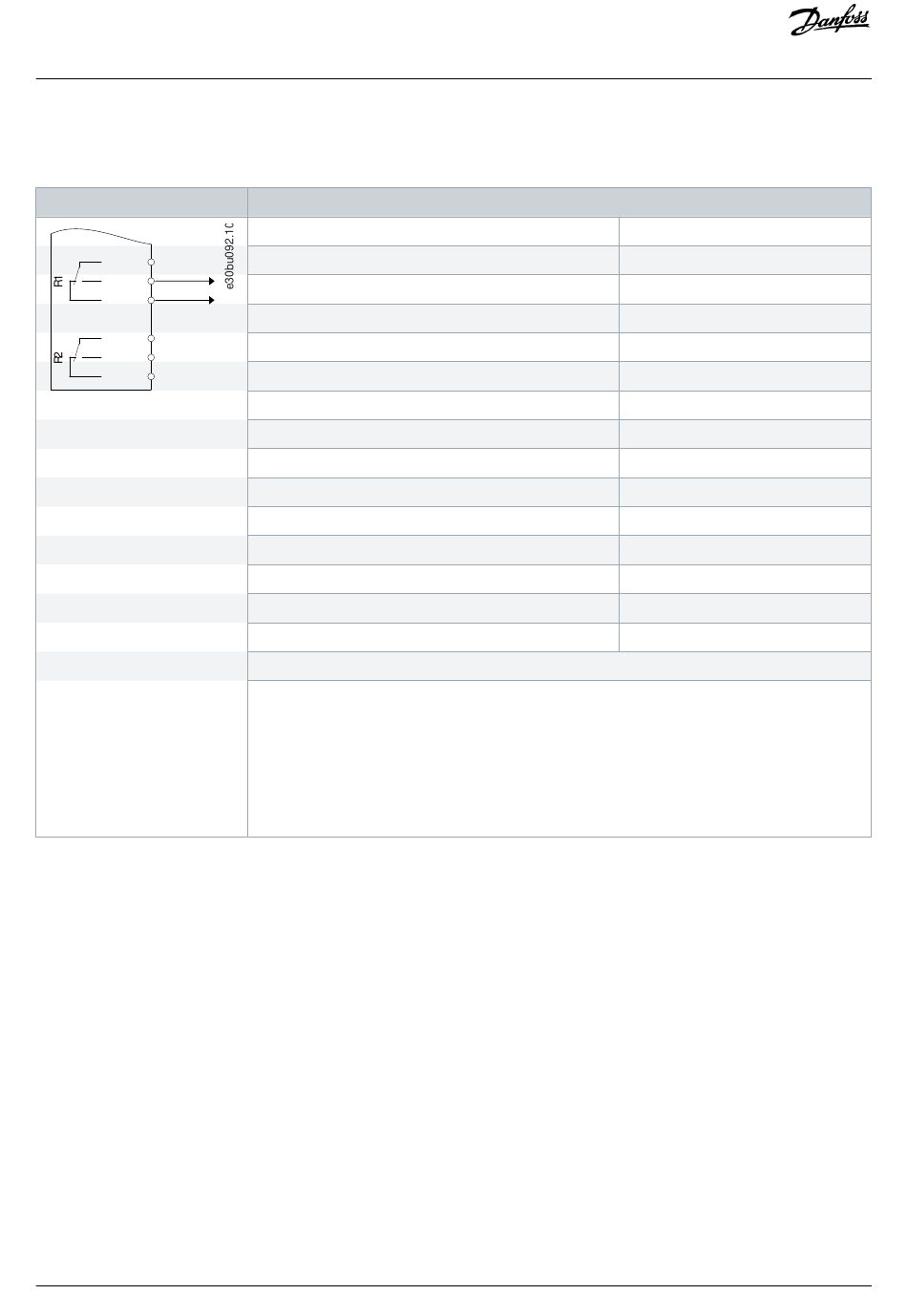

8.1.11 Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
Tabelle 68: Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
XD2.21
XD2.22
XD2.23
XD2.24
XD2.25
XD2.26
8.1.12 Anschlusskonfiguration für eine Tauchpumpe
Die Anlage besteht aus einer Tauchpumpe die von einem Danfoss VLT
Transmitter sendet ein Istwertsignal (4-20 mA) an den Frequenzumrichter, der durch Regelung der Pumpendrehzahl einen konstanten
Druck beibehält. Bei der Auslegung eines Frequenzumrichters für eine Tauchpumpenanwendung müssen Sie einige wichtige Aspekte
berücksichtigen. Wählen Sie den Frequenzumrichter anhand des Motorstroms aus.
124 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 4-30 Drehgeberüberwachung Funktion
Parameter 4-31 Drehgeber max. Fehlabweichung
Parameter 4-32 Drehgeber Timeout-Zeit
Parameter 7-00 Drehgeberrückführung
Parameter 17-11 Inkremental Auflösung [Pulse/U]
Parameter 13-00 SL-Controller Modus
Parameter 13-01 SL-Controller Start
Parameter 13-02 SL-Controller Stopp
Parameter 13-10 Vergleicher-Operand
Parameter 13-11 Vergleicher-Funktion
Parameter 13-12 Vergleicher-Wert
Parameter 13-51 SL-Controller-Ereignis
Parameter 13-52 SL-Controller Aktion
Parameter 5-40 Relaisfunktion
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten wird, wird Warnung 90, Istwertü-
berwachung ausgegeben. Der SLC überwacht Warnung 90, Istwertüberwachung, und wenn diese
wahr wird, wird Relais 1 ausgelöst. Externe Geräte benötigen möglicherweise eine Wartung.
Wenn der Istwertfehler jedoch innerhalb von 5 s wieder unter diese Grenze fällt und die Warnung
verschwindet, drücken Sie [Reset] am LCP.
Beispiele für Anschlusskonfigurationen
Einstellung
[1] Warnung
100 U/min
5 s
[2] MCB 102
1024*
[1] On
[19] Warnung
[44] [Reset]-Taste
[21] Warnnummer
[1] ≈ (gleich)*
90
[22] Vergleicher 0
[32] Digitalausgang A-AUS
[80] SL-Digitalausgang A
®
AQUA Drive und einem Drucktransmitter gesteuert wird. Der
AQ262141056213de-000101 / 130R0882
