Bedienungsanleitung | VLT® AQUA Drive FC 202
Der schaltschrankbasierte Frequenzumrichter ist mit verschiedenen Leistungsoptionen und Eingangs- und Ausgangsfiltern erhältlich,
wodurch werkseitig ein kundenspezifischer Frequenzumrichter konfigurierbar ist. Für einige Optionen und Filter sind zusätzliche
Schaltschränke erforderlich, die links oder rechts seitlich an den Frequenzumrichter-Schaltschrank angebracht werden. Diese
optionalen Schaltschränke sind als gestrichelte Linien abgebildet, während der Frequenzumrichter-Schaltschrank grau hinterlegt ist.
1 2
4
5
1 Eingangsfilterschrank (passiver Oberschwingungsfilter oder
Netzdrossel)
3 Sinusfilter-Schrank
5 Eingangsleistungsoptionen
1
Bei der Baugröße D9h ist kein EIngangsleistungs-Optionsschrank erforderlich – die Eingangsleistungsoptionen werden im Frequenzumrichter-Schaltschrank untergebracht.

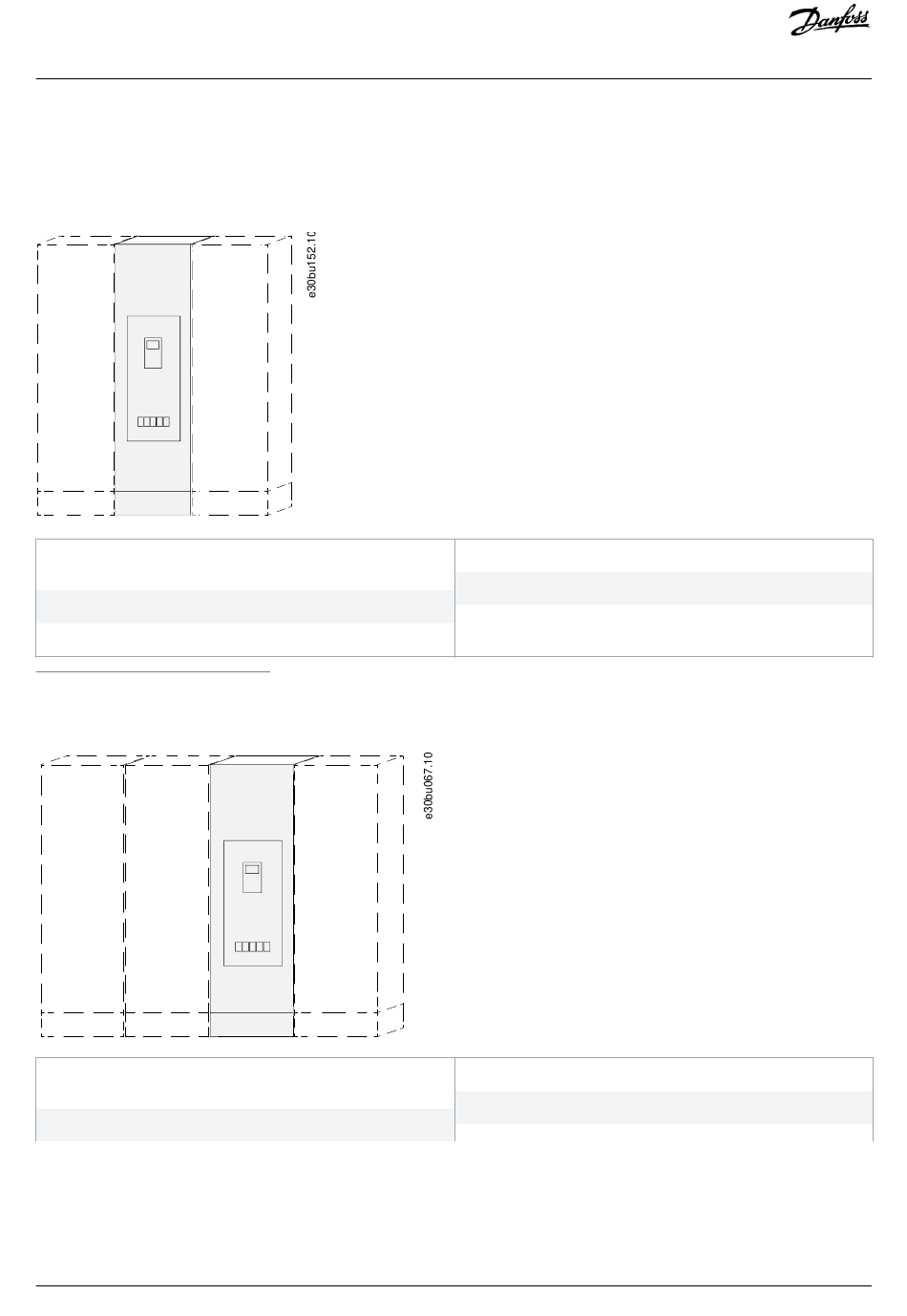

Abbildung 1: Mögliche Konfigurationen für einen schaltschrankbasierten Frequenzumrichter D9h
1 2
1 Eingangsfilterschrank (passiver Oberschwingungsfilter oder
Netzdrossel)
3 Frequenzumrichter-Schaltschrank
Danfoss A/S © 2018.10
3
(1)
3 4
5
2 Frequenzumrichter-Schaltschrank
4 Steuerfach
2 Eingangsleistungs-Optionsschrank
4 Sinusfilterschrank
AQ262141056213de-000101 / 130R0882| 15
Produktübersicht
