Danfoss VLT AQUA Drive FC 202 Bedienungsanleitung Seite 80

Bedienungsanleitung | VLT® AQUA Drive FC 202
-FC7
L1-L2
L
1
2 A

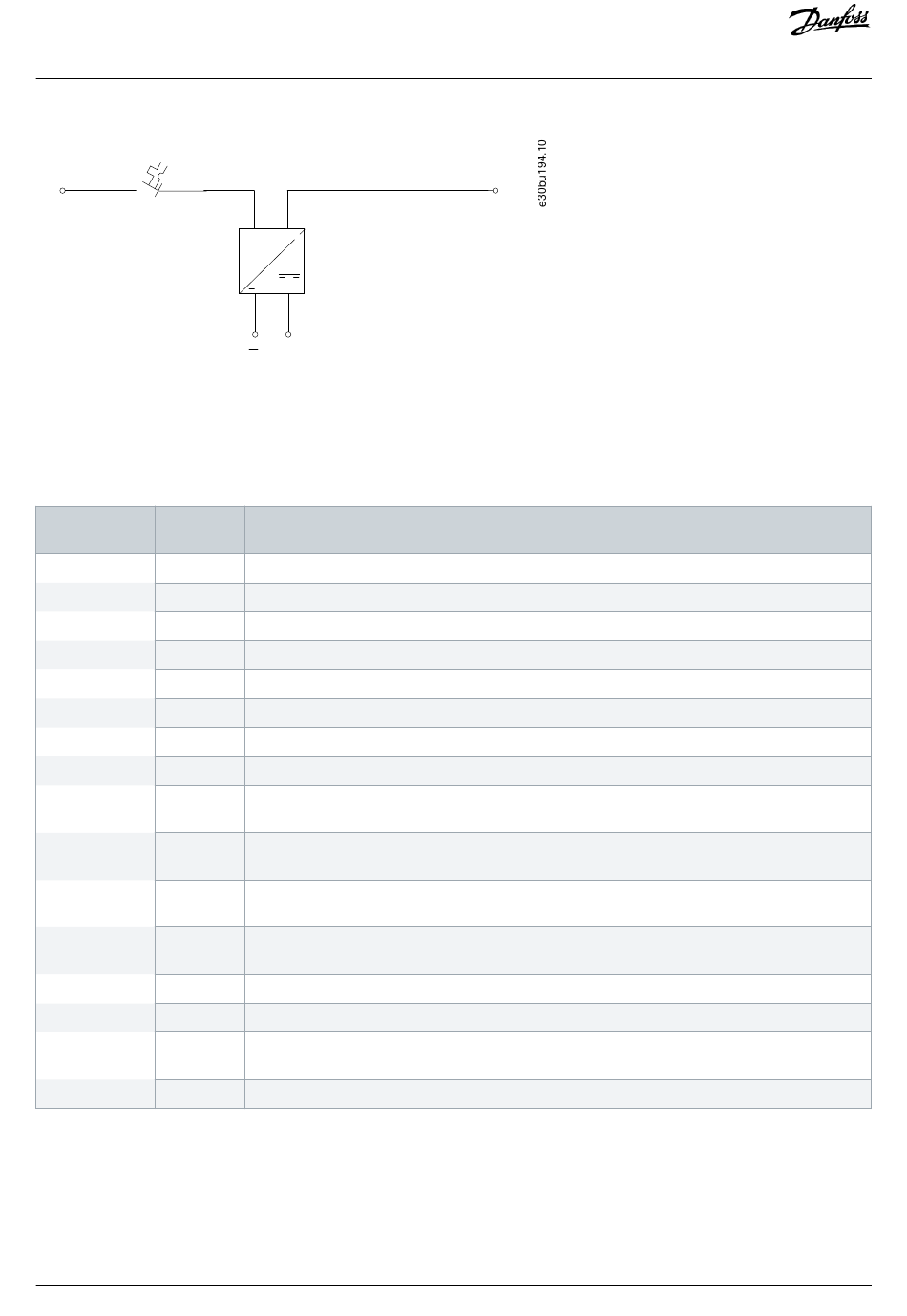

Abbildung 44: Klemmen für externe 24 V DC-Versorgung
5.7.6.4 Steckdose für Verbraucher
Tabelle 36: Funktionserweiterung-Optionscodes
Zeichenposi- Option-
tion scode
23–24 A1
AA
AB
AC
AD
AE
AF
AG
AH
AI
AJ
AK
AL
AM
AN
AO
Über die Steckdose können Messgeräte, andere elektrische Geräte oder ein Computer versorgt werden. Der Steckdosentyp ist CEE 7/3
(„Schuko", Typ F) oder NEMA 5-15 geerdet (Typ B). Die Standardspannung beträgt 230 V AC (IEC-Variante) bzw. 115 V AC (UL-Variante).
78 | Danfoss A/S © 2018.10
-TB7
~
24 V
60 W
+
+
Beschreibung
Steckdose + Schaltschrankleuchte
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen
Steckdose + Schaltschrankleuchte + Schaltschrankheizung
Steckdose + Schaltschrankleuchte + Motorheizungssteuerung
Steckdose + Schaltschrankleuchte + Isolationsüberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Motorheizungssteuerung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Isolationsüberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Motorhei-
zungssteuerung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Isolation-
süberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Motorheizungssteuerung + Isola-
tionsüberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Motorhei-
zungssteuerung + Isolationsüberwachung
Steckdose + Schaltschrankleuchte + Schaltschrankheizung + Motorheizungssteuerung
Steckdose + Schaltschrankleuchte + Schaltschrankheizung + Isolationsüberwachung
Steckdose + Schaltschrankleuchte + Schaltschrankheizung + Motorheizungssteuerung + Isola-
tionsüberwachung
Steckdose + Schaltschrankleuchte + Motorheizungssteuerung + Isolationsüberwachung
-XD1
N
AQ262141056213de-000101 / 130R0882
Elektrische Installation
