5.6.2 D10h-Kabelbaum
1 Zwischenkreiskabelbaum an Lüfterversorgung in
Ausgangsfilterschrank
3 Zusätzliche Klemmenanschlüsse

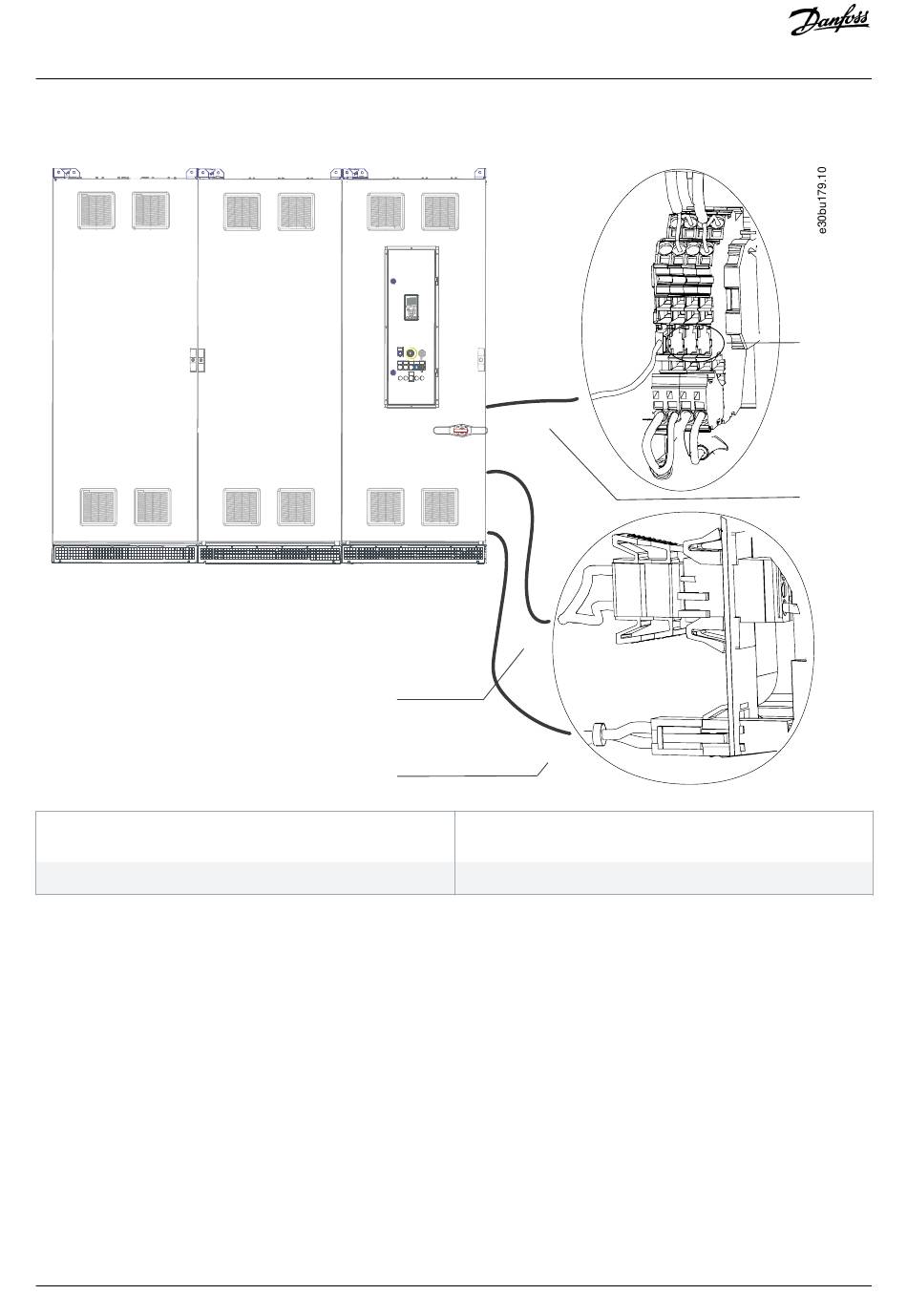

Abbildung 24: Elektrische Anschlüsse bei Teillieferung (Eingangsfilterschrank + Eingangsleistungs-Optionsschrank + D10h-Frequenzumrichter-
Schaltschrank)
54 | Danfoss A/S © 2018.10
-XD11.1
-XDL.1
1
-XD4.1
2
2 Schaltschrankheizungs-Versorgungskabelbaum an
Ausgangsfilterschrank
4 Kabelbaum für thermischen Schutz an Ausgangsfilterschrank
