Bedienungsanleitung | VLT® AQUA Drive FC 202

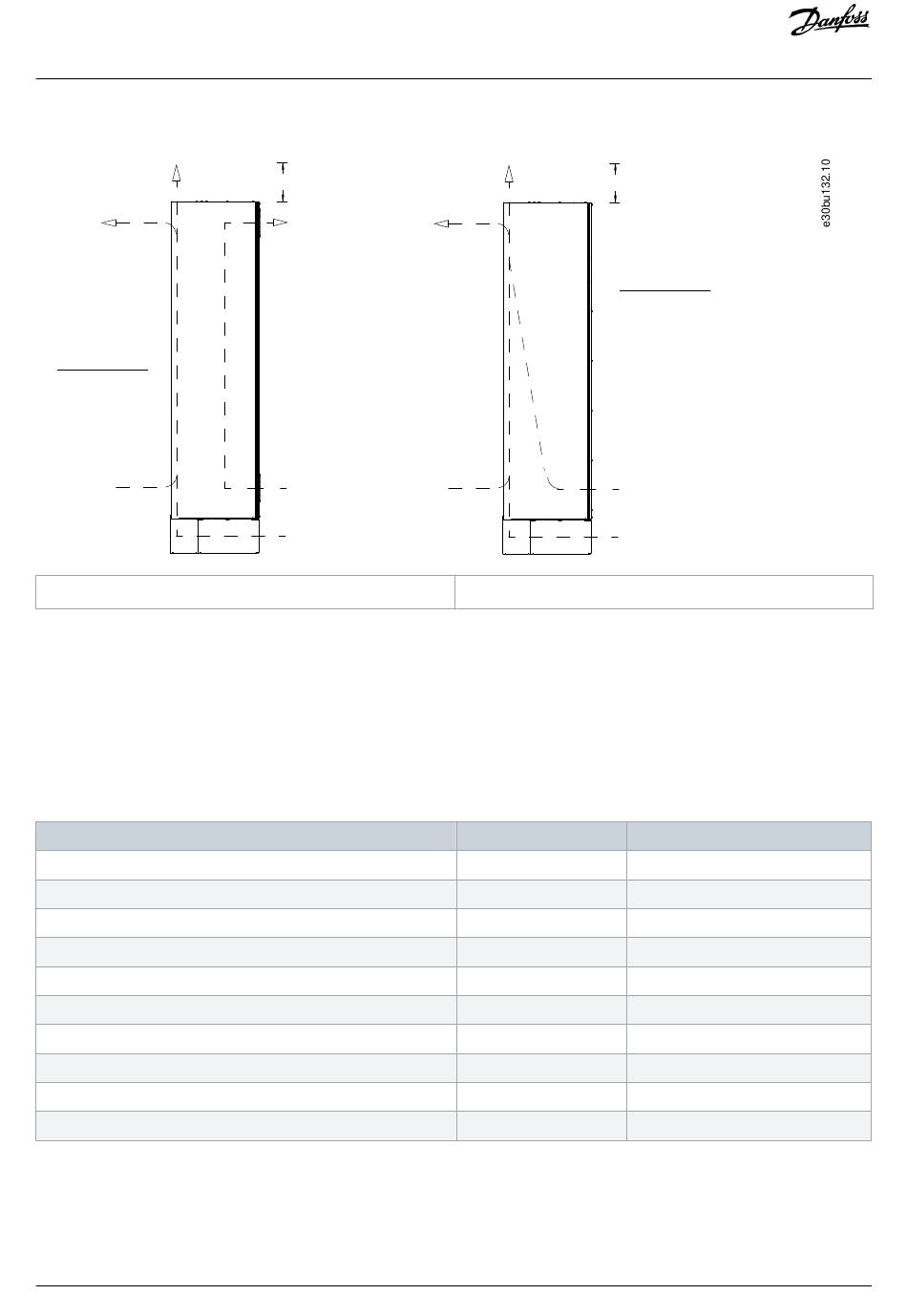

10.10 Luftzirkulation im Gehäuse
1
1 PHF und Frequenzumrichter-Schaltschrank
Abbildung 76: Luftzirkulation im Gehäuse
10.11 Nenndrehmomente für Schrauben
Wenden Sie beim Festziehen von Schrauben an den Positionen, die in der Tabelle aufgeführt sind, das richtige Anzugsdrehmoment an.
Ein zu geringes oder zu hohes Anzugsdrehmoment beim Festziehen einer elektrischen Verbindung führt zu einem schlechten
elektrischen Anschluss. Verwenden Sie einen Drehmomentschlüssel, um das richtige Drehmoment zu erzielen.
Tabelle 115: Nenndrehmomente für Schrauben
Position
Netzklemmen
Motorklemmen
Erdungsklemmen
Bremsklemmen
Anschlussklemmen zur Zwischenkreiskopplung
Relaisklemmen
Tür/Klappenabdeckung
Kabeleinführungsplatte
Kühlkörper-Zugangsdeckel
Abdeckung serielle Kommunikation
Danfoss A/S © 2018.10
225 mm (8.9 in)
225 mm (8.9 in)
2 Sinusfiltergehäuse
Schraubengröße
M10/M12
M10/M12
M8/M10
M8
M10/M12
-
M5
M5
M5
M5
AQ262141056213de-000101 / 130R0882| 195
Technische Daten
2
Drehmoment [Nm (in-lb)]
19 (168)/37 (335)
19 (168)/37 (335)
9,6 (84)/19,1 (169)
9.6 (84)
19 (168)/37 (335)
0,5 (4)
2,3 (20)
2,3 (20)
2,3 (20)
2,3 (20)
