Bedienungsanleitung | VLT® AQUA Drive FC 202
R S T
L1R L2S L3T

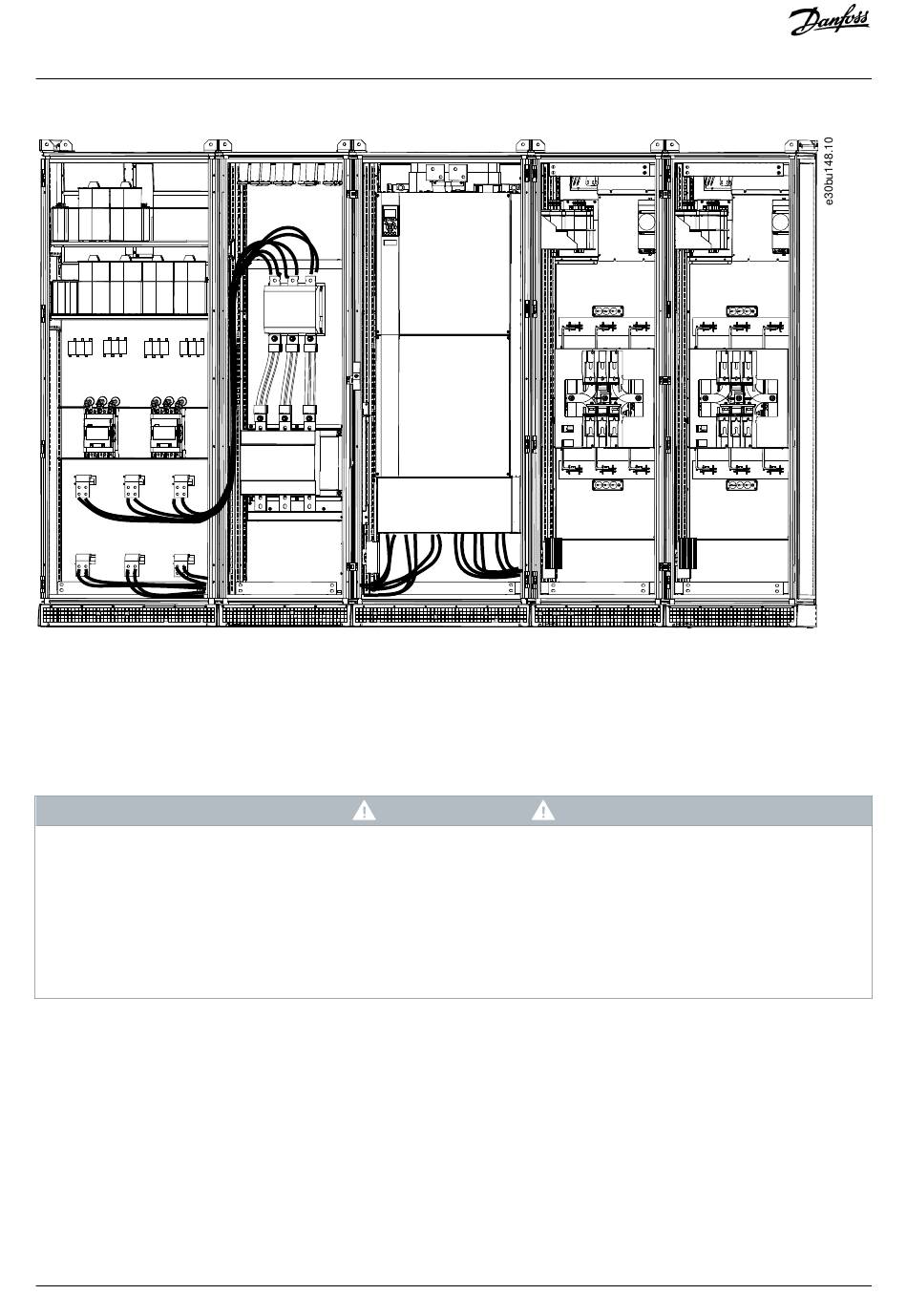

Abbildung 40: Anschluss von Motor- und Netzkabeln (Beispiel zeigt einen PHF-Schrank + Eingangsleistungs-Optionsschrank + E6h-
Frequenzumrichter-Schaltschrank + Sinusfilter-Schrank)
5.7 Verkabelung des Steuerfachs
5.7.1 Sicherheitsmaßnahmen
HOCHSPANNUNG
Der Netztrennschalter trennt nicht die externe Spannungsversorgung. Wenn die externe Spannungsversorgung nicht
unterbrochen wird, bevor Komponenten im Steuerfach berührt werden, kann dies zum Tod oder zu schweren Verletzungen
führen!
-
Installation, Inbetriebnahme und Wartung der Frequenzumrichter dürfen ausschließlich von qualifiziertem Personal
vorgenommen werden.
-
Trennen Sie die externe Spannungsversorgung.
70 | Danfoss A/S © 2018.10
R S T
R S T
W A R N U N G
U V W
Elektrische Installation
AQ262141056213de-000101 / 130R0882
