Bedienungsanleitung | VLT® AQUA Drive FC 202
4.11 Installation des schaltschrankbasierten Frequenzumrichters
4.11.1 Herstellen einer Kabeleinführung
Vorgehensweise
1. Suchen Sie die Schaltschränke, die die Motor- und Netzklemmen enthalten.
2. Öffnen Sie die Schaltschranktüren und entfernen Sie alle Schutzabdeckungen an den Klemmen.
3. Stellen Sie alle Kabelöffnungen her.
- Schneiden Sie bei IEC-Ausführungen die Tüllenöffnungen gerade ausreichend auf, damit die Kabel durch diese hindurch geführt
werden können.
- Schneiden oder bohren Sie bei UL-Ausführungen Öffnungen in die Kabeldurchführungsplatte und versehen Sie diese mit
geeigneten UL-Schläuchen entsprechend den Netz- und Motorkabelquerschnitten.
4. Schließen Sie den Kabelschirm ordnungsgemäß an.
- Verwenden Sie die Kabelverschraubungen aus Metall, um die Kabelschirme anzuschließen.
- Verwenden Sie die Bügelschellen, um die Abschirmungen fest anzuschließen. Für bestimmte Konfigurationen liefert Danfoss die
Bügelschellen mit.
Beispiel:

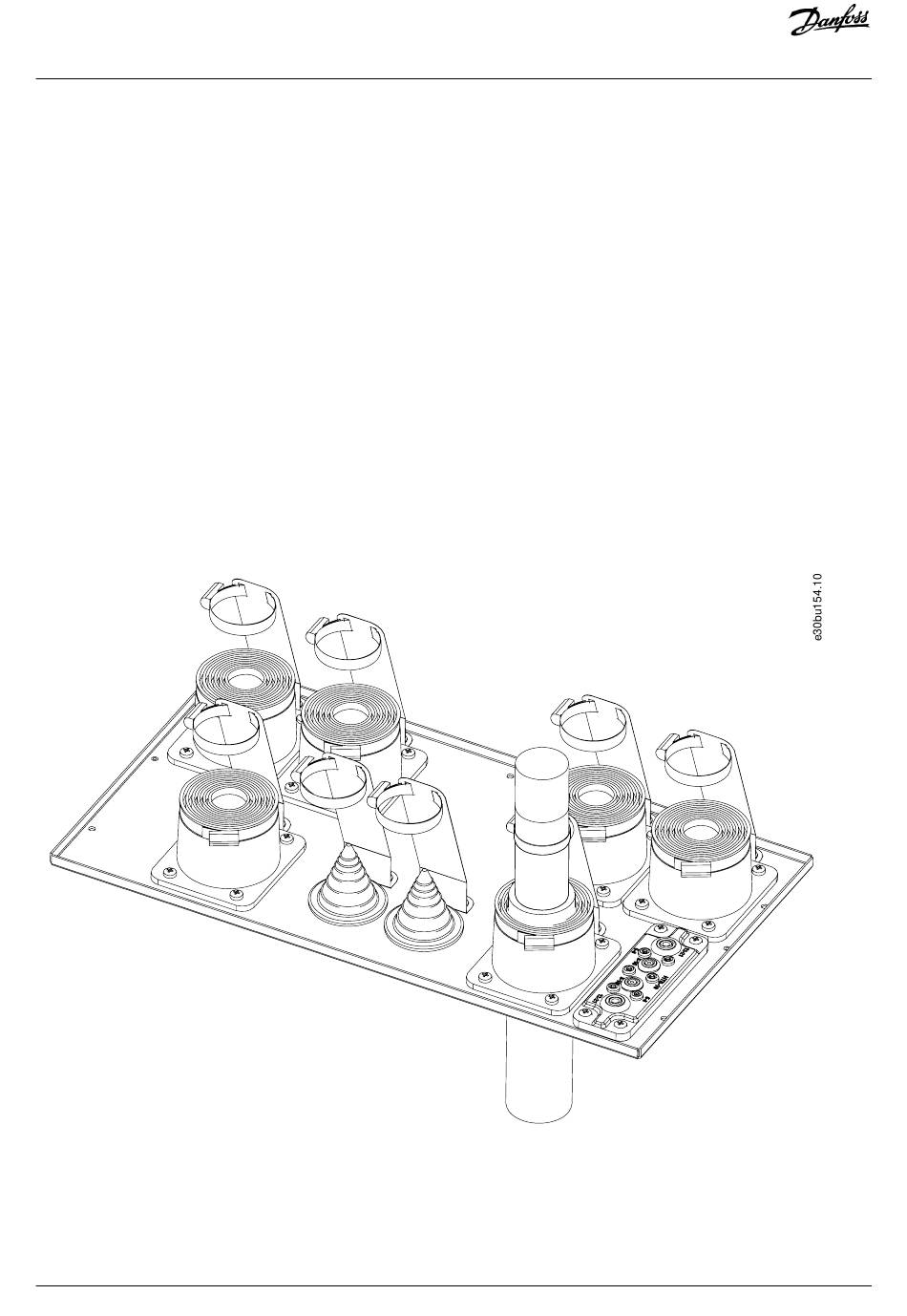

Abbildung 17: Installieren von Motor- und Netzkabeln durch eine IP54-Kabeleinführungsplatte (IEC-Ausführung)
