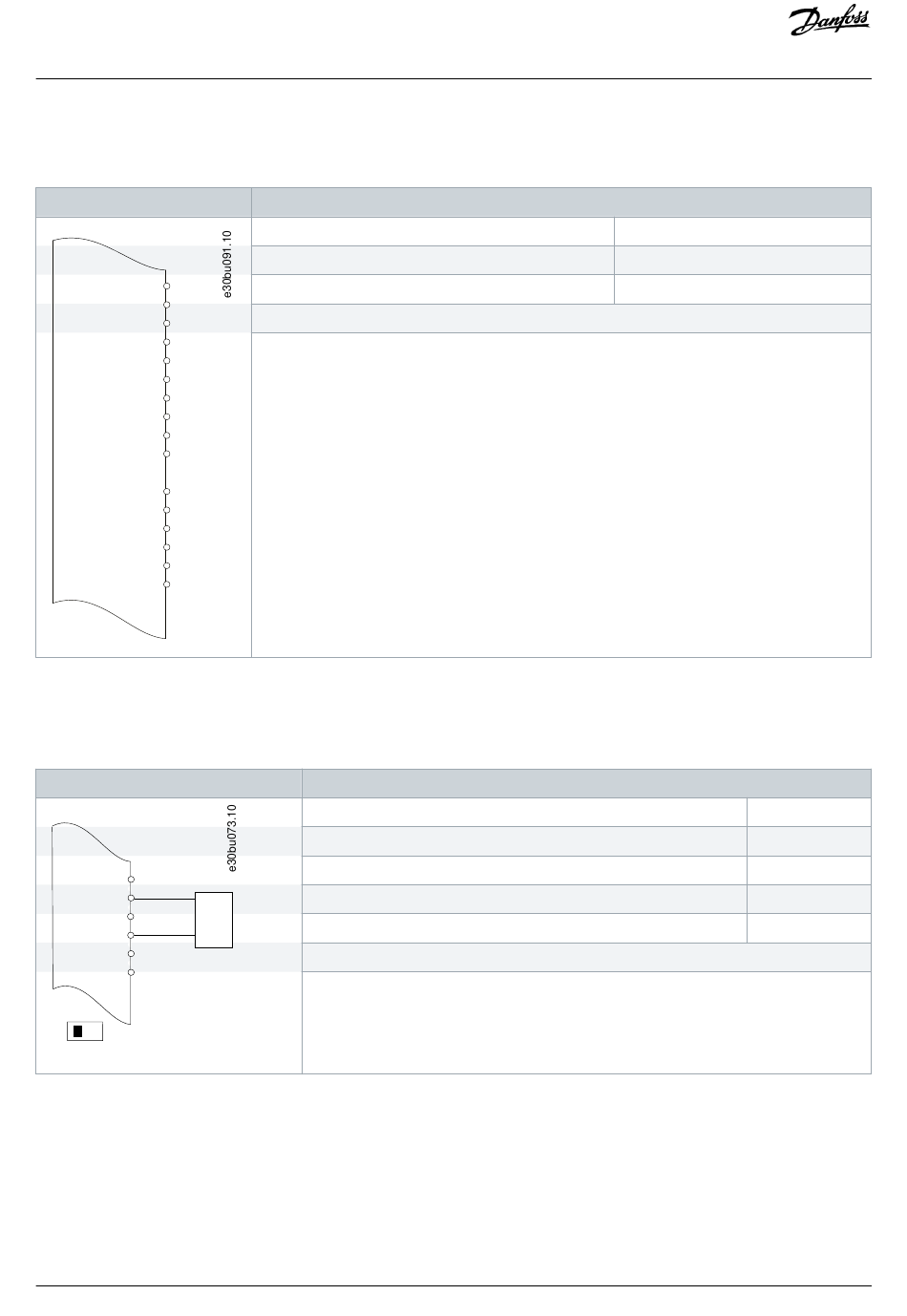

Bedienungsanleitung | VLT® AQUA Drive FC 202
8.1.2 Anschlusskonfiguration für eine automatische Motoranpassung (AMA) ohne Kl. 27
Tabelle 50: Anschlusskonfiguration für AMA ohne angeschlossene Kl. 27
+24 V
XD2.10
+24 V XD2.11
XD2.12
D IN
D IN XD2.13
XD2.18
COM
D IN XD2.14
D IN XD2.15
D IN XD2.16
D IN XD2.17
D IN XD2.19
+10 V XD2.6
A IN XD2.7
A IN XD2.8
COM
XD2.9
A OUT XD2.5
COM XD2.4
8.1.3 Anschlusskonfiguration: Drehzahl
Tabelle 51: Anschlusskonfiguration für analogen Drehzahlsollwert (Spannung)
XD2.6
+10 V
+
A IN
XD2.7
A IN
XD2.8
COM
XD2.9
-
A OUT
XD2.5
0–10 V
COM XD2.4
U - I
A53
112 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe 1-2* Motordaten entsprechend dem Motor-Typenschild einstellen.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Parameter
Funktion
Parameter 6-10 Klemme 53 Skal. Min.Spannung
Parameter 6-11 Klemme 53 Skal. Max.Spannung
Parameter 6-14 Klemme 53 Skal. Min.Soll-/ Wert
Parameter 6-15 Klemme 53 Skal. Max. Soll-/Istwert Wert
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 53 im Parametertitel entspricht Klemme XD2.7 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[1] Komplette Anpassung
[0] Ohne Funktion
AQ262141056213de-000101 / 130R0882
Einstellung
0,07 V
10 V*
0 Hz
50 Hz
