Bedienungsanleitung | VLT® AQUA Drive FC 202
Parameter
Verwenden Sie den Assistent für Regelung mit Rückführung unter Quick-Menü, Funktionskonfiguration zum einfachen Einstellen
eines PID-Reglers.
Tabelle 71: Einstellungsbeispiel für Rohrfüllmodus
Parameter
Parameter 29-00 Pipe Fill Enable (Leitungsfüllung aktivieren)
Parameter 29-04 Pipe Fill Rate (Leitungsfüllrate)
Parameter 29-05 Filled Setpoint (Füllsollwert)
Leistung
Speed
Maximum
speed
Fill rate (units/second)
Minimum
speed
Filled setpoint

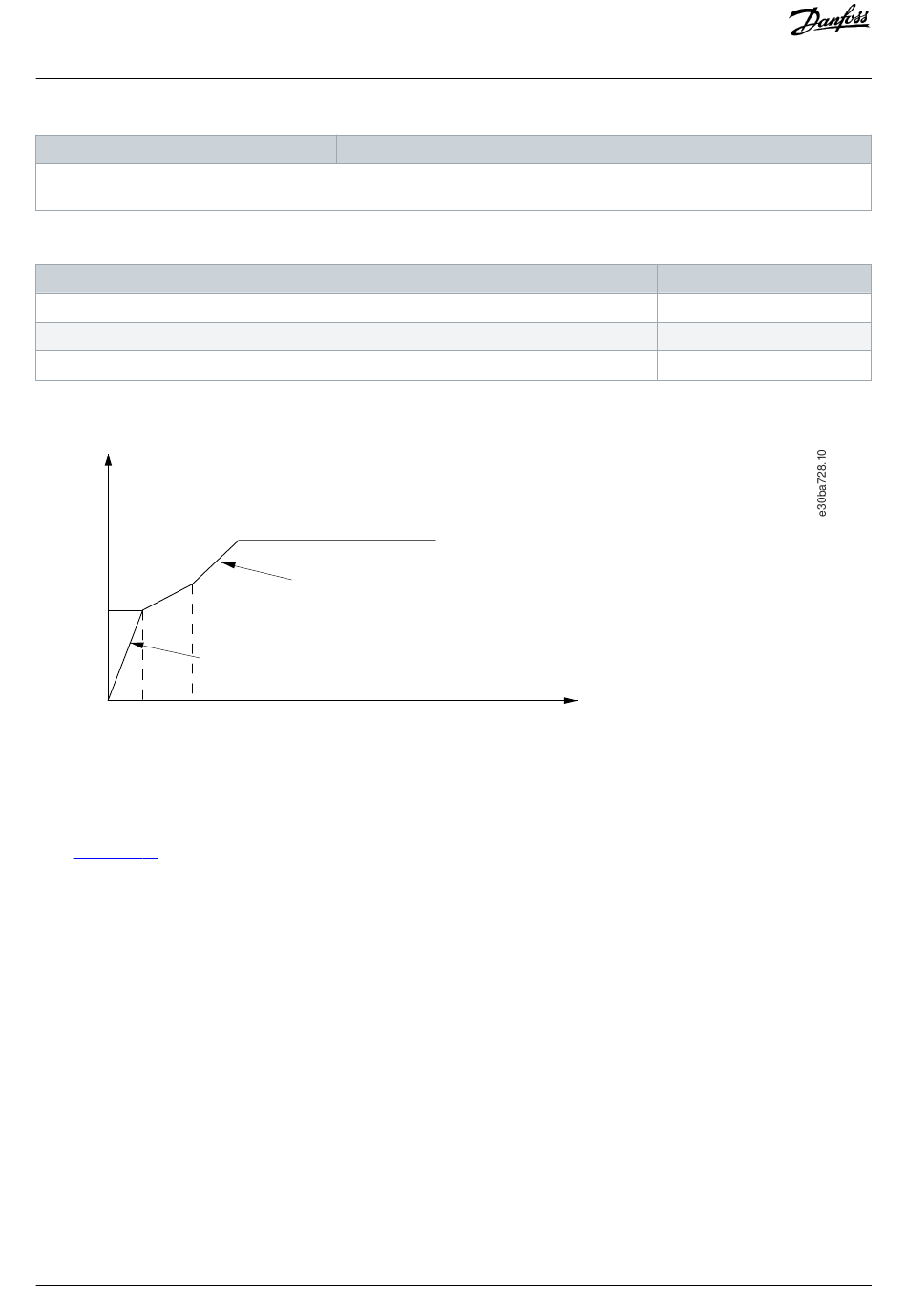

Abbildung 64: Leistungskurve für den Rohrfüllmodus
8.1.13 Anschlusskonfiguration für einen Kaskadenregler
Siehe Abbildung 65 für ein Beispiel eines integrierten Basis-Kaskadenreglers mit einer Pumpe mit variabler Drehzahl (Führungspumpe)
und zwei Pumpen mit konstanter Drehzahl, einem 4–20 mA-Messumformer sowie Sicherheitsverriegelung des Systems.
Danfoss A/S © 2018.10
Einstellung
Pipe fill vertical pipes
Closed loop
Initial ramp
Beispiele für Anschlusskonfigurationen
Einstellung
Deaktiviert
(Istwerteinheiten)
(Istwerteinheiten)
Time
