1 Zusätzliche Klemmenanschlüsse
3 Zwischenkreiskabelbaum an Lüfterversorgung in
Frequenzumrichter-Schaltschrank
5 Motorkabel (U/V/W) an Motorklemmen (U/V/W) in
Frequenzumrichter-Schaltschrank

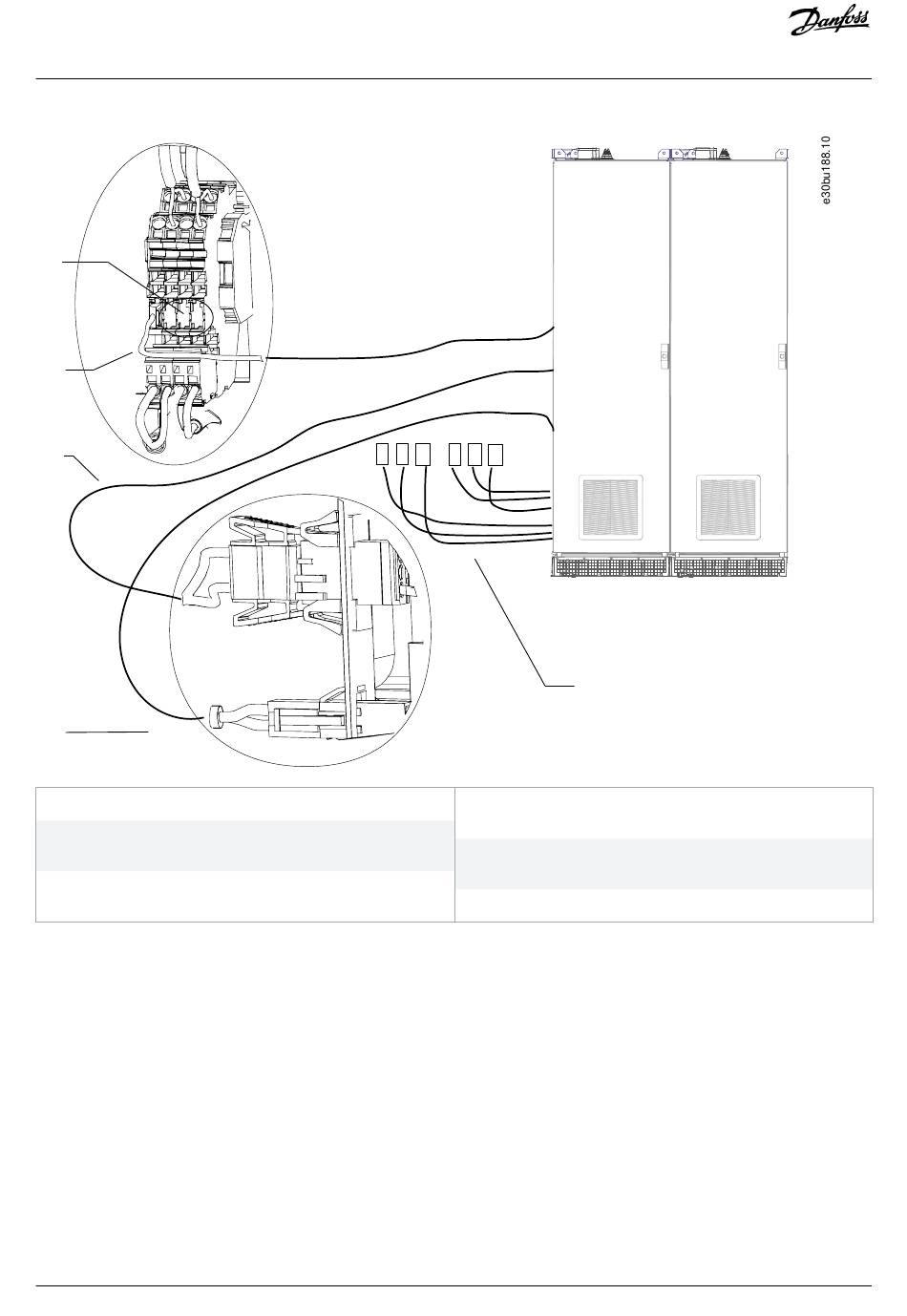

Abbildung 31:
Elektrische Anschlüsse bei Teillieferung (E5h/E6h-Sinusfiltergehäuse)
Danfoss A/S © 2018.10
-XDL.1
U
V
W
U
V
W
5
2 Kabelbaum für thermischen Schutz an Frequenzumrichter-
Schaltschrank
4 Schaltschrankheizungs-Versorgungskabelbaum an
Frequenzumrichter-Schaltschrank
AQ262141056213de-000101 / 130R0882| 61
Elektrische Installation
