Bedienungsanleitung | VLT® AQUA Drive FC 202
1
2
-XDL.1
3
4
-XD4.1
1 Zusätzliche Klemmenanschlüsse
3 Zwischenkreiskabelbaum an Lüfterversorgung in
Eingangsfilterschrank
5 Versorgungskabelbaum für PHF-Schütz 1 an
Eingangsfilterschrank (nur mit PHF-Option)
7 Netzkabel (R/S/T) an Eingangsklemmen (R/S/T) im
Eingangsleistungs-Optionsschrank

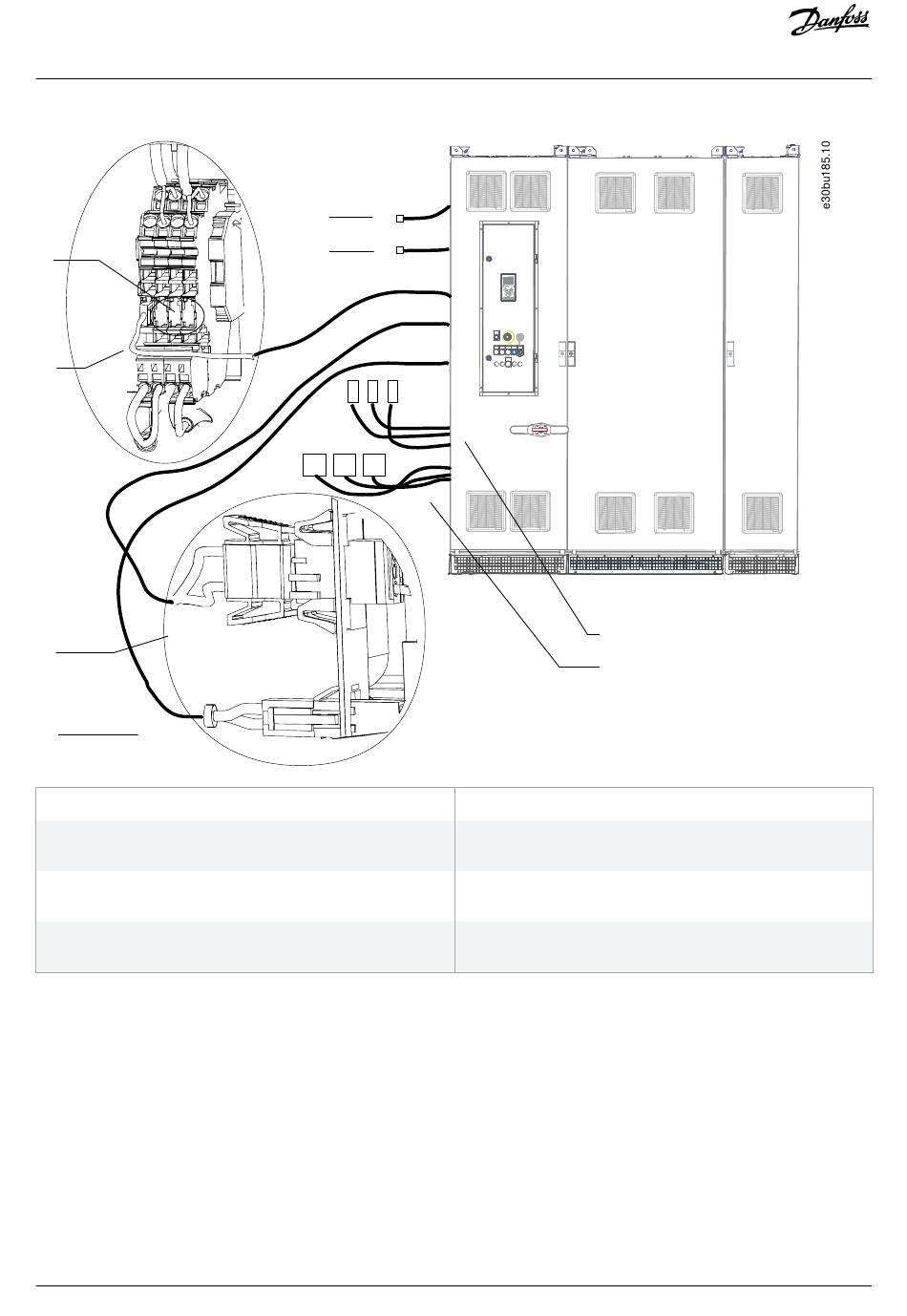

Abbildung 38:
Elektrische Anschlüsse bei Teillieferung (Eingangsleistungs-Optionsschrank + E6h-Frequenzumrichter-Schaltschrank +
Schaltschrank mit Zugang von oben)
68 | Danfoss A/S © 2018.10
5
-XD4.3
6
-XD4.4
-XD11.3
R
S
T
L1R
L2S
L3T
7
8
2 Kabelbaum für thermischen Schutz an Eingangsfilterschrank
4 Schaltschrankheizungs-Versorgungskabelbaum an
Eingangsfilterschrank
6 Versorgungskabelbaum für PHF-Schütz 2 an
Eingangsfilterschrank (nur mit PHF-Option)
8 Netzkabel (L1R/L2S/L3T) an Ausgangsklemmen (L1R/L2S/L3T)
in Eingangsfilterschrank
Elektrische Installation
AQ262141056213de-000101 / 130R0882
