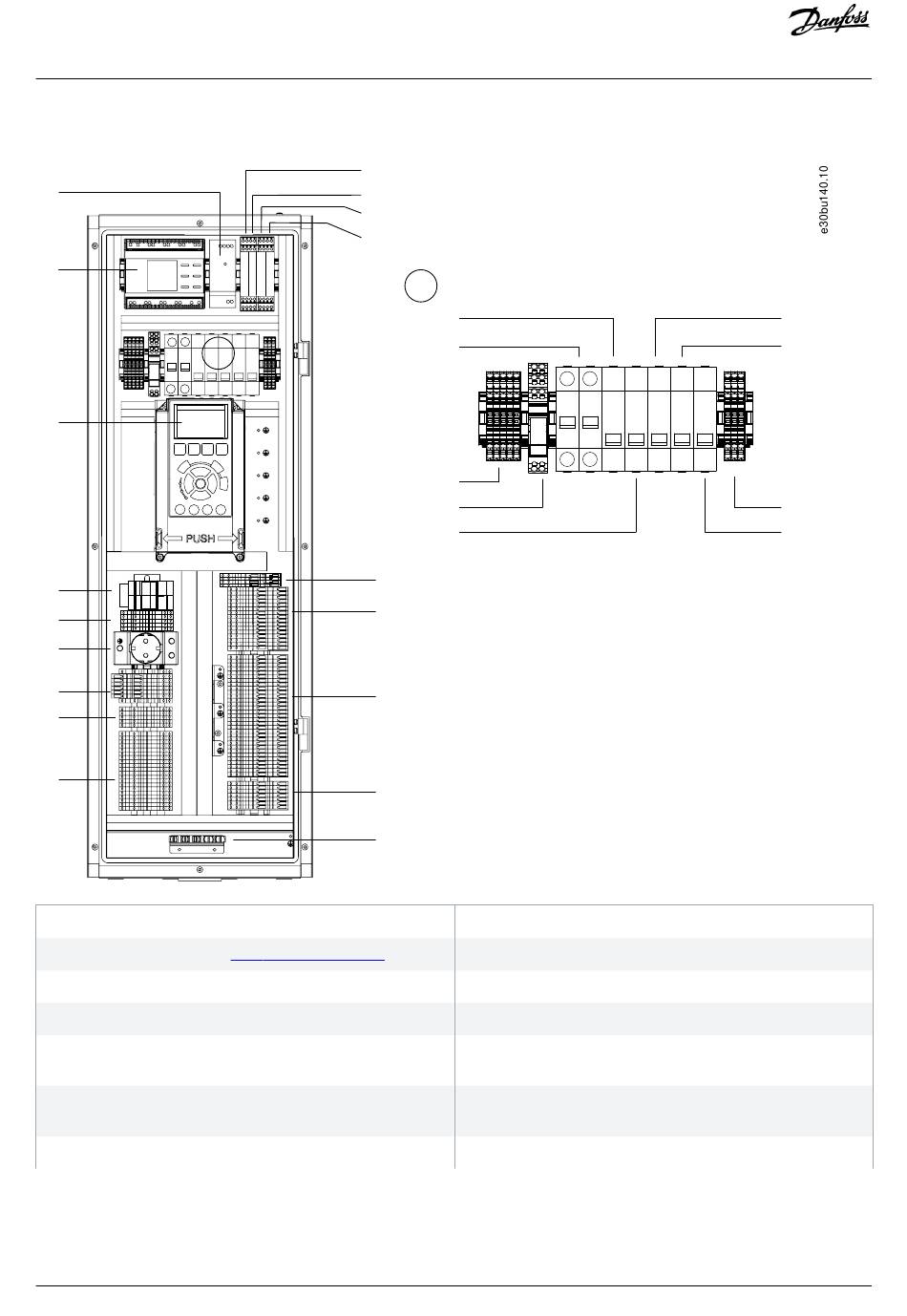

5.7.2 Ansicht des Steuerfach-Innenraums
1
2
3
4
5
6
7
8
9
1 24 V DC-Versorgung (-TB7)
3 Bedieneinheit (LCP). Siehe
5 Schutzsatz für Klemmenblöcke (-XD11)
7 Klemmenblock des Schütz-Steuerteils (-XD0)
9 Kundenspezifischer Klemmenblock/Klemmenblock der
Option C0 (-XDW)
11 Anzeigerelais der thermischen Abschaltung, Ausgangsfilter-
Schaltschrank (-KFJ.2)
13 Schützrelais zur PHF-Kondensatorabschaltung (-QAF)
Danfoss A/S © 2018.10
10
11
12
13
A
3.6.3 Bedieneinheit (LCP).
A
14
15
16
17
18
23
24
25
26
27
2 Isolationsüberwachung (-BE1)
4 RJ45-Klemmenblöcke 1 und 2 (-RJ45_1 und RJ45_2)
6 Steckdose (-XD10)
8 Klemmenblock der Schaltschrankheizung (-XD4)
10 Anzeigerelais der thermischen Abschaltung,
Eingangsleistungs-Optionsschrank (-KFJ.1)
12 Anzeigerelais der thermischen Abschaltung, Eingangsfilter-
Schaltschrank (-KFJ.3)
14 +24 V DC-Versorgungsschutz MCB (-FC7)
