Bedienungsanleitung | VLT® AQUA Drive FC 202

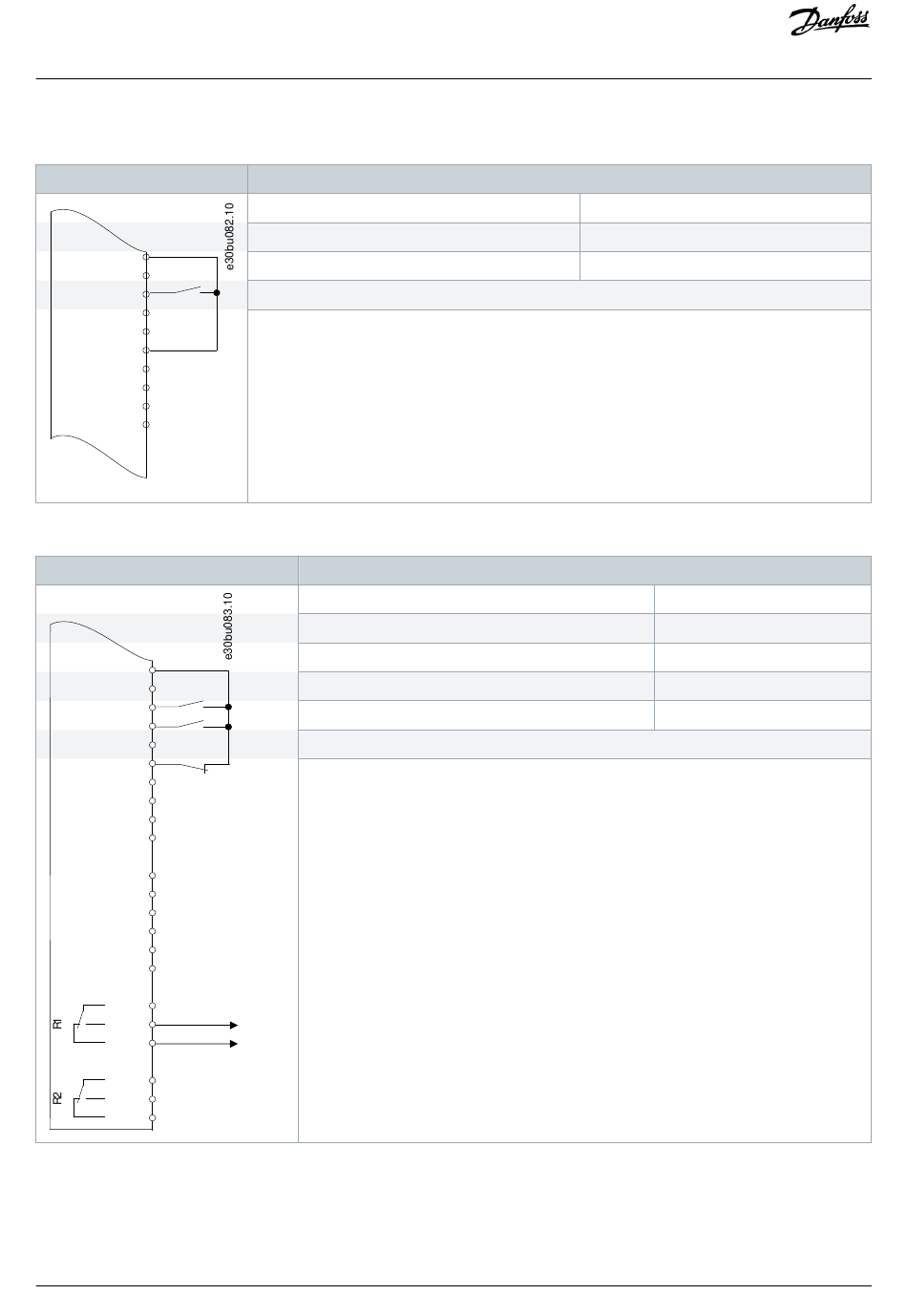

Tabelle 59: Anschlusskonfiguration für Start/Stopp-Befehl ohne externe Verriegelung
+24 V XD2.10
+24 V XD2.11
D IN XD2.12
D IN XD2.13
COM XD2.18
D IN XD2.14
D IN
XD2.15
D IN XD2.16
D IN XD2.17
D IN XD2.19
Tabelle 60: Anschlusskonfiguration für Startfreigabe
+24 V
XD2.10
+24 V XD2.11
D IN XD2.12
D IN XD2.13
COM XD2.18
D IN XD2.14
D IN XD2.15
D IN XD2.16
D IN XD2.17
D IN XD2.19
+10 V XD2.6
A IN XD2.7
A IN XD2.8
COM XD2.9
XD2.5
A OUT
COM XD2.4
XD2.21
XD2.22
XD2.23
XD2.24
XD2.25
XD2.26
118 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme 27 Digitaleingang auf [0] Ohne Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme XD2.14 benötigt.
DIN 37 ist eine Option.
Klemme 18 im Parametertitel entspricht Klemme XD2.12 im Steuerfach.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-11 Klemme 19 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
Parameter 5-40 Relaisfunktion
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 18 im Parametertitel entspricht Klemme XD2.12 im Steuerfach.
Klemme 19 im Parametertitel entspricht Klemme XD2.13 im Steuerfach.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[8] Start*
[7] Externe Verriegelung
Einstellung
[8] Start*
[52] Startfreigabe
[7] Externe Verriegelung
[167] Startbefehl aktiv
AQ262141056213de-000101 / 130R0882
