Bedienungsanleitung | VLT® AQUA Drive FC 202
Mains
Ground

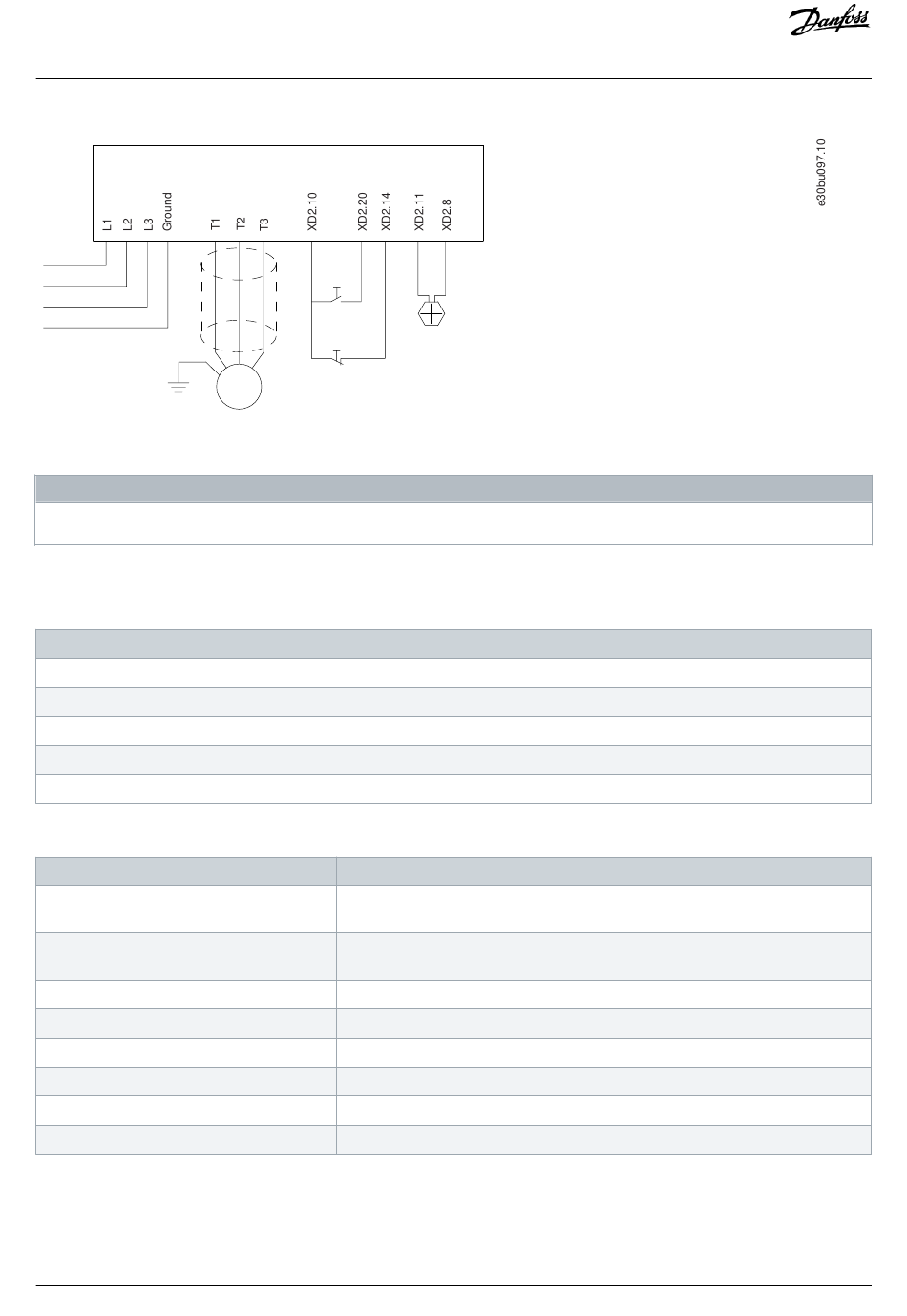

Abbildung 63: Verkabelung für Anwendung mit Tauchpumpe
Stellen Sie die Einheit für Analogeingang 2 (Klemme XD2.8) auf mA ein (Schalter 202).
Parametereinstellungen
Tabelle 69: Relevante Parameter für Tauchpumpenanwendung
Parameter
Parameter 1-20 Motornennleistung [kW]/Parameter 1-21 Motornennleistung [HP]
Parameter 1-22 Motorspannung
Parameter 1-24 Motorstrom
Parameter 1-28 Motordrehrichtungsprüfung
Parameter 1-29 Autom. Motoranpassung = [2] Reduz. Anpassung
Tabelle 70: Beispieleinstellungen für Tauchpumpe
Parameter
Parameter 3-02 Minimaler Sollwert
Parameter 3-03 Maximaler Sollwert
Parameter 3-84 Ausgangsrampenzeit
Parameter 3-88 Endrampenzeit
Parameter 3-41 Rampenzeit Auf 1
Parameter 3-42 Rampenzeit Ab 1
Parameter 4-11 Min. Drehzahl [UPM]
Parameter 4-13 Max. Drehzahl [UPM]
126 | Danfoss A/S © 2018.10
Start
2 wire 4-20 mA
Stop
M
H I N W E I S
Einstellung
Die minimale Sollwerteinheit entspricht der Einheit in Parameter 20-12 Soll-/Istwer-
teinheit
Die maximale Sollwerteinheit entspricht der Einheit in Parameter 20-12 Soll-/Istwer-
teinheit
(2 s)
(2 s)
(8 s je nach Größe)
(8 s je nach Größe)
(30 Hz)
(50/60 Hz)
Beispiele für Anschlusskonfigurationen
Pressure
transmitter
AQ262141056213de-000101 / 130R0882
