Bedienungsanleitung | VLT® AQUA Drive FC 202
1
-XD4.1
2
-XDL.1
3
-XD11.3
4
-XD4.3
5
R
S T
6
L1R L2S L3T
1 Schaltschrankheizungs-Versorgungskabelbaum an
Eingangsfilterschrank
3 Kabelbaum für thermischen Schutz an Eingangsfilterschrank
5 Netzkabel (R/S/T) an Eingangsklemmen (R/S/T) im
Eingangsleistungs-Optionsschrank
7 Zwischenkreiskabelbaum an Lüfterversorgung an
Ausgangsfilterschrank
9 Verfügbare Klemmenanschlüsse

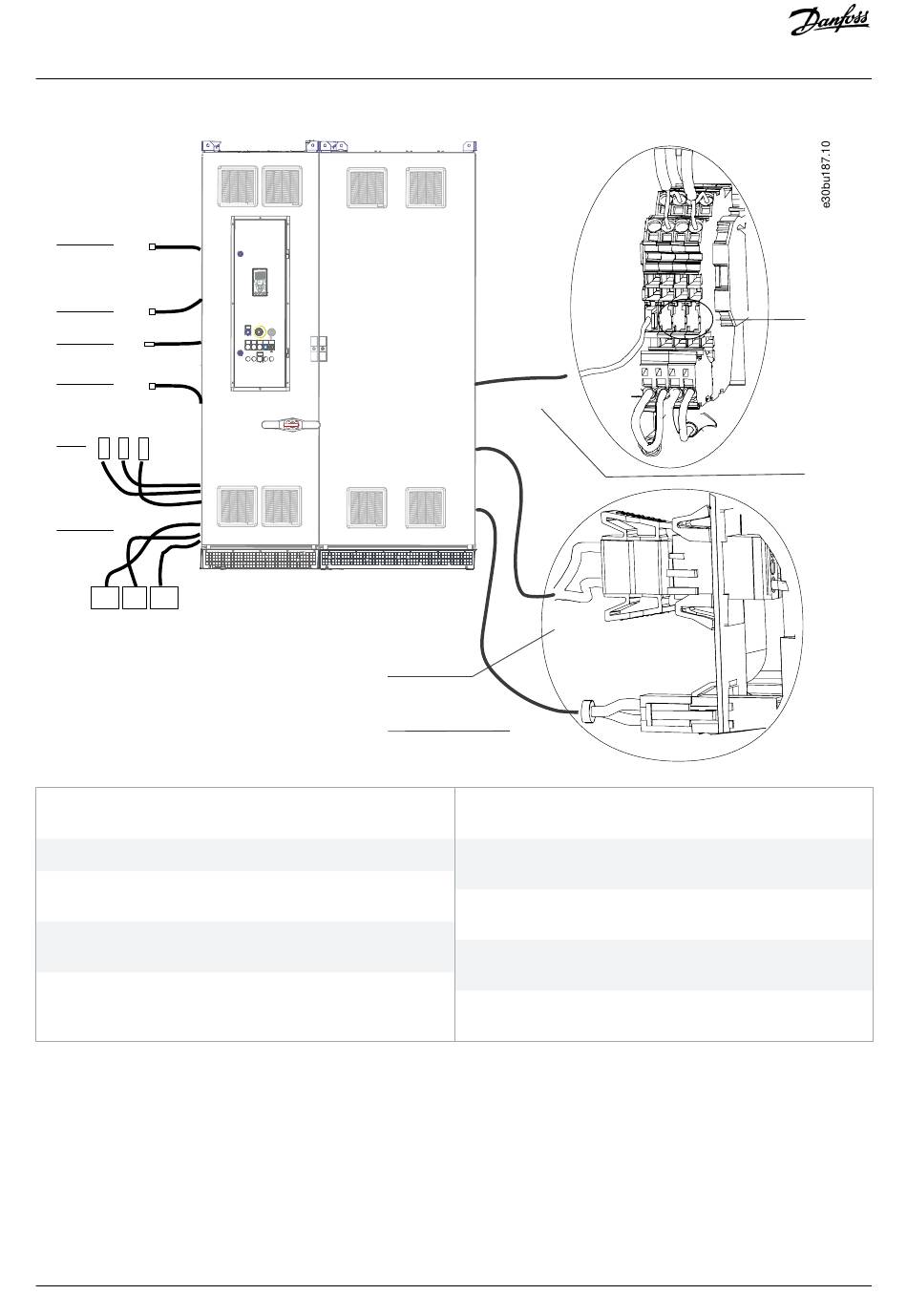

Abbildung 33: Elektrische Anschlüsse bei Teillieferung (Eingangsleistungs-Optionsschrank + E5h-Frequenzumrichter-Schaltschrank)
Danfoss A/S © 2018.10
-XD11.1
7
8
-XD4.1
2 Zwischenkreiskabelbaum an Lüfterversorgung in
Eingangsfilterschrank
4 Versorgungskabelbaum für PHF-Schütz 1 an
Eingangsfilterschrank (nur mit PHF-Option)
6 Netzkabel (L1R/L2S/L3T) an Ausgangsklemmen (L1R/L2S/L3T)
in Eingangsfilterschrank
8 Schaltschrankheizungs-Versorgungskabelbaum an
Ausgangsfilterschrank
10 Kabelbaum für thermischen Schutz an
Ausgangsfilterschrank
Elektrische Installation
-XDL.1
AQ262141056213de-000101 / 130R0882| 63
9
10
