Bedienungsanleitung | VLT® AQUA Drive FC 202
1
2
3
4
1 Passiver Oberschwingungsfilter (PHF)
3 Trennschalter
5 Kompaktleistungsschalter (MCCB)
7 dU/dt-Filter
9 Sinusfilter
Abbildung 5:

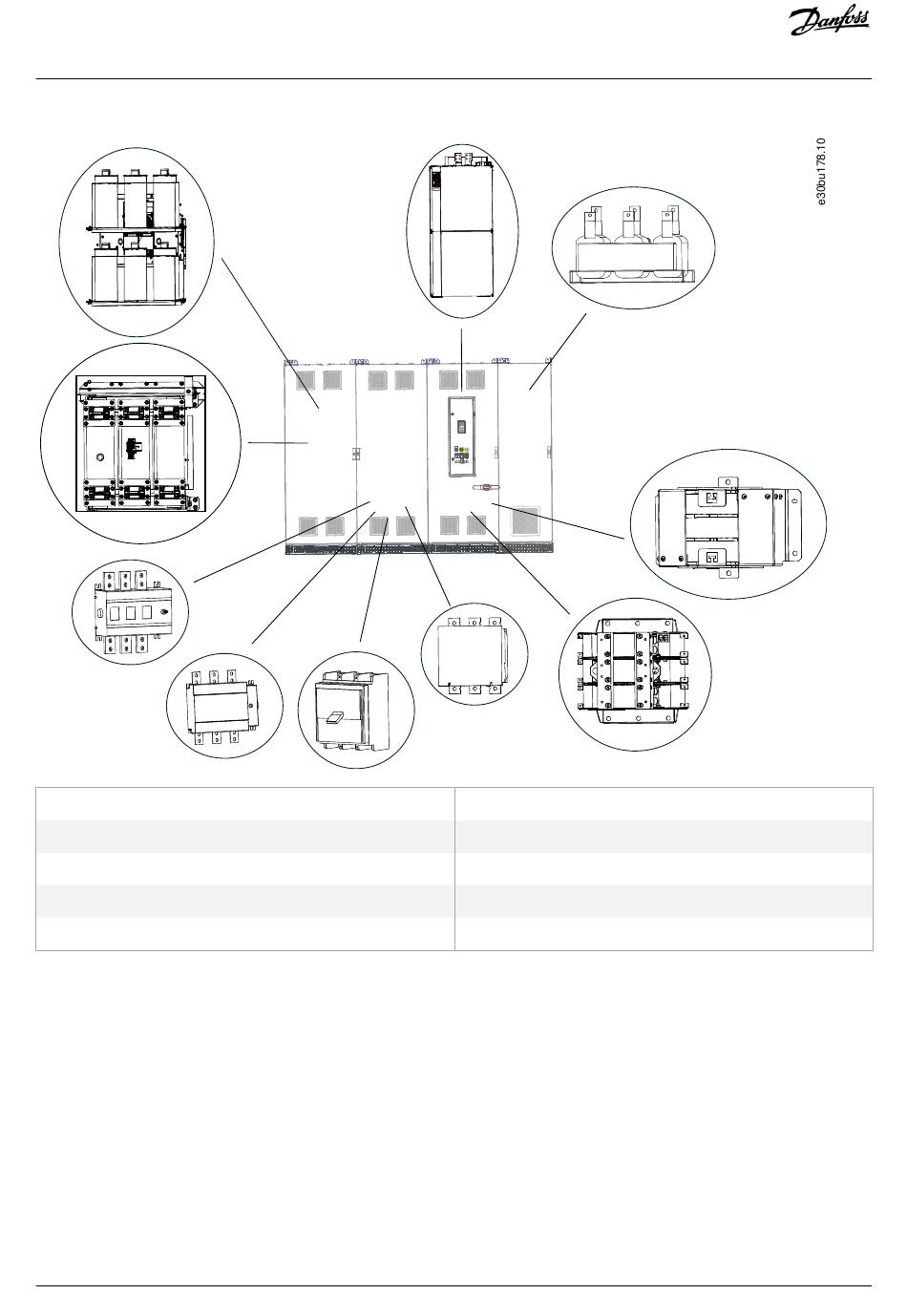

Abbildung eines D10h-Schaltschranks und den Positionen der verfügbaren Optionen
18 | Danfoss A/S © 2018.10
10
6
5
2 Netzdrossel
4 Sicherungstrennschalter
6 Schütz
8 Gleichtaktfilter
10 Frequenzumrichtermodul (verschiedene Nennleistungen)
9
8
7
AQ262141056213de-000101 / 130R0882
Produktübersicht
