Bedienungsanleitung | VLT® AQUA Drive FC 202
5.16 (MCCB) Lasttrennschalter-Konfiguration
Der Kompaktleistungsschalter-MCCB (Molded-Case Circuit Breaker) bietet die folgenden Abschaltungseinstellungen:
Motorüberlastschutz (L). Der Frequenzumrichter schaltet bei Überlast mit inverser Langzeitverzögerungsabschaltung gemäß dem
•
Standard IEC 60947-2 (I2t=k) ab.
• Kurzschlussschutz mit Zeitverzögerung (S). Der Frequenzumrichter schaltet bei einem Kurzschluss ab, mit inverser
Langzeitverzögerungsabschaltung (I2t=k EIN) oder einer konstanten Abschaltungszeit (I2t=k AUS).
• Sofortiger Kurzschlussschutz (I). Der Frequenzumrichter schaltet im Falle eines Kurzschlusses sofort ab. Die Abschaltungsfunktion
(L) ist immer verfügbar, und Sie können (S) oder (I) über den DIP-Schalter [S/I] an der Abschaltungseinheit des MCCB auswählen.
Werkseinstellungen stehen für die Funktionen L und I zur Verfügung.
• Die Überstromeinstellung (L) beträgt 100 % der 1,5-fach höheren Überlast-FLA (I
• Für die Zeitverzögerung (t1) werden 12 s für das 6-fache von I
• Die Kurzschluss-Sofortabschaltung (I) wird durchgeführt. Die Kurzschlussabschaltung mit Zeitverzögerung (S) wird in den
Werkseinstellungen ignoriert.
• Die Kurzschluss-Sofortabschaltung (I) wird bei 300 % von 100 % der normalen Überlast-FLA (I
• Die neutrale Einstellung (N) ist 100 %.
• Die Betriebsfrequenz wird werkseitig auf 50 Hz eingestellt.

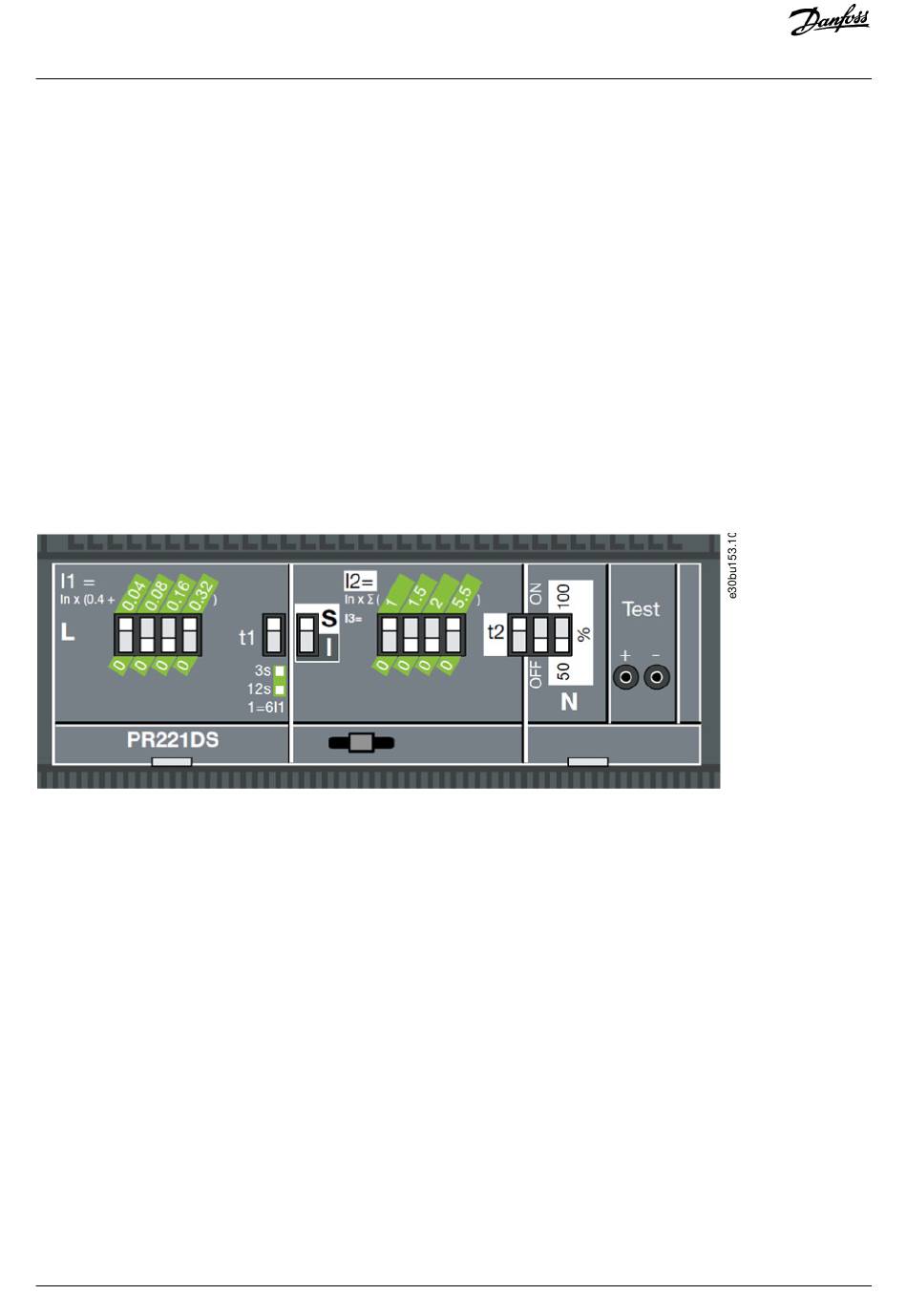

Abbildung 58: MCCB-Werkseinstellungen
5.17 Verdrahtung der Funktion Safe Torque Off (STO)
Die Funktion Safe Torque Off (STO) ist ein Bestandteil des sicherheitsbezogenen Steuerungssystems. STO verhindert, dass das Gerät die
für die Drehung des Motors erforderliche Spannung erzeugt. Zur Ausführung der STO-Funktion ist eine zusätzliche Verkabelung des
Frequenzumrichters erforderlich. Siehe VLT
102 | Danfoss A/S © 2018.10
ausgewählt.
1
®
Bedienungsanleitung zu Safe Torque Off.
Elektrische Installation
).
1
) des Frequenzumrichters angesetzt.
3
