Bedienungsanleitung | VLT® AQUA Drive FC 202
Vorgehensweise
1. Suchen Sie den Typencode (T/C) auf dem Typenschild. Das Typenschild befindet sich an der Außenseite des Frequenzumrichters in
der Nähe des unteren Gitters oder an der Innenseite der Schaltschranktür, die das Steuerfach enthält.
2. Bestimmen Sie den Schaltschranktyp, indem Sie die folgenden Informationen aus dem Typencode entnehmen:
A Produktgruppe und Frequenzumrichterserie (Zeichen 1–6).
B Nennspannung (Zeichen 8).
C Modell/Nennleistung (Zeichen 10-12).
3. Navigieren Sie zu Tabelle 3
4. Entnehmen Sie dem Typencode die folgenden Optionscodes.
A Low Harmonic Filter (Zeichen 7).
B Bremse (Zeichen 15).
C Netz (Zeichen 16–17).
D Ausgangsfilter (Zeichen 18).
E
Zusätzlicher leerer Schaltschrank (Zeichen 19).
F Kabeleinführung (Zeichen 20).
G Rückseitige Kühlung (Zeichen 22).
H Zusatzfunktion (Zeichen 22–23).
I Türmontierte Optionen (Zeichen 28–29).
5. Bestimmen Sie anhand der Optionscodes in

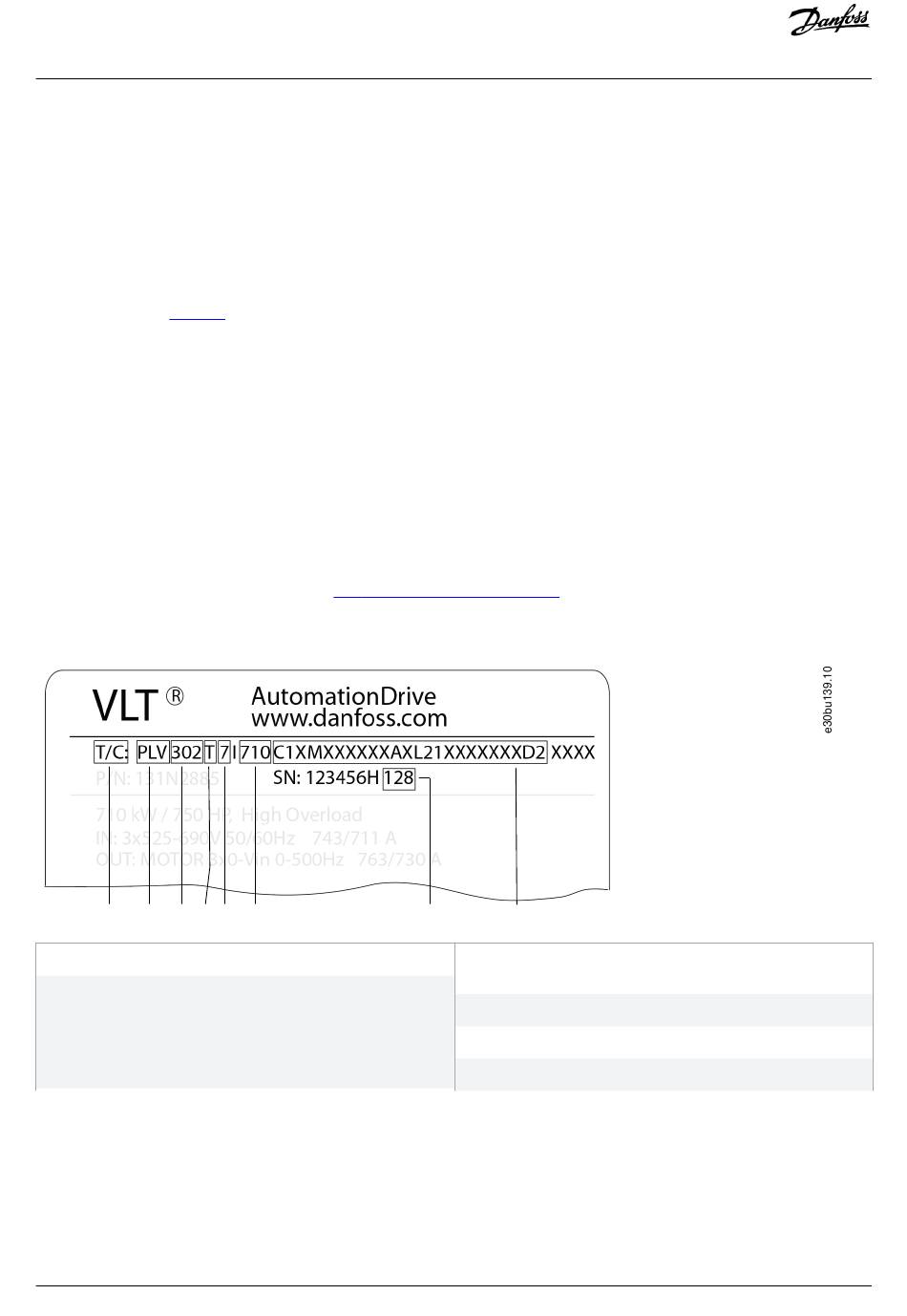

Beispiel:
1 2 3 4 5
1 Typencode.
3 Frequenzumrichter-Serie
®
• 102 = VLT HVAC Drive
®
• 202 = VLT AQUA Drive
®
• 302 = VLT AutomationDrive
20 | Danfoss A/S © 2018.10
und verwenden Sie zur Suche der Baugröße die Modellnummer und Nennspannung.
3.4.3 Bestimmung des Optionscodes
6
die installierten Optionen.
7 8
2 Produktgruppe (PLV = Schaltschrankbasierter
Frequenzumrichter)
4 Low Harmonic Filter-Option
6 Modell/Nennleistung
8 Optionscodes
Produktübersicht
