Beispiel:

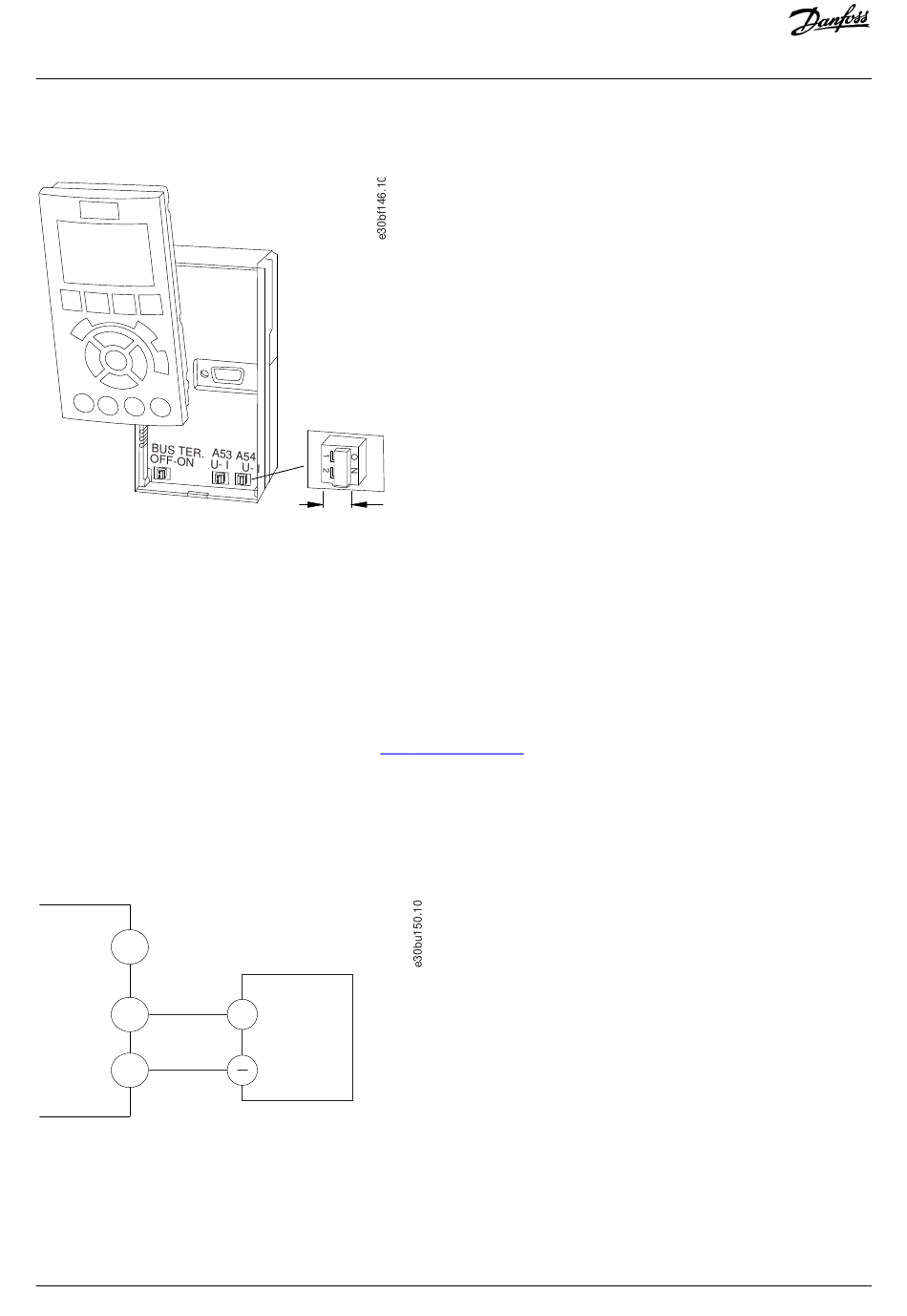

Abbildung 56: Lage der Schalter A53 und A54
5.12 Einrichten einer RS485-Telegrammkommunikation
5.12.1 Konfiguration der seriellen Schnittstelle RS485
Vorgehensweise
1. Schließen Sie das serielle RS485-Schnittstellenkabel an die Klemmen (+) XD2.2 und (-) XD2.3 an.
- Verwenden Sie ein abgeschirmtes serielles Schnittstellenkabel.
- Erden Sie die Verkabelung ordnungsgemäß. Siehe
2. Wählen Sie den Protokolltyp in Parameter 8-30 Protokoll aus.
3. Wählen Sie die Frequenzumrichteradresse in Parameter 8-31 Adresse aus.
4. Wählen Sie die Baudrate in Parameter 8-32 Baudrate aus.
Beispiel:
XD2.1
XD2.2
XD2.3
Abbildung 57: RS485-Anschluss
