Bedienungsanleitung | VLT® AQUA Drive FC 202
Vorgehensweise
1. Drücken Sie auf [Quick Menu].
2. Wählen Sie Q3 Funktionssätze und drücken Sie [OK].
3. Wählen Sie Parameterdatensatz und drücken Sie [OK].
4. Wählen Sie Q3-2 Einst. Drehz. o. Rückf. und drücken Sie [OK].
5. Wählen Sie Q3-21 Analogsollwert und drücken Sie [OK].
6. Wählen Sie Parameter 3-02 Minimaler Sollwert aus. Programmieren Sie den minimalen internen Frequenzumrichtersollwert auf 0 Hz
und drücken Sie [OK].
7. Wählen Sie Parameter 3-03 Maximaler Sollwert aus. Programmieren Sie den maximalen internen Frequenzumrichtersollwert auf 50
Hz und drücken Sie [OK].
8. Wählen Sie Parameter 6-10 Klemme 53 Skal. Min.Spannung aus. Programmieren Sie den minimalen externen Spannungssollwert an
Klemme 53 auf 0 V und drücken Sie [OK].
9. Wählen Sie Parameter 6-11 Klemme 53 Skal. Max. Spannung aus. Programmieren Sie den minimalen externen Spannungssollwert an
Klemme 53 auf 10 V und drücken Sie [OK].
10. Wählen Sie Parameter 6-14 Klemme 53 Skal. Min.Soll-/ Wert aus. Programmieren Sie den minimalen Drehzahlsollwert an Klemme 53
auf 20 Hz und drücken Sie [OK].
11. Wählen Sie Parameter 6-15 Klemme 53 Skal. Max.Soll-/ Wert aus. Programmieren Sie den maximalen Drehzahlsollwert an Klemme 53
auf 50 Hz und drücken Sie [OK].
Wenn Sie jetzt ein externes Gerät, das ein Steuersignal von 0-10 V sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit.
EINRICHTUNGSSTATUS
Wenn sich die Navigationsleiste rechts im Bildschirm unten befindet, ist der Vorgang abgeschlossen.
Beispiel:
53
6-1*
U - I
A53
55

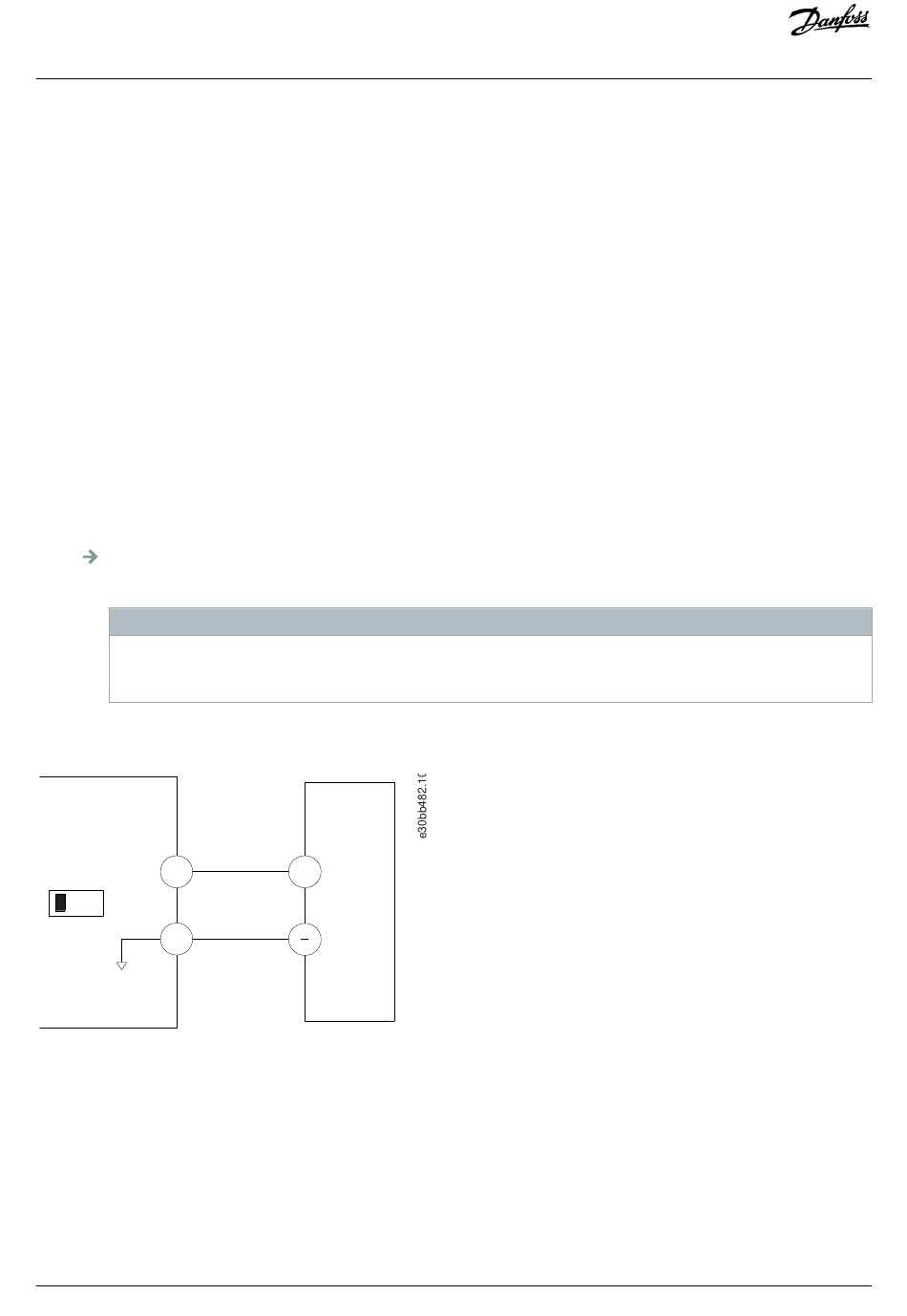

Abbildung 59: Anschlussbeispiel für ein externes Gerät, das ein Steuersignal von 0-10 V sendet
Danfoss A/S © 2018.10
H I N W E I S
+
0-10V
Inbetriebnahme
