Bedienungsanleitung | VLT® AQUA Drive FC 202

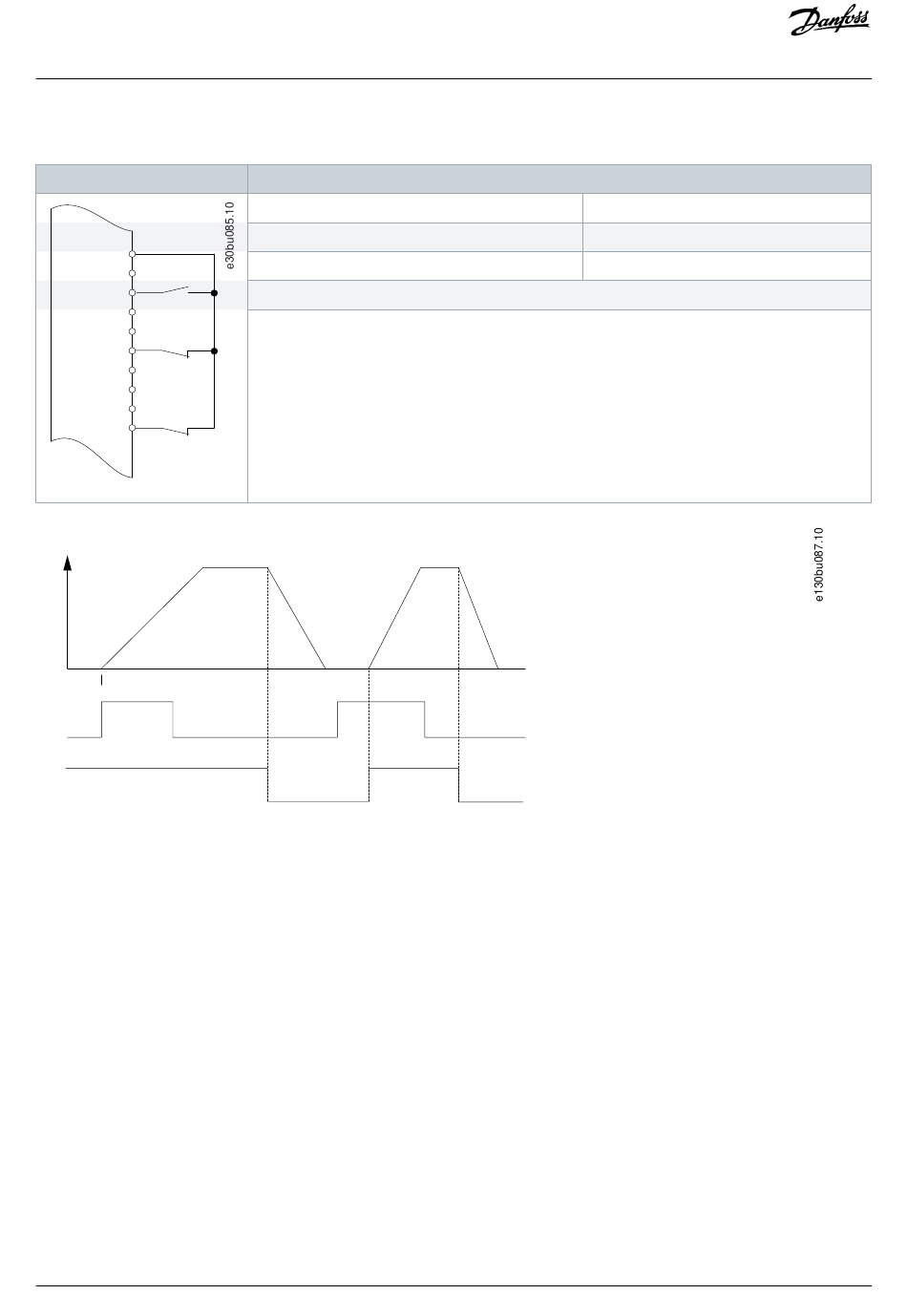

Tabelle 62: Anschlusskonfiguration für Puls-Start/Stopp
+24 V XD2.10
+24 V XD2.11
D IN XD2.12
D IN XD2.13
COM XD2.18
D IN XD2.14
D IN XD2.15
D IN XD2.16
D IN XD2.17
D IN XD2.19
Speed
Latched Start (XD2.12)
Stop Inverse (XD2.14)
Abbildung 62: Puls-Start/Stopp invers
120 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme 27 Digitaleingang auf [0] Ohne Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme XD2.14 benötigt.
DIN 37 ist eine Option.
Klemme 18 im Parametertitel entspricht Klemme XD2.12 im Steuerfach.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[9] Puls-Start
[6] Stopp (invers)
AQ262141056213de-000101 / 130R0882
