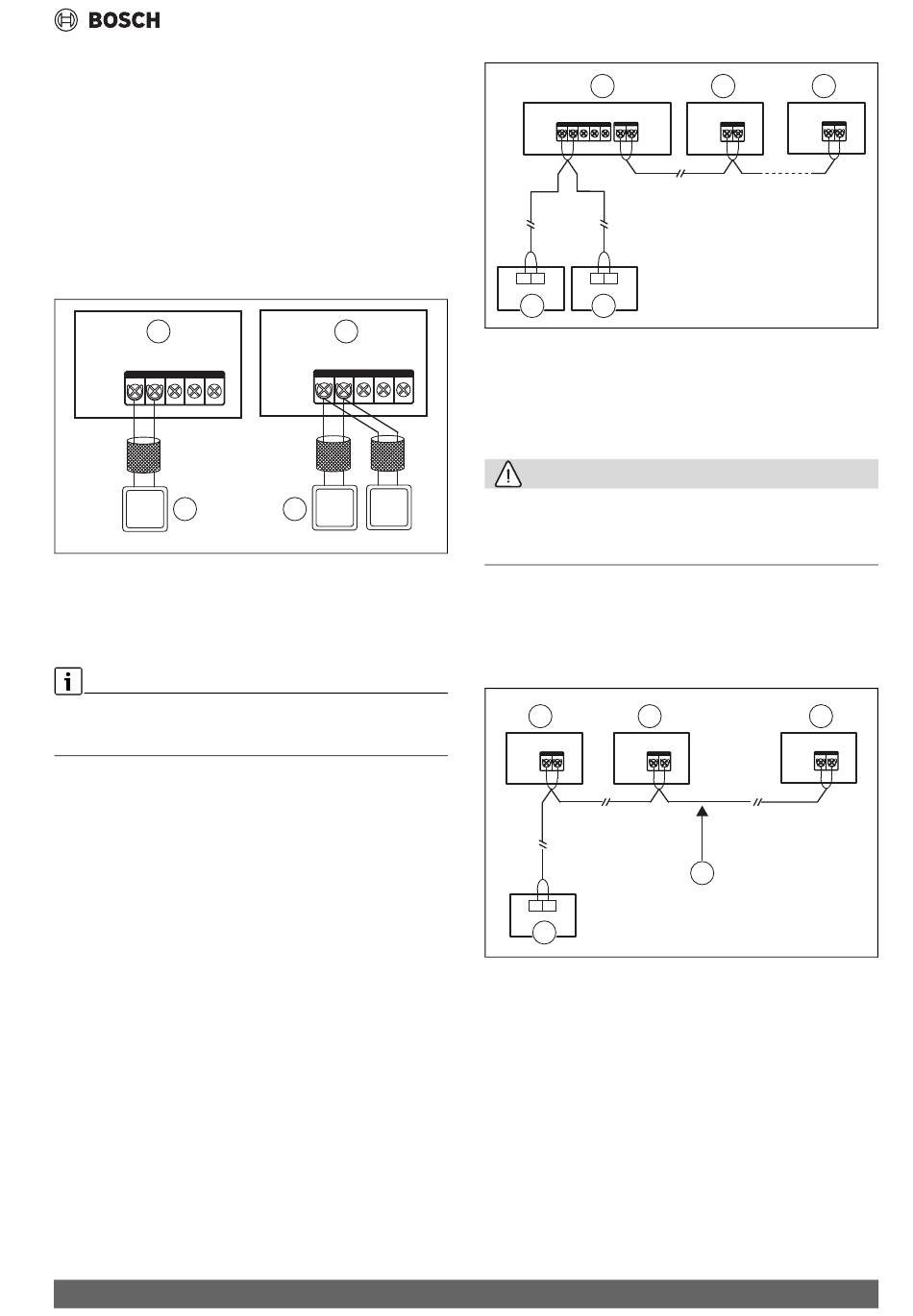

Conexión del cable de comunicación X1/X2
Los cables de comunicación X1 y X2 se utilizan, principalmente, para
conectarlos al controlador por cable. La configuración "un controlador a
una unidad interior" y "dos controladores a una unidad interior" sin com-
patibles.
La longitud total de los cables de comunicación X1 y X2 pueden tener un
máximo de 200 m.
Es necesario utilizar un cable apantallado y asegurarse de no conectar a
tierra la capa apantallada.
Los puertos X1 y X2 están situados en el bloque de bornes CN6 de la
placa principal. No hay distinción entre los electrodos positivo y nega-
tivo. Para más detalles, véase 29.
1
X1 X2
CN6
L1
2
Fig. 29
[1]
Panel de mando principal
[2]
Uno-control-uno
[3]
Panel de mando principal
[4]
Dos-control-uno
Se pueden utilizar al mismo tiempo dos controladores cableados para
controlar una unidad interior. En este caso, establezca un controlador
maestro y otro esclavo.
Conexión de la línea de comunicación D1/D2 (limitada a la unidad
exterior y a la configuración del sistema)
Obtener las funciones "uno a múltiples" y "dos a múltiples" del con-
trolador cableado del regulador cableado de la unidad interior a tra-
vés de la comunicación D1/D2 (hasta 16 juegos)
Ejecutar las funciones "uno a más" y "dos a más" del controlador
cableado de la unidad interior a través de la comunicación D1/D2 es una
comunicación RS-485 (hasta 16 sets). Las funciones "uno a más" y "dos
a más" del controlador se pueden ejecutar a través de la comunicación
D1/D2, tal y como se muestra en la fig. 30.
Air Flux – 6721876663 (2023/12)
3
X1 X2
CN6
L2
L3
4
0010047267-001
1
X1 X2
D1 D2
CN6
CN2
L1
L2
X1
X2
X1
X2
4
5
Fig. 30
[1]
Unidad interior 1
[2]
Unidad interior 2
[3]
Unidad interior 3 ...
[4]
Control cableado
[5]
Control cableado
ATENCIÓN
Si todas las unidades interiores del mismo sistema de refrigeración son
del tipo AF2, la comunicación D1D2 puede ejecutar funciones uno-con-
trol-múltiple y dos-control-múltiple. Los controladores dos-control-múl-
tiple serán del mismo modelo.
Obtener el control centralizado de la unidad interior a través de la
comunicación D1/D2
El conducto ramal de la comunicación D1/D2 también se puede conec-
tar al regulador centralizado para obtener el control centralizado de las
unidades interiores, como se muestra en la fig. 31.
1
2
D1 D2
D1 D2
CN2
CN2
L3
L1
X1
X2
4
Fig. 31
[1]
Unidad interior 1
[2]
Unidad interior 2
[3]
Unidad interior 3 ...
[4]
Control cableado
Instalación
2
3
D1 D2
D1 D2
CN2
CN2
L3
Ln
0010047268-001
3
D1 D2
3-(n-1)# IDU
CN2
Ln
5
0010053144-001
83
