Instalacja
4

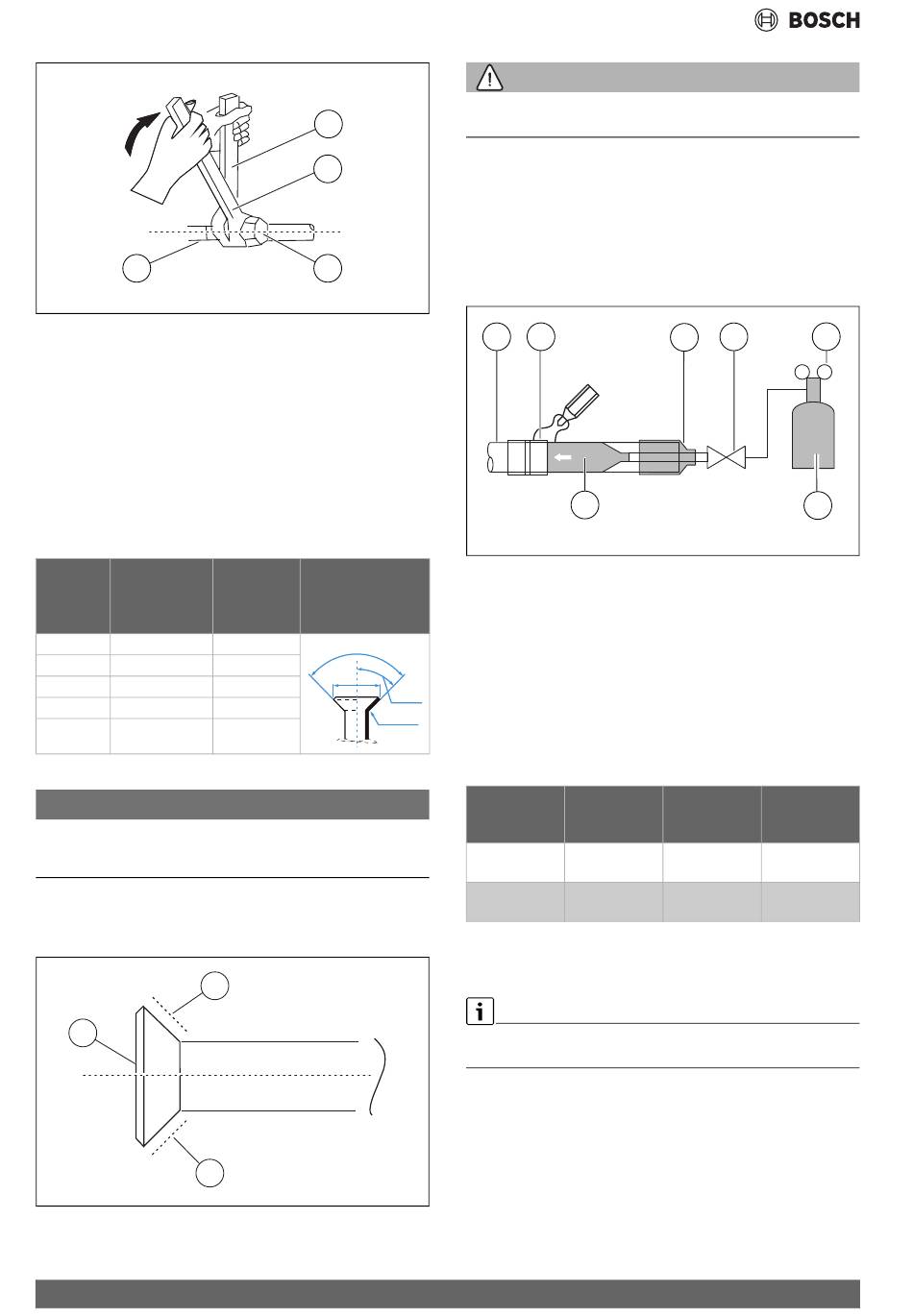

Rys. 8
[1]
Klucz normalny
[2]
Klucz dynamometryczny
[3]
Zaślepka końcówki rury
[4]
Dwuzłączki rurowe
▶ Umieścić rury czynnika chłodniczego w miedzianej nakrętce (osprzęt
dodatkowy) i przedłużyć końcówki rur. Prawidłowe wymiary
końcówek rur i odpowiednie momenty dokręcania podano w tabeli
poniżej.
▶ Wypoziomować rury przyłączeniowe, dokręcić większość gwintów
nakrętek łączeniowych najpierw ręcznie, a ostatnie 1~2 obroty
gwintów dokręcić kluczem, jak pokazano na powyższym rysunku.
Średnica
Moment
zewnętrzn
dokręcenia
a Ø [mm]
[Nm]
6,35
14,2–17,2
9,52
32,7–39,9
12,7
49,5–60,3
15,9
61,8–75,4
19,1
97,2–118,6
Tab. 4
WSKAZÓWKA
Zastosować odpowiedni moment dokręcenia zgodny z warunkami
montażu. Zbyt duży moment spowoduje uszkodzenie zaślepki
końcówki. Zbyt mały moment spowoduje nieszczelność.
▶ Przed montażem zaślepki należy nałożyć olej chłodniczy na
końcówkę (wewnątrz i na zewnątrz), a następnie obrócić ją trzy lub
cztery razy przed dokręceniem zaślepki.
1
1
Rys. 9
[1]
Nałożyć olej chłodniczy
172
1
2
3
0010020833-002
Średnica
Rozszerzony otwór
rozszerzoneg
o otworu (A)
[mm]
8,3–8,7
90°± 4
12–12,4
A
15,4–15,8
18,6–19
R0.4~0.8
22,9–23,3
1
0010020835-002
OSTRZEŻENIE
Toksyczne gazy
▶ Zachować ostrożność podczas spawania rur czynnika chłodniczego.
▶ Przed rozpoczęciem spawania rur czynnika chłodniczego wypełnić je
azotem, aby usunąć z nich powietrze. Jeśli azot nie zostanie
dostarczony podczas spawania, wewnątrz rur powstanie warstwa
tlenku, która może spowodować usterkę klimatyzatora.
▶ Spawanie rur czynnika chłodniczego można wykonywać po
ponownym napełnieniu rur azotem.
▶ Gdy rury są wypełnione azotem podczas spawania, ciśnienie należy
zmniejszyć do 0,02 MPa przy użyciu zaworu bezpieczeństwa.
2
1
Rys. 10
[1]
Rury miedziane
[2]
Część lutowana
[3]
Przyłącze azotu
[4]
Zawór ręczny
[5]
Zawór redukujący ciśnienie
[6]
Azot
45°± 2
Mocowanie orurowania czynnika chłodniczego
Do mocowania należy użyć kątowników żelaznych lub okrągłych
uchwytów stalowych. Jeśli rura cieczy i rura gazowa są zawieszane
razem, to wiążące są wymiary rury cieczy.
Zewnętrzna
średnica rury
(mm)
Odległość rury
w poziomie (m)
Odległość rury
w pionie (m)
6.3.6
Próba szczelności
Wykonać próbę szczelności układu zgodnie z procedurą opisaną
w instrukcji montażu jednostki zewnętrznej.
Próba szczelności pozwala upewnić się, że zawory odcinające
w jednostce zewnętrznej są zamknięte (ustawienie fabryczne).
3
4
6
≤ 20
20 – 40
1,0
1,5
1,5
2,0
Air Flux – 6721876663 (2023/12)
5
6
0010020836-002
≥ 40
2,0
2,5
