Instalación
Requisitos de la instalación de la tubería de desagüe de agua
▶ Girar el tubo de desagüe de agua hacia abajo. La tubería hacia abajo
se debe colocar (con una inclinación hacia abajo de más de 1/100)
para el drenaje, de modo que el condensado pueda fluir con facili-
dad.
▶ Al conectar un tubo largo de vaciado de agua largo, el tubo se debe
cubrir con un revestimiento aislante. Asegurarse que el tubo largo no
se suelte.

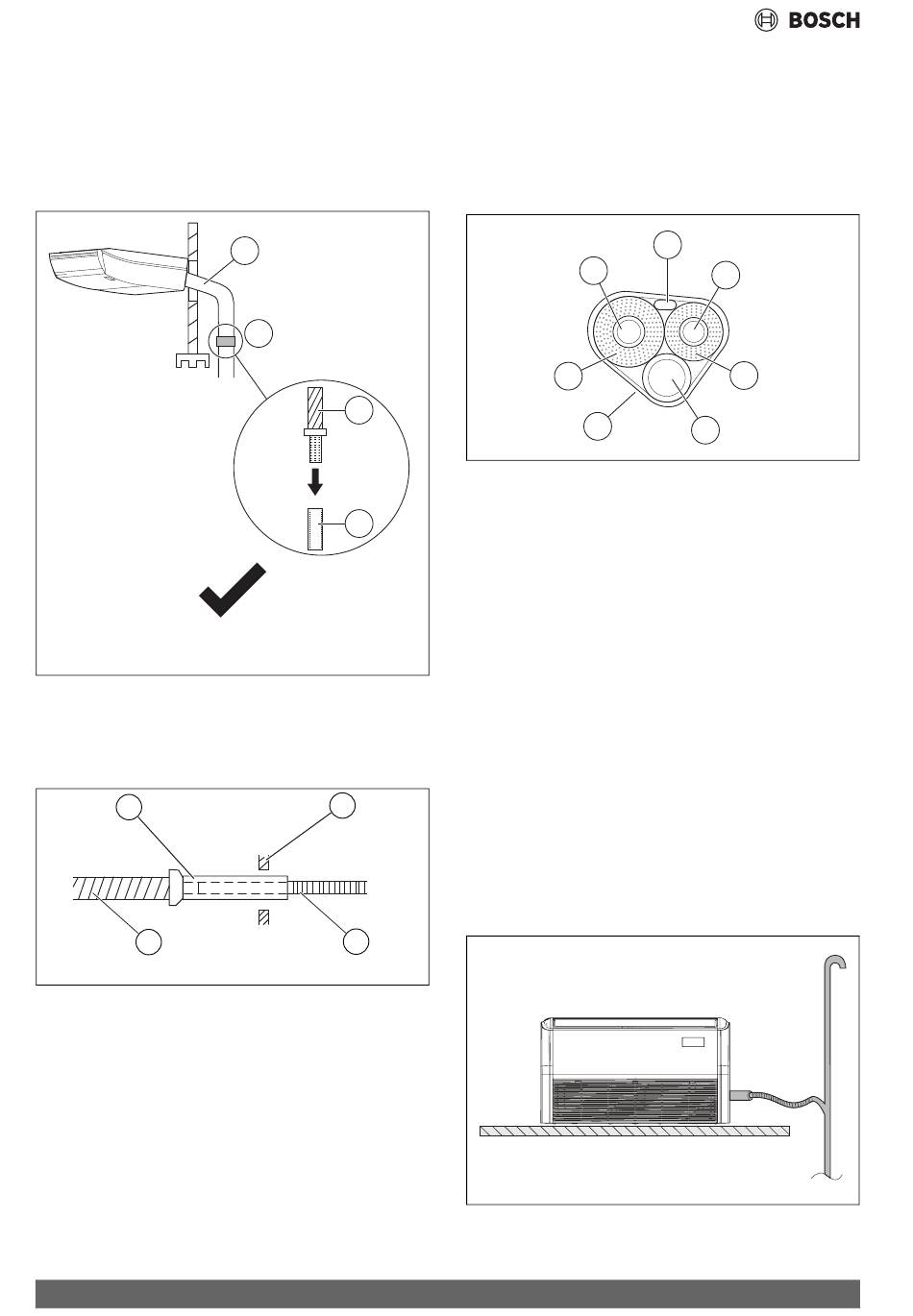

Fig. 14
[1] Tubería dirigida hacia abajo
[2] Adhesivos de PVC
[3] Tubería de desagüe
[4] Tubo de PVC (Ø 15 mm) o tubo rígido de PVC (VP-16)
1
3
Fig. 15
[1] Tubos de protección
[2] Pared
[3] Tubo de vaciado de agua
[4] Tubo de vaciado de agua ampliado
6.4.2 Atar los tubos
1. Atar los tubos en la siguiente secuencia: cable de alimentación en la
parte superior, tubo de conexión en el centro y tubo de vaciado en la
parte inferior.
2. Verificar dónde se encuentra la descarga de agua antes de conectar
el tubo de vaciado de agua.
3. No tirar demasiado fuerte del tubo durante el proceso de atado.
76
1
2
3
4
0010053484-001
2
4
0010022752-001
4. Cubrir los materiales de aislamiento si los tubos son desplazados
horizontalmente.
5. Evitar las juntas de conexión durante la preparación de controles de
fuga.
6. En caso de que el tubo de vaciado de agua no sea lo suficientemente
largo, es necesario prolongar el tubo de vaciado de agua; asegurarse
de usar el revestimiento protector para envolver el tubo. Asegurarse
que el tubo de agua no tenga una doblez.
1
7
6
Fig. 16 Aislamiento de los tubos
[1] Tubo de gas
[2] Cable
[3] Tubo de líquido
[4] Aislamiento térmico del tubo del líquido
[5] Tubo de desagüe
[6] Prensaestopas de unión
[7] Aislamiento térmico del tubo del gas
Instalación de la sustancia impermeabilizadora y de la cubierta del
manguito
1. Disponer los tubos de unión.
2. Aplicar la sustancia impermeabilizadora en la rendija entre los tubos
y la pared.
3. Aplicar una ligera presión para asegurarse de que los tubos se fijen
estancos a la pared.
4. Abrir la tapa del manguito del taladro de la pared.
5. Insertar la tapa del manguito alrededor de los tubos y fijarla.
6.4.3 Modo de conexión de los tubos de vaciado
Modo de conexión del tubo de drenaje utilizando una salida de dre-
naje natural
▶ Asegurarse de que la salida del tubo de drenaje de condensado esté
orientada hacia abajo para evitar que objetos extraños del exterior
entren en el aparato.
Fig. 17
2
3
4
5
0010053486-001
0010053469-001
