Installation
▶ Die Super Link-Kommunikationsleitung für Außen- und Inneneinheiten ohne Regelventil-Abschaltfunktion ist insgesamt bis zu 2000 m lang, sodass
verschiedene Anschlusstopologien möglich sind. Das folgende Bild zeigt die Reihenschaltung.
1
CN23
M1 M2
L1

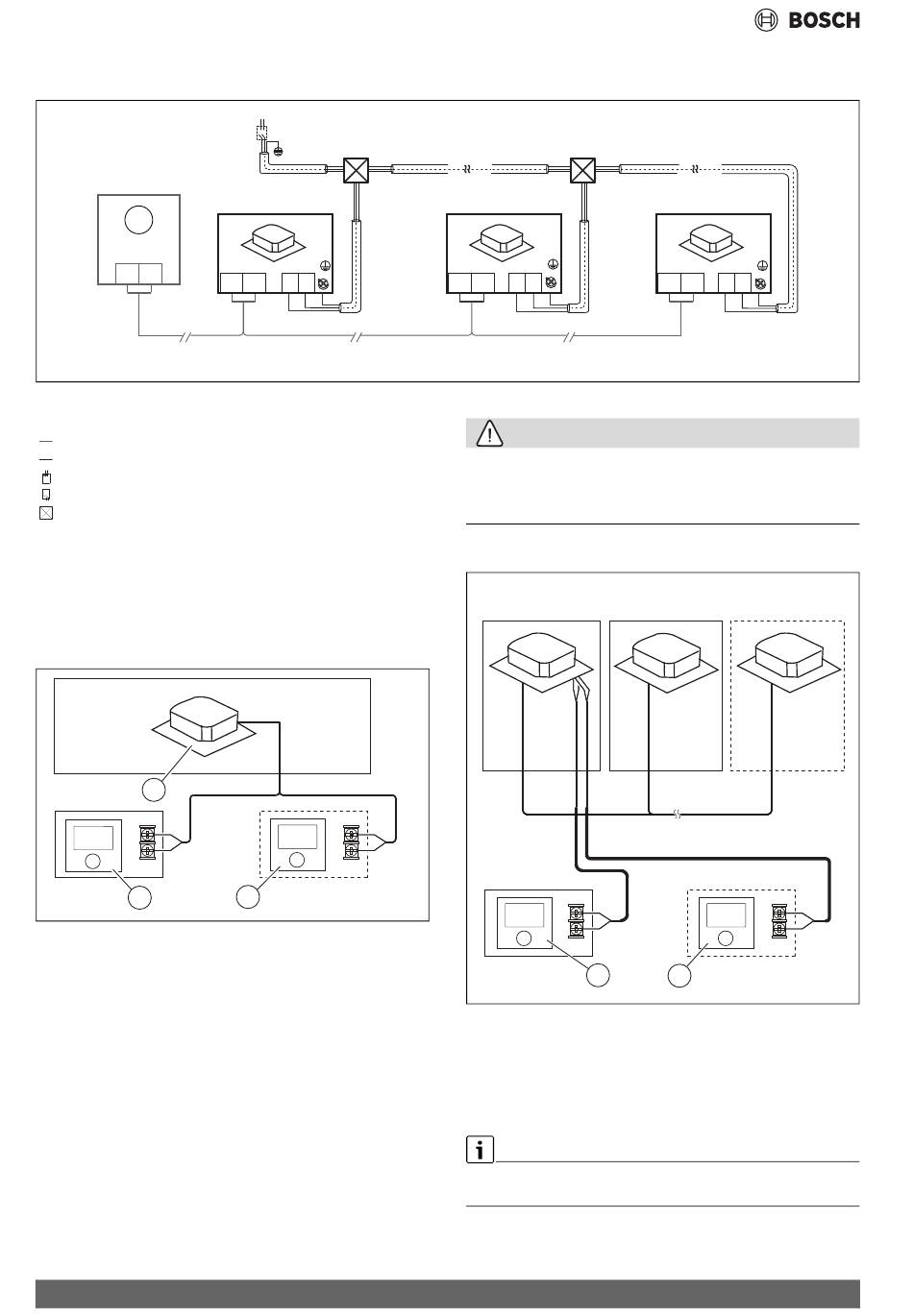

Bild 26 Kommunikationsleitung zwischen Innen- und Außeneinheiten (M1/M2) mit gemeinsamer Stromversorgung
[1] Außeneinheit
Kommunikationsleitung
Netzkabel
Stromversorgung für die Inneneinheit
FI-Schutzschalter
Verteilerkasten
Signalkabel für Kommunikation zwischen Inneneinheit und Kabel-Fernbedienung
Kabel-Fernbedienung und Inneneinheiten können je nach Kommunikati-
onstyp unterschiedlich angeschlossen werden.
▶ 1 Kabel-Fernbedienung steuert 1 Inneneinheit oder 2 Kabel-Fernbe-
dienungen (eine Master- und eine Slave-Fernbedienung) steuern
1 Inneneinheit
1
B
U
S
3
Bild 27
[1] Inneneinheit 1
[2] Kabel-Fernbedienung 2 (Slave-Fernbedienung)
[3] Kabel-Fernbedienung 1 (Master-Fernbedienung)
▶ 1 Kabel-Fernbedienung steuert mehrere Inneneinheiten oder
2 Kabel-Fernbedienungen (eine Master- und eine Slave-Fernbedie-
nung) steuern mehrere Inneneinheiten.
18
× ×
IDU 1#
CN10
CN1
M 1 M 2 L N
2-(n-2)# IDU
L1
B
U
S
2
0010048143-001
IDU (n-1)#
CN10
CN1
···
M 1 M 2 L N
Ln
VORSICHT
Bei Super Link-Kommunikation ohne Regelventil-Abschaltung ist eine
gemeinsame Stromversorgung der Inneneinheiten notwendig. Für wei-
tere Details siehe 15. In diesem Fall sind in der Anlage keine Repeater
notwendig.
B
U
S
Bild 28
[1] Inneneinheit 1
[2] Inneneinheit 2
[3] Inneneinheit n (n ≤ 16)
[4] Kabel-Fernbedienung 2 (Slave-Fernbedienung)
[5] Kabel-Fernbedienung 1 (Master-Fernbedienung)
Zur konkreten Vorgehensweise beim Verdrahten und Anschließen siehe
Anleitung der Kabel-Fernbedienung.
IDU n#
CN10
CN1
M 1 M 2 L N
2
1
Air Flux – 6721876663 (2023/12)
