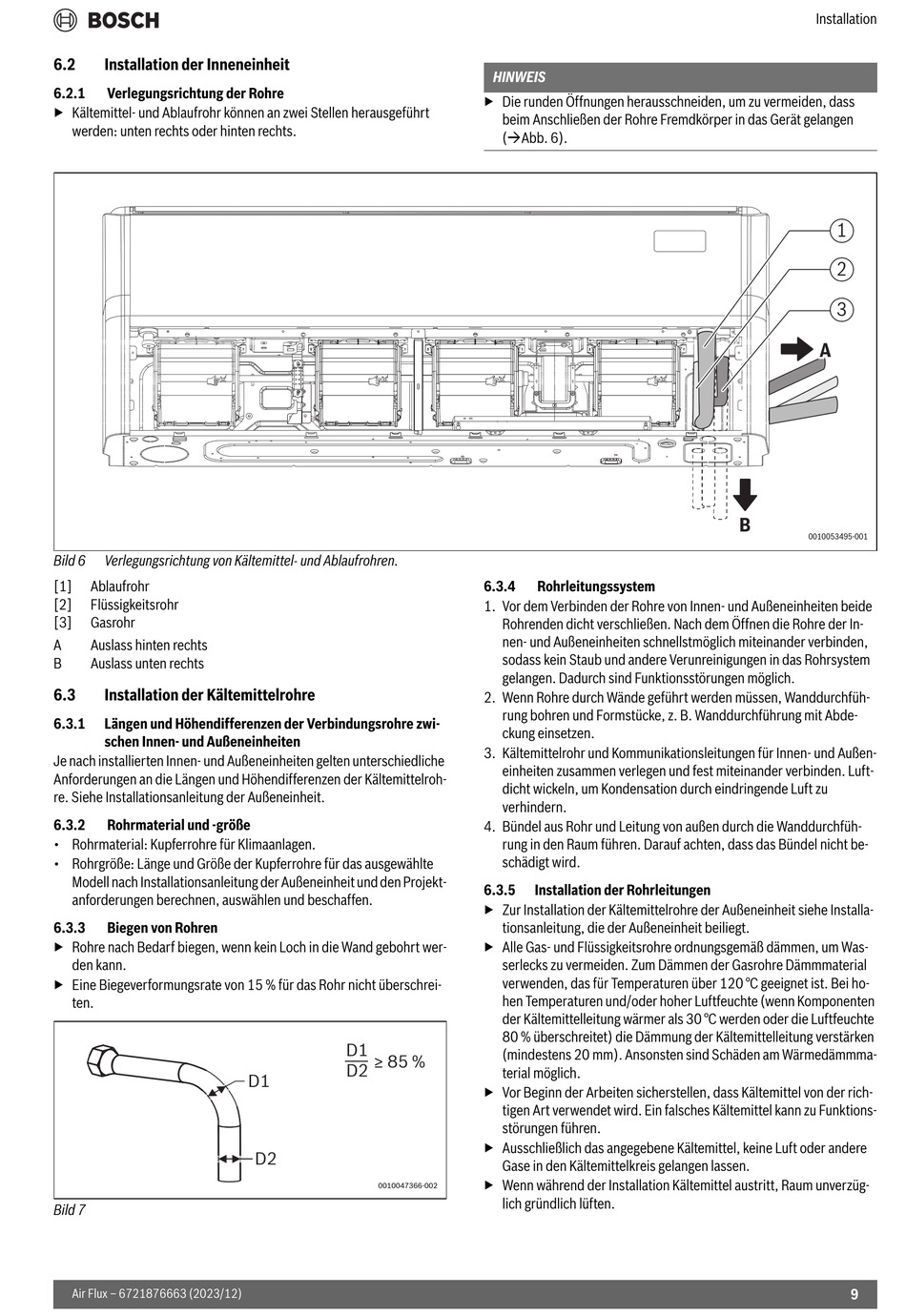

6.2
Installation der Inneneinheit
6.2.1
Verlegungsrichtung der Rohre
▶ Kältemittel- und Ablaufrohr können an zwei Stellen herausgeführt
werden: unten rechts oder hinten rechts.
Bild 6
Verlegungsrichtung von Kältemittel- und Ablaufrohren.
[1]
Ablaufrohr
[2]
Flüssigkeitsrohr
[3]
Gasrohr
A
Auslass hinten rechts
B
Auslass unten rechts
6.3
Installation der Kältemittelrohre
6.3.1
Längen und Höhendifferenzen der Verbindungsrohre zwi-
schen Innen- und Außeneinheiten
Je nach installierten Innen- und Außeneinheiten gelten unterschiedliche
Anforderungen an die Längen und Höhendifferenzen der Kältemittelroh-
re. Siehe Installationsanleitung der Außeneinheit.
6.3.2
Rohrmaterial und -größe
• Rohrmaterial: Kupferrohre für Klimaanlagen.
• Rohrgröße: Länge und Größe der Kupferrohre für das ausgewählte
Modell nach Installationsanleitung der Außeneinheit und den Projekt-
anforderungen berechnen, auswählen und beschaffen.
6.3.3
Biegen von Rohren
▶ Rohre nach Bedarf biegen, wenn kein Loch in die Wand gebohrt wer-
den kann.
▶ Eine Biegeverformungsrate von 15 % für das Rohr nicht überschrei-
ten.
Bild 7
Air Flux – 6721876663 (2023/12)
D1
≥ 85 %
D2
D1
D2
0010047366-002
HINWEIS
▶ Die runden Öffnungen herausschneiden, um zu vermeiden, dass
beim Anschließen der Rohre Fremdkörper in das Gerät gelangen
(Abb. 6).
6.3.4
Rohrleitungssystem
1. Vor dem Verbinden der Rohre von Innen- und Außeneinheiten beide
Rohrenden dicht verschließen. Nach dem Öffnen die Rohre der In-
nen- und Außeneinheiten schnellstmöglich miteinander verbinden,
sodass kein Staub und andere Verunreinigungen in das Rohrsystem
gelangen. Dadurch sind Funktionsstörungen möglich.
2. Wenn Rohre durch Wände geführt werden müssen, Wanddurchfüh-
rung bohren und Formstücke, z. B. Wanddurchführung mit Abde-
ckung einsetzen.
3. Kältemittelrohr und Kommunikationsleitungen für Innen- und Außen-
einheiten zusammen verlegen und fest miteinander verbinden. Luft-
dicht wickeln, um Kondensation durch eindringende Luft zu
verhindern.
4. Bündel aus Rohr und Leitung von außen durch die Wanddurchfüh-
rung in den Raum führen. Darauf achten, dass das Bündel nicht be-
schädigt wird.
6.3.5
Installation der Rohrleitungen
▶ Zur Installation der Kältemittelrohre der Außeneinheit siehe Installa-
tionsanleitung, die der Außeneinheit beiliegt.
▶ Alle Gas- und Flüssigkeitsrohre ordnungsgemäß dämmen, um Was-
serlecks zu vermeiden. Zum Dämmen der Gasrohre Dämmmaterial
verwenden, das für Temperaturen über 120 °C geeignet ist. Bei ho-
hen Temperaturen und/oder hoher Luftfeuchte (wenn Komponenten
der Kältemittelleitung wärmer als 30 °C werden oder die Luftfeuchte
80 % überschreitet) die Dämmung der Kältemittelleitung verstärken
(mindestens 20 mm). Ansonsten sind Schäden am Wärmedämmma-
terial möglich.
▶ Vor Beginn der Arbeiten sicherstellen, dass Kältemittel von der rich-
tigen Art verwendet wird. Ein falsches Kältemittel kann zu Funktions-
störungen führen.
▶ Ausschließlich das angegebene Kältemittel, keine Luft oder andere
Gase in den Kältemittelkreis gelangen lassen.
▶ Wenn während der Installation Kältemittel austritt, Raum unverzüg-
lich gründlich lüften.
Installation
1
2
3
A A
B
