Installation
1
2
3

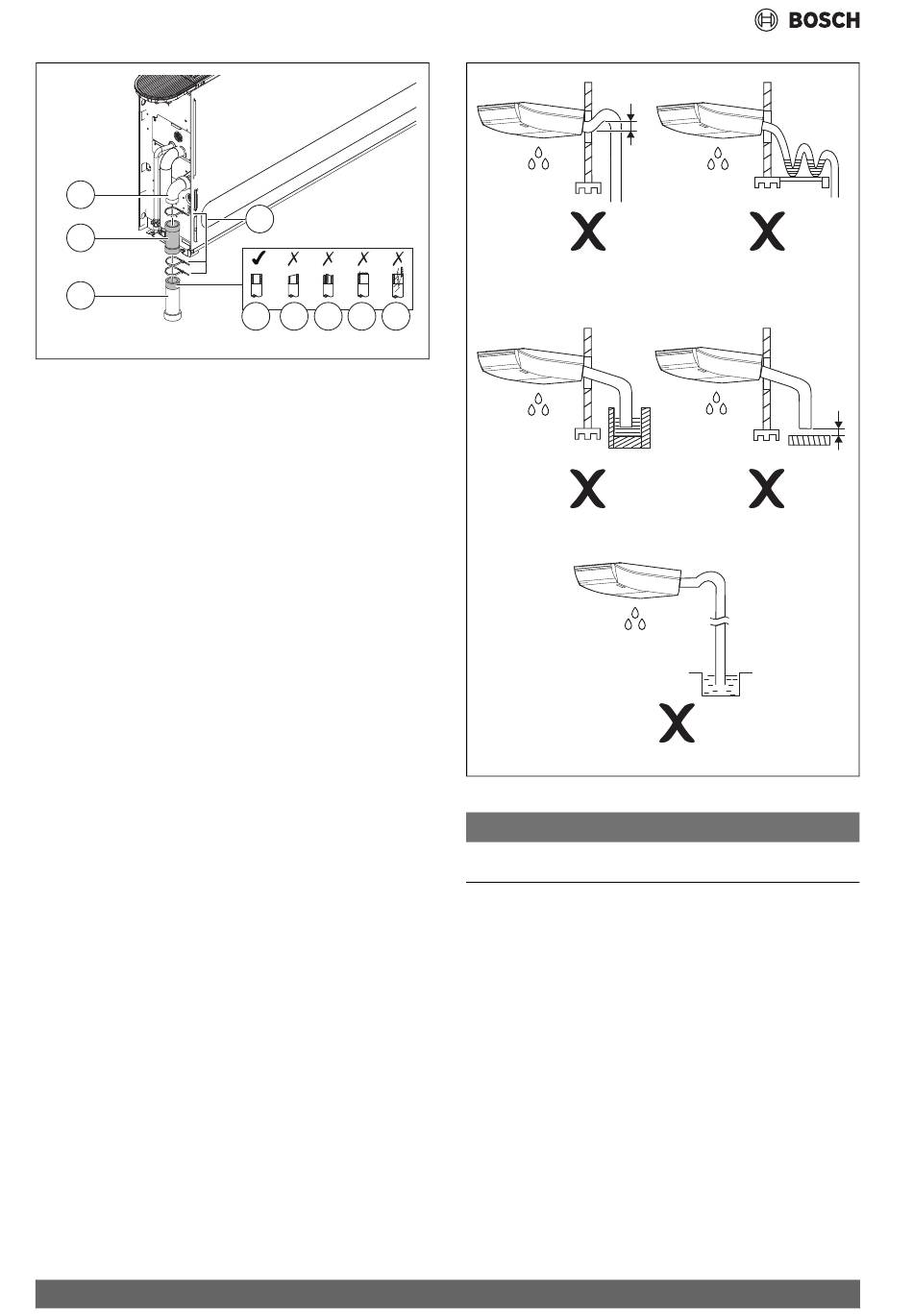

Bild 12
[1]
Kondensatwannenausgang
[2]
Ablaufschlauch
[3]
PVC-Ablauf- und Dämmrohr
[4]
Kabelbinder
[5]
90°
[6]
Schräg
[7]
Geneigt
[8]
Grat
[9]
Zerkratzt
Installation des Ablaufrohrs
▶ Als Ablaufrohr PVC-Rohr verwenden (Außendurchmesser: 30–
32 mm, Innendurchmesser: 25 mm). Entsprechend den Gegeben-
heiten vor Ort können die Rohre in den benötigten Längen beim
Händler, beim örtlichen Kundendienst oder direkt im Handel erwor-
ben werden.
▶ Auslass der Kondensatwanne mithilfe des beiliegenden Ablass-
schlauchs mit dem PVC-Rohr verbinden. Beide Enden des Ablass-
schlauchs mit je einem Kabelbinder fixieren. Wärmedämmrohr so
aufschieben, dass es eng am Hauptgehäuse anliegt. Ende mit Kabel-
binder fixieren.
▶ Der Abstand zwischen Boden und Ende des Ablaufrohrs oder Unter-
kante der Ablauföffnung muss mehr als 50 mm betragen. Das Ende
des Ablaufrohrs bzw. die Unterkante der Ablauföffnung dürfen nicht
unter Wasser liegen.
▶ Keine Ablaufrohre mit enger S-Form verwenden.
12
4
5
6
7
8
9
0010053266-001
Bild 13
HINWEIS
▶ Um Lecks zu vermeiden, sicherstellen, dass alle Rohrverbindungen
einwandfrei abgedichtet sind.
<50mm
0010053485-001
Air Flux – 6721876663 (2023/12)
