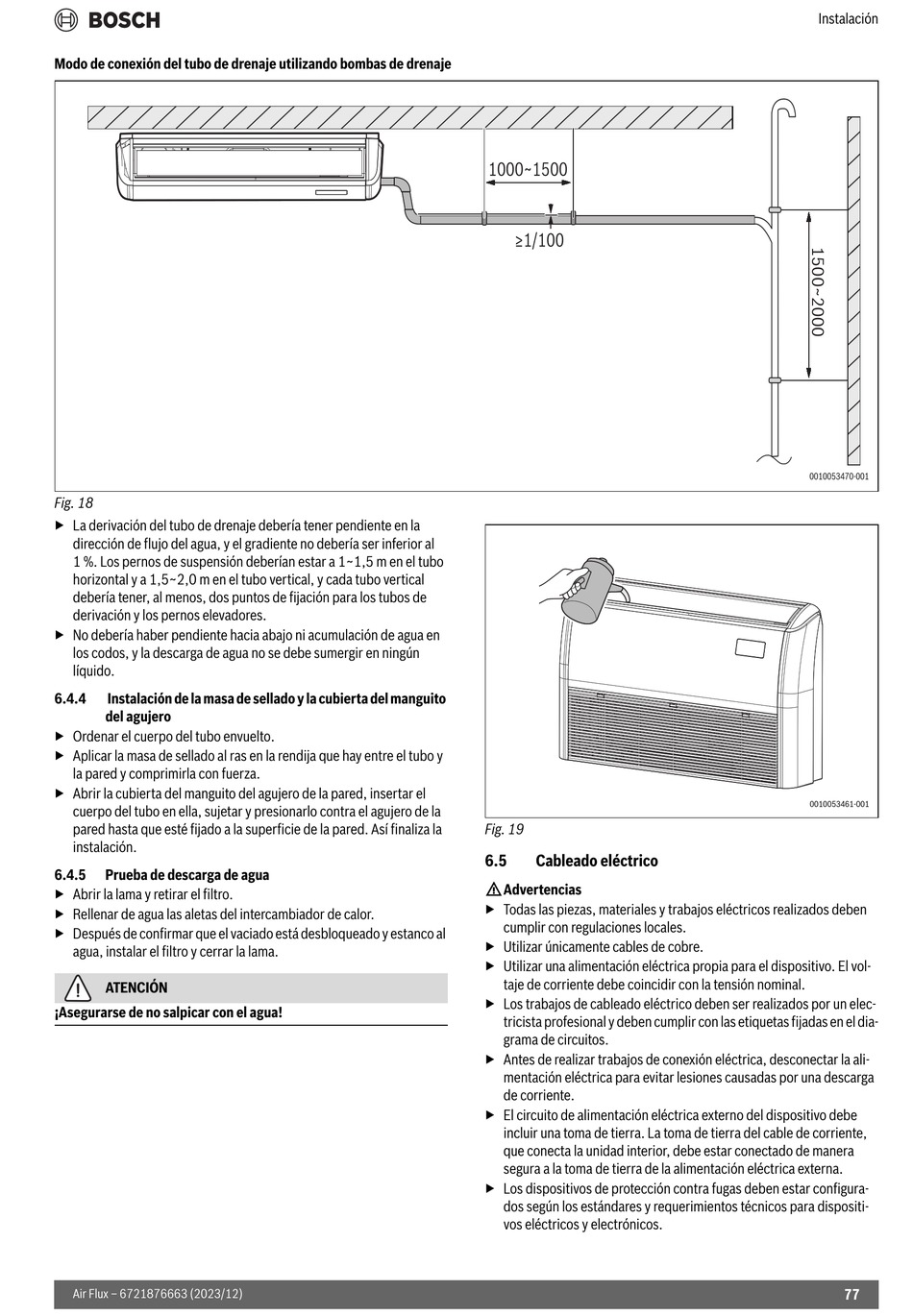

Modo de conexión del tubo de drenaje utilizando bombas de drenaje
Fig. 18
▶ La derivación del tubo de drenaje debería tener pendiente en la
dirección de flujo del agua, y el gradiente no debería ser inferior al
1 %. Los pernos de suspensión deberían estar a 1~1,5 m en el tubo
horizontal y a 1,5~2,0 m en el tubo vertical, y cada tubo vertical
debería tener, al menos, dos puntos de fijación para los tubos de
derivación y los pernos elevadores.
▶ No debería haber pendiente hacia abajo ni acumulación de agua en
los codos, y la descarga de agua no se debe sumergir en ningún
líquido.
6.4.4
Instalación de la masa de sellado y la cubierta del manguito
del agujero
▶ Ordenar el cuerpo del tubo envuelto.
▶ Aplicar la masa de sellado al ras en la rendija que hay entre el tubo y
la pared y comprimirla con fuerza.
▶ Abrir la cubierta del manguito del agujero de la pared, insertar el
cuerpo del tubo en ella, sujetar y presionarlo contra el agujero de la
pared hasta que esté fijado a la superficie de la pared. Así finaliza la
instalación.
6.4.5
Prueba de descarga de agua
▶ Abrir la lama y retirar el filtro.
▶ Rellenar de agua las aletas del intercambiador de calor.
▶ Después de confirmar que el vaciado está desbloqueado y estanco al
agua, instalar el filtro y cerrar la lama.
ATENCIÓN
¡Asegurarse de no salpicar con el agua!
Air Flux – 6721876663 (2023/12)
1000~1500
≥1/100
Fig. 19
6.5
Cableado eléctrico
HAdvertencias
▶ Todas las piezas, materiales y trabajos eléctricos realizados deben
cumplir con regulaciones locales.
▶ Utilizar únicamente cables de cobre.
▶ Utilizar una alimentación eléctrica propia para el dispositivo. El vol-
taje de corriente debe coincidir con la tensión nominal.
▶ Los trabajos de cableado eléctrico deben ser realizados por un elec-
tricista profesional y deben cumplir con las etiquetas fijadas en el dia-
grama de circuitos.
▶ Antes de realizar trabajos de conexión eléctrica, desconectar la ali-
mentación eléctrica para evitar lesiones causadas por una descarga
de corriente.
▶ El circuito de alimentación eléctrica externo del dispositivo debe
incluir una toma de tierra. La toma de tierra del cable de corriente,
que conecta la unidad interior, debe estar conectado de manera
segura a la toma de tierra de la alimentación eléctrica externa.
▶ Los dispositivos de protección contra fugas deben estar configura-
dos según los estándares y requerimientos técnicos para dispositi-
vos eléctricos y electrónicos.
Instalación
0010053470-001
0010053461-001
