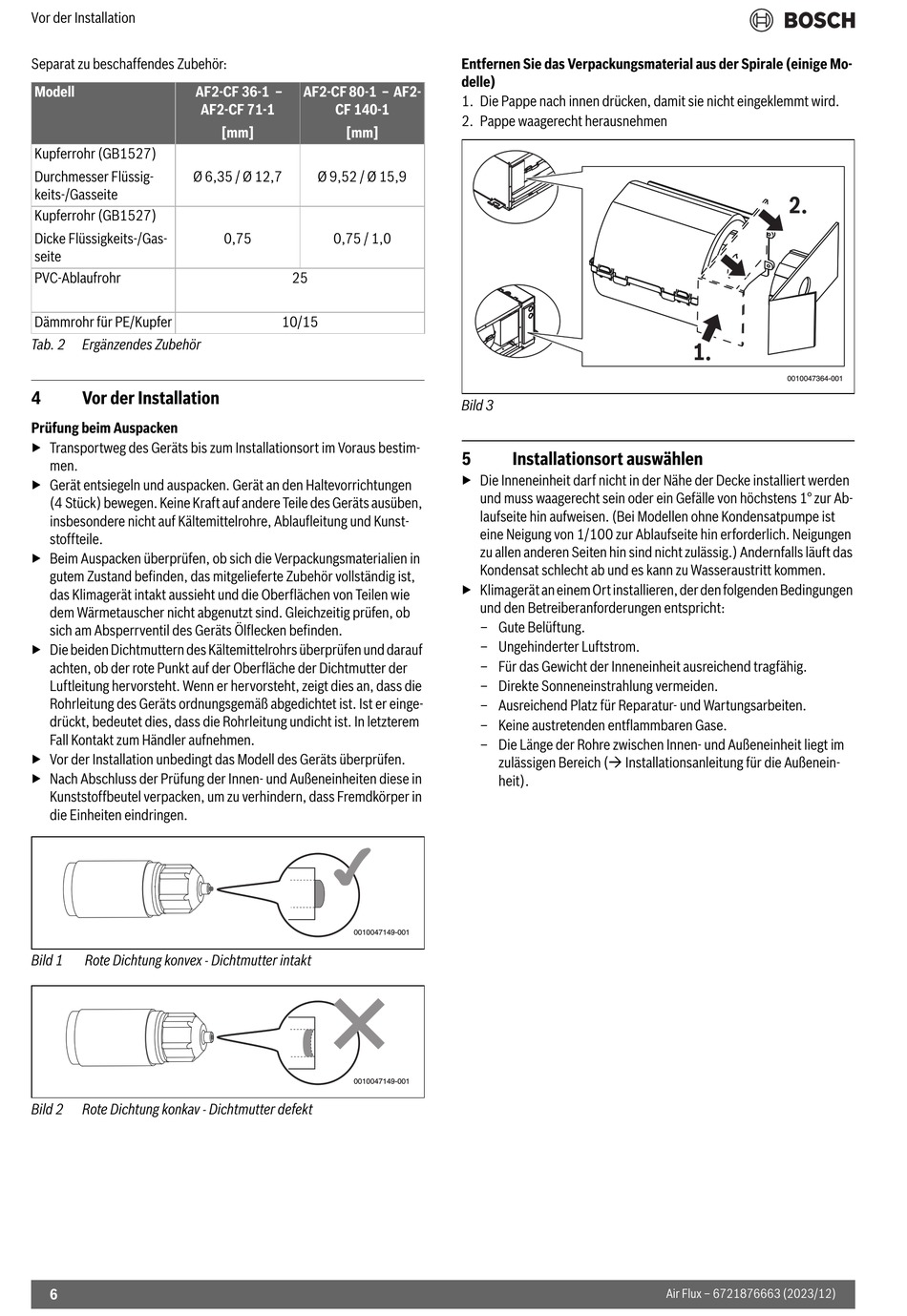

Vor der Installation
Separat zu beschaffendes Zubehör:
Modell
AF2-CF 36-1 –
AF2-CF 71-1
Kupferrohr (GB1527)
Durchmesser Flüssig-
Ø 6,35 / Ø 12,7
keits-/Gasseite
Kupferrohr (GB1527)
Dicke Flüssigkeits-/Gas-
seite
PVC-Ablaufrohr
Dämmrohr für PE/Kupfer
Tab. 2
Ergänzendes Zubehör
4
Vor der Installation
Prüfung beim Auspacken
▶ Transportweg des Geräts bis zum Installationsort im Voraus bestim-
men.
▶ Gerät entsiegeln und auspacken. Gerät an den Haltevorrichtungen
(4 Stück) bewegen. Keine Kraft auf andere Teile des Geräts ausüben,
insbesondere nicht auf Kältemittelrohre, Ablaufleitung und Kunst-
stoffteile.
▶ Beim Auspacken überprüfen, ob sich die Verpackungsmaterialien in
gutem Zustand befinden, das mitgelieferte Zubehör vollständig ist,
das Klimagerät intakt aussieht und die Oberflächen von Teilen wie
dem Wärmetauscher nicht abgenutzt sind. Gleichzeitig prüfen, ob
sich am Absperrventil des Geräts Ölflecken befinden.
▶ Die beiden Dichtmuttern des Kältemittelrohrs überprüfen und darauf
achten, ob der rote Punkt auf der Oberfläche der Dichtmutter der
Luftleitung hervorsteht. Wenn er hervorsteht, zeigt dies an, dass die
Rohrleitung des Geräts ordnungsgemäß abgedichtet ist. Ist er einge-
drückt, bedeutet dies, dass die Rohrleitung undicht ist. In letzterem
Fall Kontakt zum Händler aufnehmen.
▶ Vor der Installation unbedingt das Modell des Geräts überprüfen.
▶ Nach Abschluss der Prüfung der Innen- und Außeneinheiten diese in
Kunststoffbeutel verpacken, um zu verhindern, dass Fremdkörper in
die Einheiten eindringen.
Bild 1
Rote Dichtung konvex - Dichtmutter intakt
Bild 2
Rote Dichtung konkav - Dichtmutter defekt
6
AF2-CF 80-1 – AF2-
CF 140-1
[mm]
[mm]
Ø 9,52 / Ø 15,9
0,75
0,75 / 1,0
25
10/15
0010047149-001
0010047149-001
Entfernen Sie das Verpackungsmaterial aus der Spirale (einige Mo-
delle)
1. Die Pappe nach innen drücken, damit sie nicht eingeklemmt wird.
2. Pappe waagerecht herausnehmen
Bild 3
5
Installationsort auswählen
▶ Die Inneneinheit darf nicht in der Nähe der Decke installiert werden
und muss waagerecht sein oder ein Gefälle von höchstens 1° zur Ab-
laufseite hin aufweisen. (Bei Modellen ohne Kondensatpumpe ist
eine Neigung von 1/100 zur Ablaufseite hin erforderlich. Neigungen
zu allen anderen Seiten hin sind nicht zulässig.) Andernfalls läuft das
Kondensat schlecht ab und es kann zu Wasseraustritt kommen.
▶ Klimagerät an einem Ort installieren, der den folgenden Bedingungen
und den Betreiberanforderungen entspricht:
– Gute Belüftung.
– Ungehinderter Luftstrom.
– Für das Gewicht der Inneneinheit ausreichend tragfähig.
– Direkte Sonneneinstrahlung vermeiden.
– Ausreichend Platz für Reparatur- und Wartungsarbeiten.
– Keine austretenden entflammbaren Gase.
– Die Länge der Rohre zwischen Innen- und Außeneinheit liegt im
zulässigen Bereich ( Installationsanleitung für die Außenein-
heit).
2.
1.
