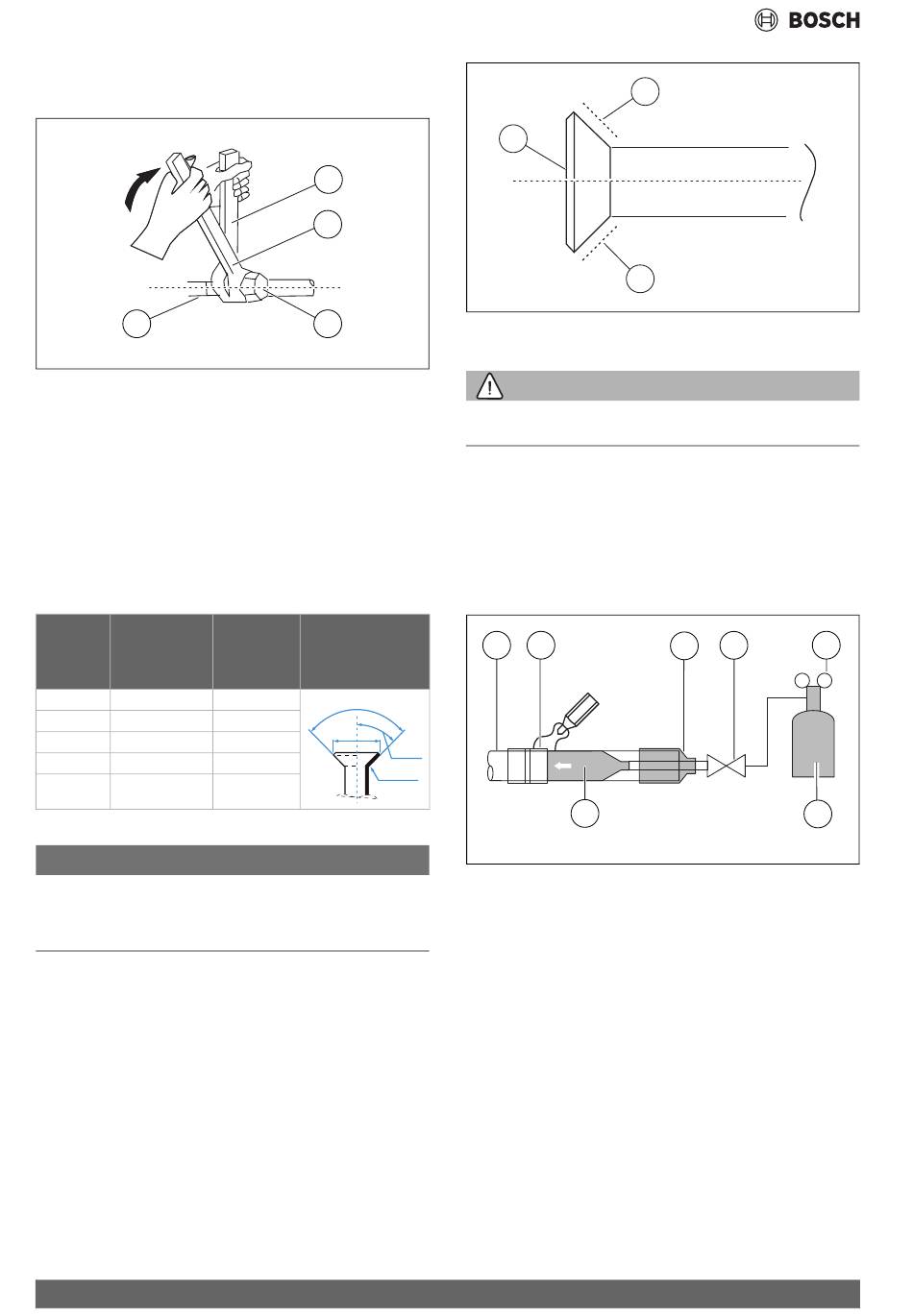

Installation
▶ Für die Montage oder Demontage der Rohre zwei Schraubenschlüs-
sel verwenden, einen herkömmlichen und einen Drehmomentschlüs-
sel.
4
Bild 8
[1]
Herkömmlicher Schraubenschlüssel
[2]
Drehmomentschlüssel
[3]
Überwurfmutter
[4]
Rohrverschraubung
▶ Kältemittelrohr in die Kupfermutter (Zubehör) einführen und Rohr-
stutzen aufbördeln. Zu den Abmessungen des Rohrstutzens und zum
Anzugsdrehmoment siehe Tabelle unten.
▶ Die Verbindungsrohre ausrichten, den größten Teil des Gewindes
der Verbindungsmutter zunächst von Hand anziehen und dann die
letzten 1-2 Umdrehungen des Gewindes mit einem Schrauben-
schlüssel anziehen, wie in der Abbildung oben gezeigt.
Außendurc
Anzugsdrehmo-
hmesser Ø
ment [Nm]
[mm]
6,35
14,2-17,2
9,52
32,7-39,9
12,7
49,5-60,3
15,9
61,8-75,4
19,1
97,2-118,6
Tab. 4
HINWEIS
Anzugsdrehmoment entsprechend den Installationsbedingungen wäh-
len. Ein zu hohes Anzugsdrehmoment beschädigt die Überwurfmutter.
Bei einem unzureichenden Anzugsdrehmoment ist die Mutter nicht
dicht. Es besteht Leckgefahr.
▶ Vor der Installation der Überwurfmutter auf dem Rohrstutzen den
Stutzen mit etwas Kältemittelöl bestreichen (innen und außen) und
vor dem Anziehen der Mutter drei- bis viermal drehen.
10
1
2
3
0010020833-002
Durchmesser
Gebördeltes Rohren-
der gebördel-
de
ten Öffnung
(A) [mm]
8,3-8,7
90°± 4
12-12,4
A
15,4-15,8
18,6-19
R0.4~0.8
22,9-23,3
1
Bild 9
[1]
Kältemittelöl auftragen
WARNUNG
Giftige Gase
▶ Vorsicht beim Schweißen von Kältemittelrohren.
▶ Vor dem Schweißen von Kältemittelrohren die Rohre mit Stickstoff
füllen, um die Luft daraus zu verdrängen. Wenn beim Schweißen kein
Stickstoff eingefüllt wird, bildet sich im Rohr eine Oxidschicht, die zu
Funktionsstörungen der Klimaanlage führen kann.
▶ Kältemittelrohr nur schweißen, wenn vor Ort ausreichend Stickstoff
vorhanden ist.
▶ Beim Formieren mit Stickstoff während des Schweißens Druck über
das Druckminderungsventil auf 0,02 MPa reduzieren.
2
1
45°± 2
Bild 10
[1]
Kupferrohr
[2]
Zu lötender Rohrabschnitt
[3]
Stickstoffanschluss
[4]
Handventil
[5]
Druckminderungsventil
[6]
Stickstoff
1
1
4
3
6
Air Flux – 6721876663 (2023/12)
0010020835-002
5
6
0010020836-002
