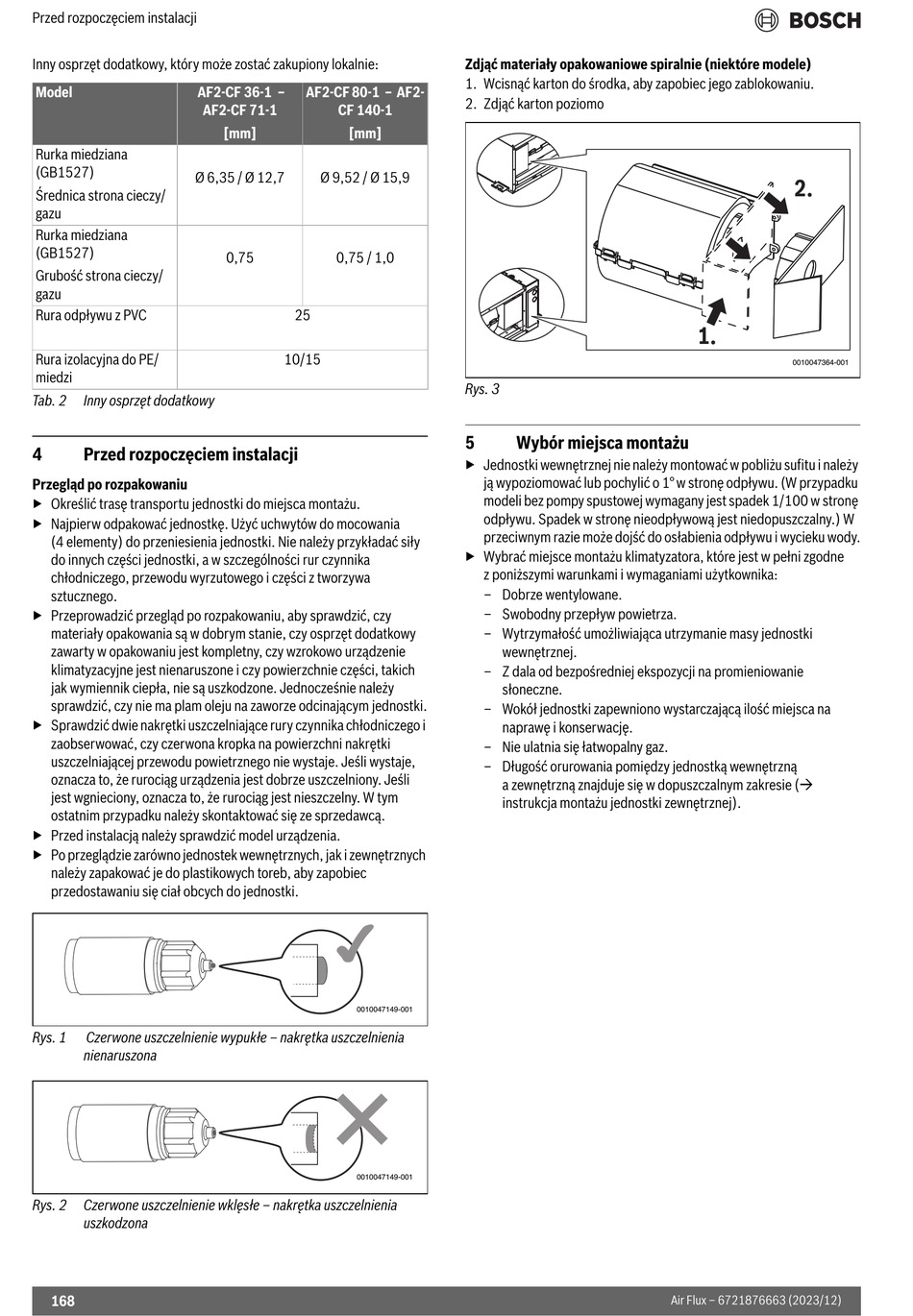

Przed rozpoczęciem instalacji
Inny osprzęt dodatkowy, który może zostać zakupiony lokalnie:
Model
AF2-CF 36-1 –
AF2-CF 71-1
Rurka miedziana
(GB1527)
Ø 6,35 / Ø 12,7
Średnica strona cieczy/
gazu
Rurka miedziana
(GB1527)
Grubość strona cieczy/
gazu
Rura odpływu z PVC
Rura izolacyjna do PE/
miedzi
Tab. 2
Inny osprzęt dodatkowy
4
Przed rozpoczęciem instalacji
Przegląd po rozpakowaniu
▶ Określić trasę transportu jednostki do miejsca montażu.
▶ Najpierw odpakować jednostkę. Użyć uchwytów do mocowania
(4 elementy) do przeniesienia jednostki. Nie należy przykładać siły
do innych części jednostki, a w szczególności rur czynnika
chłodniczego, przewodu wyrzutowego i części z tworzywa
sztucznego.
▶ Przeprowadzić przegląd po rozpakowaniu, aby sprawdzić, czy
materiały opakowania są w dobrym stanie, czy osprzęt dodatkowy
zawarty w opakowaniu jest kompletny, czy wzrokowo urządzenie
klimatyzacyjne jest nienaruszone i czy powierzchnie części, takich
jak wymiennik ciepła, nie są uszkodzone. Jednocześnie należy
sprawdzić, czy nie ma plam oleju na zaworze odcinającym jednostki.
▶ Sprawdzić dwie nakrętki uszczelniające rury czynnika chłodniczego i
zaobserwować, czy czerwona kropka na powierzchni nakrętki
uszczelniającej przewodu powietrznego nie wystaje. Jeśli wystaje,
oznacza to, że rurociąg urządzenia jest dobrze uszczelniony. Jeśli
jest wgnieciony, oznacza to, że rurociąg jest nieszczelny. W tym
ostatnim przypadku należy skontaktować się ze sprzedawcą.
▶ Przed instalacją należy sprawdzić model urządzenia.
▶ Po przeglądzie zarówno jednostek wewnętrznych, jak i zewnętrznych
należy zapakować je do plastikowych toreb, aby zapobiec
przedostawaniu się ciał obcych do jednostki.
Rys. 1
Czerwone uszczelnienie wypukłe – nakrętka uszczelnienia
nienaruszona
Rys. 2
Czerwone uszczelnienie wklęsłe – nakrętka uszczelnienia
uszkodzona
168
AF2-CF 80-1 – AF2-
CF 140-1
[mm]
[mm]
Ø 9,52 / Ø 15,9
0,75
0,75 / 1,0
25
10/15
0010047149-001
0010047149-001
Zdjąć materiały opakowaniowe spiralnie (niektóre modele)
1. Wcisnąć karton do środka, aby zapobiec jego zablokowaniu.
2. Zdjąć karton poziomo
Rys. 3
5
Wybór miejsca montażu
▶ Jednostki wewnętrznej nie należy montować w pobliżu sufitu i należy
ją wypoziomować lub pochylić o 1° w stronę odpływu. (W przypadku
modeli bez pompy spustowej wymagany jest spadek 1/100 w stronę
odpływu. Spadek w stronę nieodpływową jest niedopuszczalny.) W
przeciwnym razie może dojść do osłabienia odpływu i wycieku wody.
▶ Wybrać miejsce montażu klimatyzatora, które jest w pełni zgodne
z poniższymi warunkami i wymaganiami użytkownika:
– Dobrze wentylowane.
– Swobodny przepływ powietrza.
– Wytrzymałość umożliwiająca utrzymanie masy jednostki
wewnętrznej.
– Z dala od bezpośredniej ekspozycji na promieniowanie
słoneczne.
– Wokół jednostki zapewniono wystarczającą ilość miejsca na
naprawę i konserwację.
– Nie ulatnia się łatwopalny gaz.
– Długość orurowania pomiędzy jednostką wewnętrzną
a zewnętrzną znajduje się w dopuszczalnym zakresie (
instrukcja montażu jednostki zewnętrznej).
2.
1.
0010047364-001
Air Flux – 6721876663 (2023/12)
