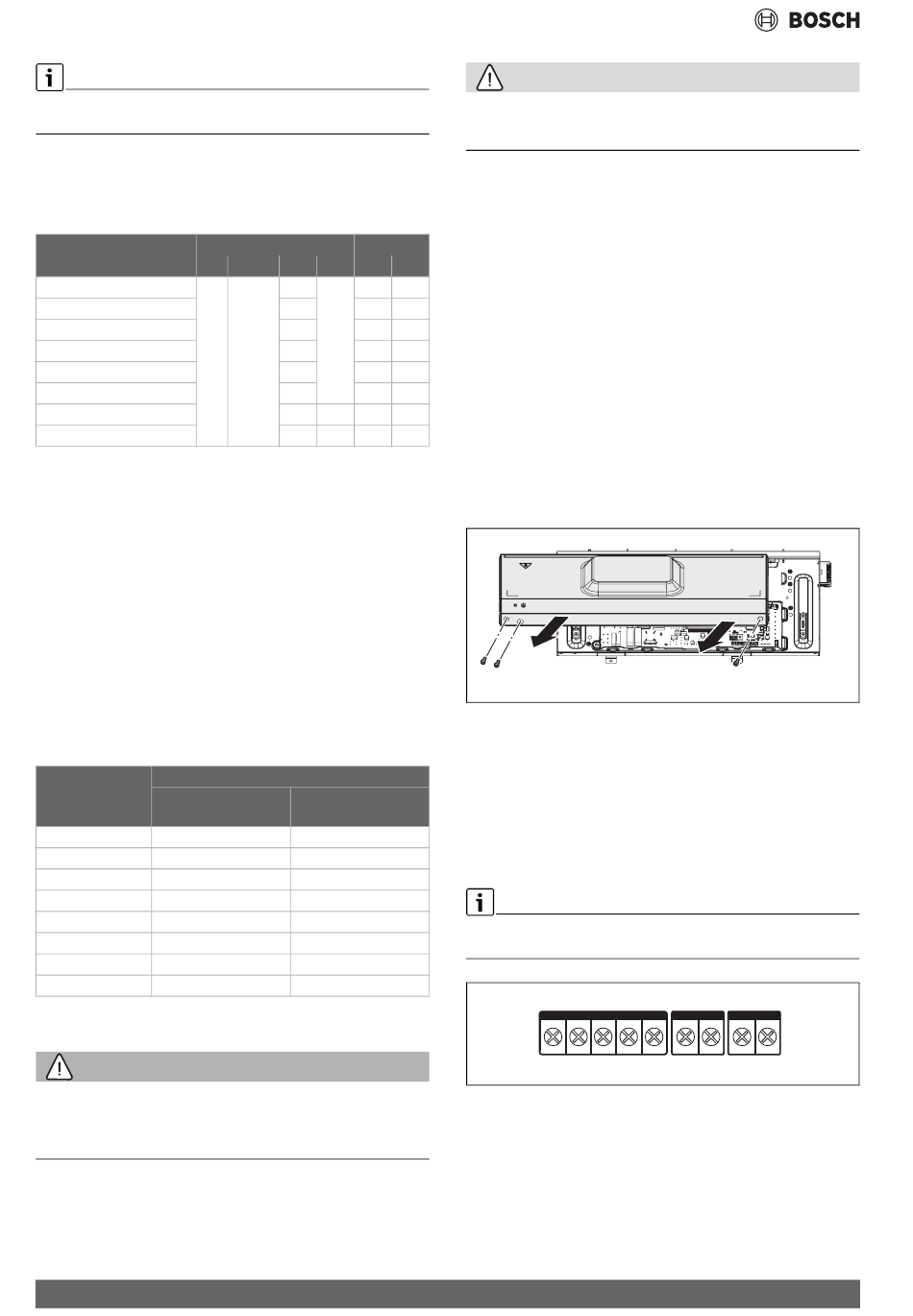

Installazione
Utilizzare un sezionatore con qualsiasi polarità avente protezione anti-
fuoriuscita.
Fare riferimento alla tabella 5 e 6 per le specifiche del cavo di alimenta-
zione e di comunicazione. Una capacità di cablaggio insufficiente cau-
serà il surriscaldamento del cablaggio elettrico. con conseguente danno
al dispositivo o persino incendio.
Modello
Alimentazione elettrica
Hz
AF2-CF 36-1
50
AF2-CF 45-1
AF2-CF 56-1
AF2-CF 71-1
AF2-CF 80-1
AF2-CF 90-1
AF2-CF 112-1
AF2-CF 140-1
Tab. 5
Caratteristiche elettriche dell'unità interna
Abbreviazione:
MCA Amp circuito minimo
MFA Amp fusibile massimo
IFM
Motore ventola interno
kW
Uscita nominale motore
FLA Amp a pieno carico
▶ Selezionare i singoli diametri minimi del filo conduttore per ogni unità
in base alla tabella 6.
▶ La variazione di intervallo di tensione massima consentita tra le fasi è
pari al 2%.
▶ Selezionare un interruttore differenziale di sicurezza avente separa-
zione del contatto di almeno 3 mm su tutti i poli per fornire la discon-
nessione totale. L'amp massimo dei fusibili si utilizza per selezionare
gli interruttori differenziali di sicurezza di corrente e gli interruttori di
funzionamento a corrente residua.
Corrente nomina-
Area sezione trasversale nominale (mm
le dell'apparec-
Cavi flessibili
chio (A)
≤ 3
0,5 - 0,75
3 - 6
0,75 - 1
6 - 10
1 - 1,5
10 - 16
1,5 - 2,5
16 - 25
2,5 - 4
25 - 32
4 - 6
32 - 50
6 - 10
50 - 63
10 - 16
Tab. 6
6.5.3
Cablaggio di comunicazione
AVVERTENZA
▶ Collegare la rete di schermatura ad entrambe le estremità del cavo
schermato alla vite di messa a terra.
▶ Non collegare un impianto con entrambe le linee di comunicazione
SuperLink (M1 M2) e PQ.
144
IFM
Volt
MCA MFA kW
FLA
220-
0,20
15
0,05 0,16
240
0,28
0,05 0,22
0,43
0,05 0,34
0,45
0,05 0,36
0,60
0,06 0,48
0,75
0,06 0,60
0,75
0,06 0,60
1,25
0,06 1,00
2
)
Cavo elettico per ca-
blaggio fisso
1 - 2,5
1 - 2,5
1 - 2,5
1,5 - 4
2,5 - 6
4 - 10
6 - 16
10 - 25
ATTENZIONE
▶ Se la lunghezza di una linea di comunicazione non è sufficiente, la
giunzione deve essere realizzata mediante crimpatura o saldatura
dolce. Il filo di rame sulla giunzione non deve rimanere esposto.
▶ Utilizzare soltanto cavi cablati per il cablaggio di comunicazione.
Qualsiasi altro tipo di cavo può produrre un'interferenza di segnale
che causerà il malfunzionamento delle unità.
▶ Non eseguire opere elettriche come la saldatura con l'alimentazione
accesa.
▶ Tutti i cablaggi schermati nella rete sono interconnessi e saranno
infine collegati a terra nello stesso punto.
▶ Non fissare insieme tubatura del refrigerante, cavi di alimentazione e
cablaggio di comunicazione. Quando il cavo di alimentazione e il
cablaggio di comunicazione sono paralleli, la distanza tra le due linee
deve essere maggiore o uguale a 300 mm per prevenire l'interferenza
della fonte del segnale.
▶ Il cablaggio di comunicazione non deve formare un ciclo chiuso.
Cablaggio di comunicazione tra unità interna ed esterna
Aprire il coperchio di chiusura della centralina elettrica dell'unità
interna:
▶ rimuovere le tre viti del coperchio di chiusura.
▶ Rimuovere il coperchio di chiusura.
1.
1. 1.
Fig. 23
• Unità interna ed esterna comunicano tramite SuperLink (M1 M2). Il
conduttore isolato di collegamento di questo cavo di comunica-
zione deve giungere dall'unità esterna master.
• Il cablaggio di comunicazione tra unità interna ed esterna dovrà colle-
gare le unità in sequenza dall'unità esterna fino all'unità interna.
Lo strato schermato deve essere adeguatamente collegato a terra
e il resistore di espansione deve essere aggiunto all'ultima unità
interna per potenziare la stabilità del sistema di comunicazione.
Per maggiori informazioni su come collegare l'intero impianto, consul-
tare la documentazione tecnica dell'unità esterna.
CN6
X1 X2 B1 B2 B3 D1 D2 M1 M2
Fig. 24 Morsetto di comunicazione
2.
2. 2.
0010053473-001
CN2
CN10
0010047383-001
Air Flux – 6721876663 (2023/12)
