Instalacja

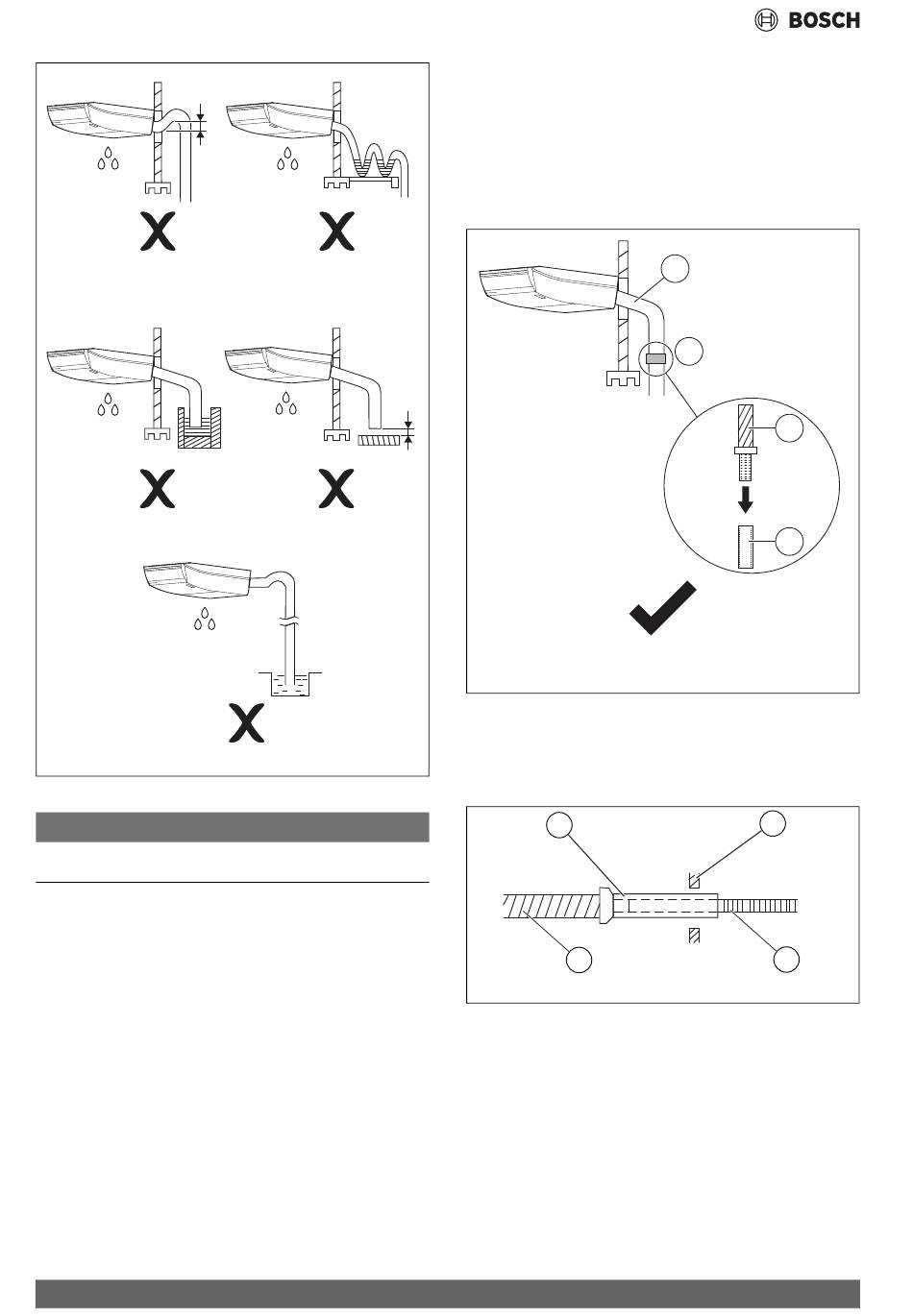

Rys. 13
WSKAZÓWKA
▶ Upewnić się, że wszystkie połączenia orurowania są odpowiednio
uszczelnione, aby uniknąć wycieków wody.
174
Wymagania montażowe dla orurowania odprowadzającego
skropliny
▶ Skierować przewód odpływu skroplin w dół. Rurociągi opadające
muszą być ustawione (ze spadkiem większym niż 1/100) w
przypadku rurociągów odprowadzających wodę, tak aby kondensat
mógł swobodnie spływać.
▶ W przypadku podłączania do długiego przewodu odpływu skroplin
przewód musi być osłonięty obudową izolacyjną. Upewnić się, że
długi przewód nie został poluzowany.
<50mm
Rys. 14
[1]
Rurociągi opadające
[2]
Kleje PVC
0010053485-001
[3]
Rura odpływowa
[4]
Rura PVC (Ø 15 mm) lub sztywna rura PVC (VP-16)
Rys. 15
[1]
Orurowanie zabezpieczające
[2]
Ściana
[3]
Przewód odpływu skroplin
[4]
Przedłużony przewód odpływu skroplin
1
2
1
3
Air Flux – 6721876663 (2023/12)
3
4
0010053484-001
2
4
0010022752-001
