Installazione

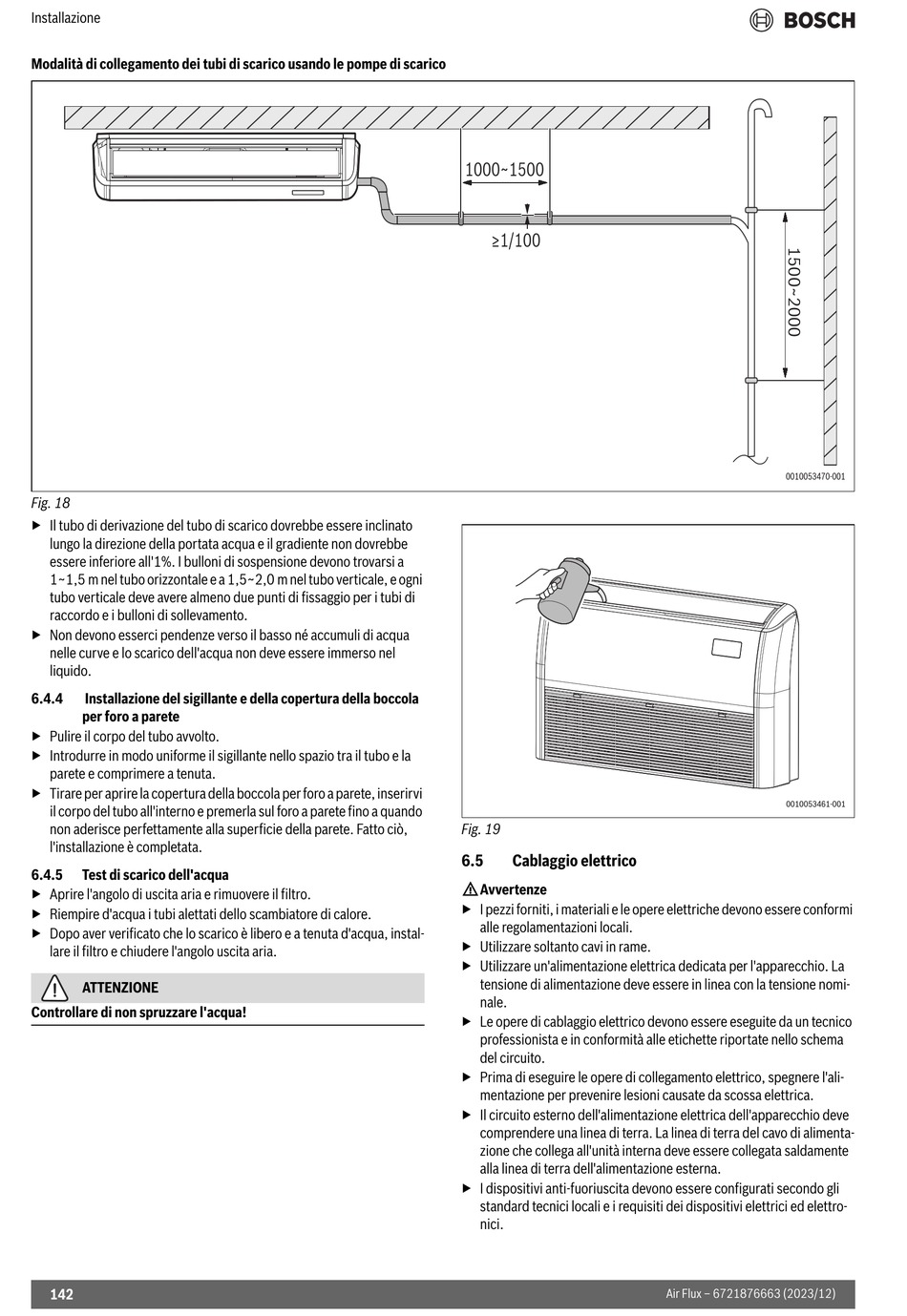

Modalità di collegamento dei tubi di scarico usando le pompe di scarico
Fig. 18
▶ Il tubo di derivazione del tubo di scarico dovrebbe essere inclinato
lungo la direzione della portata acqua e il gradiente non dovrebbe
essere inferiore all'1%. I bulloni di sospensione devono trovarsi a
1~1,5 m nel tubo orizzontale e a 1,5~2,0 m nel tubo verticale, e ogni
tubo verticale deve avere almeno due punti di fissaggio per i tubi di
raccordo e i bulloni di sollevamento.
▶ Non devono esserci pendenze verso il basso né accumuli di acqua
nelle curve e lo scarico dell'acqua non deve essere immerso nel
liquido.
6.4.4
Installazione del sigillante e della copertura della boccola
per foro a parete
▶ Pulire il corpo del tubo avvolto.
▶ Introdurre in modo uniforme il sigillante nello spazio tra il tubo e la
parete e comprimere a tenuta.
▶ Tirare per aprire la copertura della boccola per foro a parete, inserirvi
il corpo del tubo all'interno e premerla sul foro a parete fino a quando
non aderisce perfettamente alla superficie della parete. Fatto ciò,
l'installazione è completata.
6.4.5
Test di scarico dell'acqua
▶ Aprire l'angolo di uscita aria e rimuovere il filtro.
▶ Riempire d'acqua i tubi alettati dello scambiatore di calore.
▶ Dopo aver verificato che lo scarico è libero e a tenuta d'acqua, instal-
lare il filtro e chiudere l'angolo uscita aria.
ATTENZIONE
Controllare di non spruzzare l'acqua!
142
1000~1500
≥1/100
Fig. 19
6.5
Cablaggio elettrico
HAvvertenze
▶ I pezzi forniti, i materiali e le opere elettriche devono essere conformi
alle regolamentazioni locali.
▶ Utilizzare soltanto cavi in rame.
▶ Utilizzare un'alimentazione elettrica dedicata per l'apparecchio. La
tensione di alimentazione deve essere in linea con la tensione nomi-
nale.
▶ Le opere di cablaggio elettrico devono essere eseguite da un tecnico
professionista e in conformità alle etichette riportate nello schema
del circuito.
▶ Prima di eseguire le opere di collegamento elettrico, spegnere l'ali-
mentazione per prevenire lesioni causate da scossa elettrica.
▶ Il circuito esterno dell'alimentazione elettrica dell'apparecchio deve
comprendere una linea di terra. La linea di terra del cavo di alimenta-
zione che collega all'unità interna deve essere collegata saldamente
alla linea di terra dell'alimentazione esterna.
▶ I dispositivi anti-fuoriuscita devono essere configurati secondo gli
standard tecnici locali e i requisiti dei dispositivi elettrici ed elettro-
nici.
0010053470-001
0010053461-001
Air Flux – 6721876663 (2023/12)
