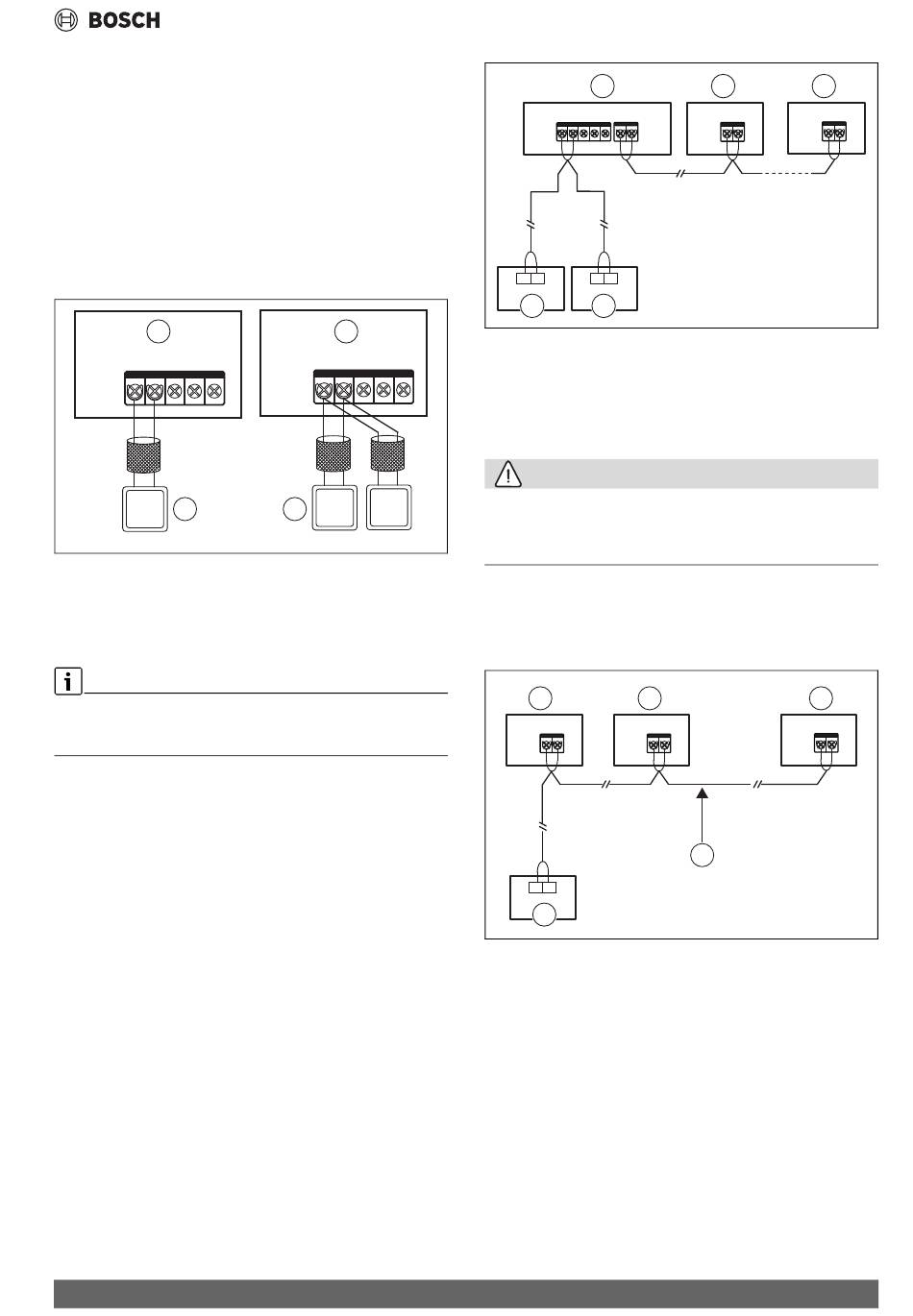

X1/X2-Anschluss für Kommunikationskabel
X1- und X2-Kommunikationskabel dienen in erster Linie für den An-
schluss an die Kabel-Fernbedienung. Unterstützt werden die Konfigura-
tionen "ein Regler für eine Inneneinheit" und "zwei Regler für eine
Inneneinheit".
Die Gesamtlänge der X1- und X2-Kommunikationskabel kann bis zu
200 m betragen.
Abgeschirmtes Kabel verwenden und sicherstellen, dass der Kabel-
schirm nicht geerdet wird.
Die Anschlüsse X1 und X2 befinden sich auf der Klemmenleiste CN6 der
Hauptleiterplatte. Es wird nicht zwischen positiver und negativer Seite
unterschieden. Für weitere Einzelheiten siehe 29.
1
X1 X2
CN6
L1
2
Bild 29
[1]
Hauptleiterplatte
[2]
Eins-zu-Eins-Steuerung
[3]
Hauptleiterplatte
[4]
Zwei-zu-Eins-Steuerung
Eine Inneneinheit kann durch zwei Kabel-Fernbedienungen gleichzeitig
angesteuert werden. In diesem Fall einen Regler als Master und einen als
Slave festlegen.
D1/D2-Anschluss für Kommunikationskabel (begrenzt auf Außen-
einheit und Anlagenkonfiguration)
Eins-zu-Mehrere- und Zwei-zu-Mehrere-Konfigurationen von Kabel-
Fernbedienungen der Inneneinheiten über D1/D2-Kommunikation
(bis zu 16 Sets)
Eins-zu-Mehrere- und Zwei-zu-Mehrere-Konfigurationen von Kabel-
Fernbedienungen der Außeneinheiten über D1/D2-Kommunikation er-
folgen mittels RS-485-Kommunikation (bis zu 16 Sets). Die Eins-zu-
Mehrere- und Zwei-zu-Mehrere-Funktionen der Fernbedienung können
über D1/D2-Kommunikation erfolgen, siehe Abb. 30.
