▶ Utilizar dos llaves inglesas al instalar o desmontar las tuberías o,
alternativamente, una llave común y una llave dinamométrica.
4

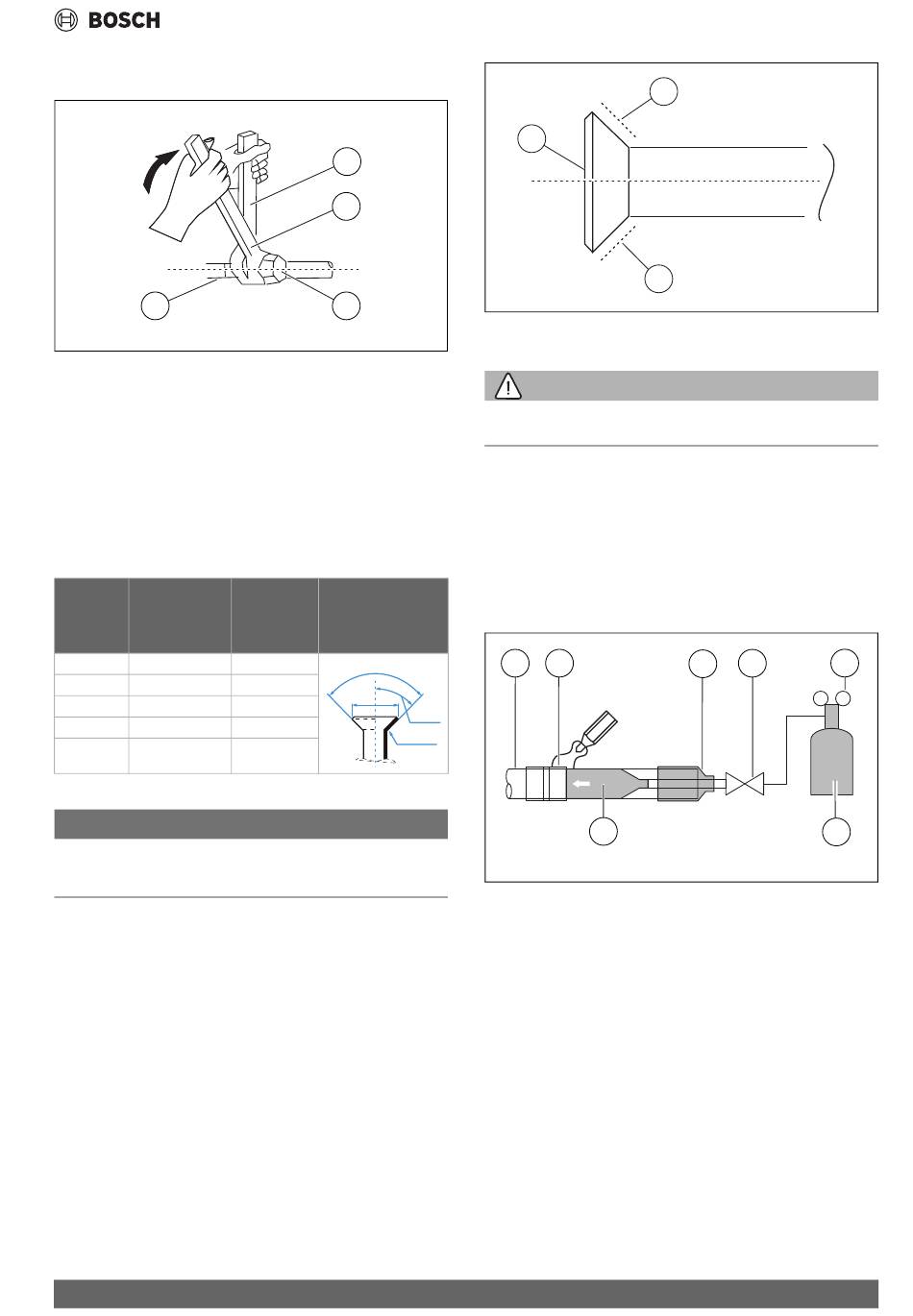

Fig. 8
[1]
Llave normal
[2]
Llave dinamométrica
[3]
Tapa de toma de tubo
[4]
Empalmes de tubos
▶ Insertar el tubo de refrigerante en la tuerca de cobre (accesorio) y
expandir la toma del tubo. Véase la lista siguiente para la dimensión
de la toma del tubo y el par de apriete apropiado.
▶ Alinear los tubos de conexión, apretar la mayoría de las roscas de la
tuerca de conexión primero a mano, y después, apretar las 1~2 vuel-
tas de las roscas con una llave, como se muestra en la figura de abajo.
Diámetro
Par de apriete
externo Ø [
de ajuste [Nm]
mm]
6,35
14,2-17,2
9,52
32,7-39,9
12,7
49,5-60,3
15,9
61,8-75,4
19,1
97,2-118,6
Tab. 4
AVISO
Aplicar el par de apriete según las condiciones de instalación. Un par de
apriete excesivo averiará la tapa de la toma. Pero la tapa no estará
estanca si no se aplica suficiente par de apriete y causará fugas.
▶ Antes de instalar la tapa en la toma de la tubería, aplicar un poco de
aceite refrigerante en la base (tanto en el interior y el exterior) y
girarlo tres o cuatro veces antes de ajustar la tapa.
Air Flux – 6721876663 (2023/12)
1
2
3
0010020833-002
Diámetro de
Orificio abocardado
orificio ab-
ocardado (A)
[mm]
8,3-8,7
90°± 4
12-12,4
A
15,4-15,8
18,6-19
R0.4~0.8
22,9-23,3
1
Fig. 9
[1]
Aplicar aceite de refrigerante
ADVERTENCIA
Gases tóxicos
▶ Tomar precauciones al soldar tubos de refrigerante.
▶ Antes de soldar los tubos de refrigerante, llenar los tubos con nitró-
geno para eliminar el aire de los tubos. En caso de no llenar nitrógeno
durante la soldadura, se formará una capa de óxido dentro de las
tuberías, lo cual causará que la instalación no funcione bien.
▶ Es posible soldar los tubos de refrigerante cuando el gas nitrógeno
haya sido reemplazado o rellenado.
▶ En caso de que se llene nitrógeno durante la soldadura, la presión
debe reducirse a 0,02 MPa, utilizando la válvula de reducción de pre-
sión.
2
1
45°± 2
Fig. 10
[1]
Tubo de cobre
[2]
Sección soldada
[3]
Conexión de nitrógeno
[4]
Válvula manual
[5]
Válvula reductora de presión
[6]
Nitrógeno
1
1
3
4
6
Instalación
0010020835-002
5
6
0010020836-002
73
