Installation
4

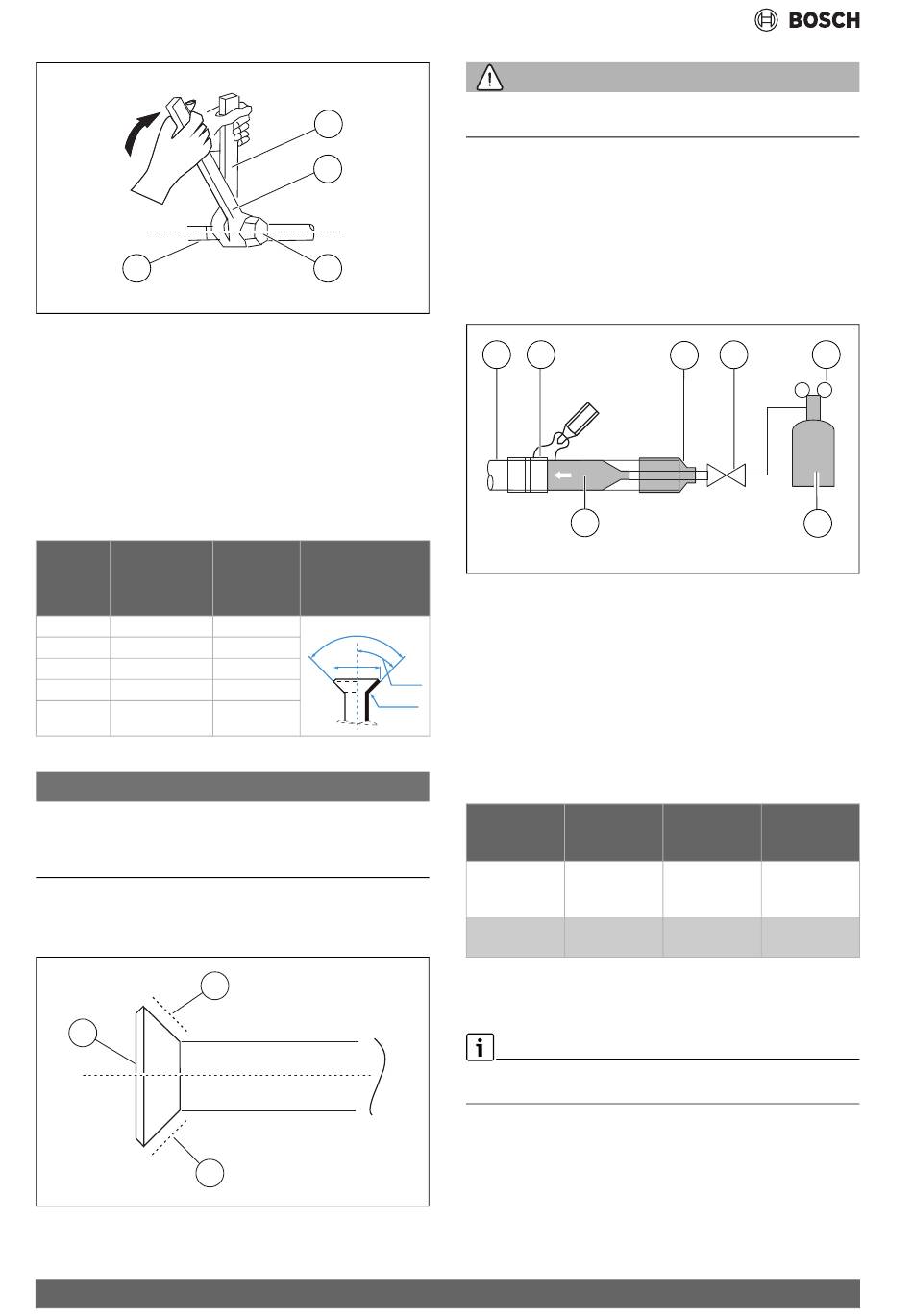

Fig. 8
[1]
Clé simple
[2]
Clé dynamométrique
[3]
Ecrou flare
[4]
Raccords de tuyauterie
▶ Insérer la conduite de réfrigérant dans l'écrou en cuivre (accessoire)
et réaliser le dudgeon. Se reporter au tableau suivant pour la taille du
dudgeon et le couple de serrage approprié.
▶ Aligner les tubes de raccordement, serrer l'écrou de raccordement
manuellement dans un premier temps, puis serrer les 1~2 derniers
tours à l'aide d'une clé, tel qu'illustré sur la figure ci-dessus.
Diamètre
Couple de ser-
extérieur Ø
rage [Nm]
[mm]
6,35
14,2-17,2
9,52
32,7-39,9
12,7
49,5-60,3
15,9
61,8-75,4
19,1
97,2-118,6
Tab. 4
AVIS
Appliquer le couple de serrage approprié conformément aux conditions
d'installation. Un couple excessif endommagera l'écrou flare. Cepen-
dant, le raccord ne sera pas étanche si le couple appliqué est insuffisant,
ce qui causerait des fuites.
▶ Avant d'installer l'écrou sur le dudgeon, appliquer de l'huile réfrigé-
rante sur le dudgeon (à l'intérieur et à l'extérieur), puis le faire tour-
ner trois ou quatre fois avant de serrer l'écrou.
1
1
Fig. 9
[1]
Appliquer de l'huile réfrigérante
106
1
2
3
0010020833-002
Diamètre de
Ouverture évasée
l'ouverture
évasée (A)
[mm]
8,3-8,7
90°± 4
12-12,4
A
15,4-15,8
18,6-19
R0.4~0.8
22,9-23,3
1
0010020835-002
AVERTISSEMENT
Gaz toxiques
▶ Prendre des précautions lors du soudage des tubes de réfrigérant.
▶ Avant de braser les tubes de réfrigérant, remplir les tubes d'azote
afin de purger l'air des tubes. En l'absence de remplissage avec de
l'azote pendant le brasage, une couche d'oxyde se forme dans les
tubes, ce qui causerait un dysfonctionnement du système de climati-
sation.
▶ Le brasage des tubes de réfrigérant peut être réalisé après le rempla-
cement ou un nouveau remplissage d'azote gazeux.
▶ Lorsque le tube est rempli d'azote pendant le brasage, la pression
doit être réduite à 0,02 MPa au moyen du détendeur .
1
2
Fig. 10
[1]
Tube en cuivre
[2]
Section en cours de brasage
[3]
Raccordement de l'azote
[4]
Vanne manuelle
45°± 2
[5]
Détendeur
[6]
Azote
Fixation de la conduite de réfrigérant
Utiliser des chevrons en fer ou des crochets ronds en acier pour la fixa-
tion. Lorsque le tube de liquide et le tuyau de gaz sont suspendus
ensemble, la taille du tube de liquide prévaut.
Diamètre exté-
rieur du tube
(mm)
Longueur du
tube horizontal
(m)
Longueur du
tube vertical (m)
6.3.6
Test d'étanchéité à l'air
Effectuer le test d'étanchéité à l'air sur le système conformément aux
instructions de la notice d'installation de l'unité extérieure.
Le contrôle d'étanchéité à l'air aide à garantir que les robinets d'arrêt de
l'unité extérieure sont toutes fermées (conserver les valeurs par défaut).
4
3
6
≤ 20
20 – 40
1,0
1,5
1,5
2,0
Air Flux – 6721876663 (2023/12)
5
6
0010020836-002
≥ 40
2,0
