Verwandte Anleitungen für Bosch Cool 4000
Inhaltszusammenfassung für Bosch Cool 4000

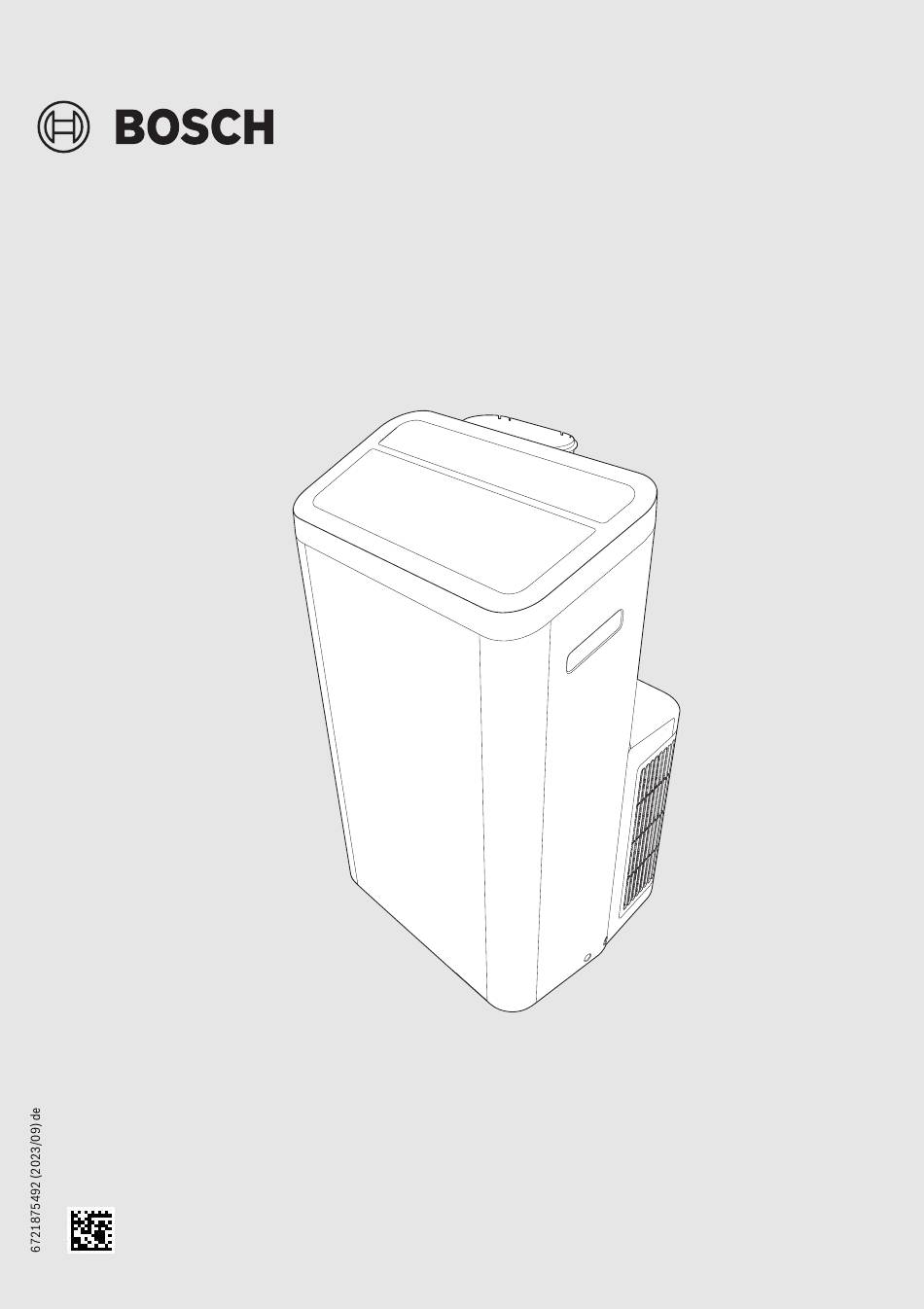

- Seite 1 Installations- und Bedienungsanleitung Mobiles Klimagerät Cool 4000...
- Seite 2 5.2.6 Auswahloptionen für den intelligenten Kühlbetrieb....... 16 Cool 4000 – 6721875492 (2023/09)
- Seite 3 Das Gerät in jedem Fall auf trockenem, stabilem, ebenem – Aufzählung/Listeneintrag (2. Ebene) und horizontalem Untergrund aufstellen und verwenden. Tab. 1 • Nicht auf das Gerät setzen oder stellen. Keine Gegenstände auf dem Gerät ablegen. Cool 4000 – 6721875492 (2023/09)
- Seite 4 Anbringen dieser Kennzeich- • Den Filter bei extremer Verunreinigung nicht verwenden. nung vorsehen. Für eine optimale Kühlleistung den Filter regelmäßig reini- Der vollständige Text der Konformitätserklärung ist im Internet gen. verfügbar: www.bosch-homecomfort.de. Cool 4000 – 6721875492 (2023/09)
- Seite 5 Bild 1 Lieferumfang [1] Gerät Ablaufschlauch [2] Ablaufschlauch [3] Selbstklebende Schaumstoffstreifen [4] Nicht klebender Schaumstoffstreifen [5] Fernbedienung [6] Fensterblendensatz Fernbedienung [7] Technische Dokumentation Batterie (AAA) Selbstklebende Schaumstoffstreifen Nicht klebender Schaumstoffstreifen Tab. 3 Im Lieferumfang enthaltenes Zubehör Cool 4000 – 6721875492 (2023/09)
- Seite 6 [5] Oberer Kondensatauslass [6] Unteres Luftansauggitter und unterer Luftfilter (hinter dem Gitter) [7] Unterer Kondensatauslass [8] Netzkabel [9] Abluftschlauch [10] Fernbedienungshalter Mindestabstände Auf jeder Geräteseite muss der Mindestabstand mindestens 60 cm betragen. 0010047556-001 Bild 3 Cool 4000 – 6721875492 (2023/09)
- Seite 7 Waage steht. rekter Sonneneinstrahlung schützen. • Orte meiden, an denen brennbare oder explosionsfähige Gase austreten können oder aggressive Gase auftreten. • Der Stecker muss nach der Aufstellung einfach erreichbar sein. Cool 4000 – 6721875492 (2023/09)
- Seite 8 Montage kann der Schlauch allerdings in mä- ßigem Umfang zusammengedrückt und auseinandergezogen werden. Der Schlauch kann auf 300 mm zusammengedrückt und auf maximal 1500 mm ausgezogen werden. Es wird empfohlen, die Schlauchlänge möglichst minimal zu halten. 0010048793-001 Bild 6 Cool 4000 – 6721875492 (2023/09)
- Seite 9 Scheibe und Fensterrahmen verschließen. Wenn die ausziehbare Fensterblende zu groß ist, kann der Kunststoff entsprechend abgesägt werden. Diese Arbeiten dür- fen nur durch eine qualifizierte Fachkraft ausgeführt werden. 0010048882-001 Bild 7 Vertikal-Schiebefenster 0010047563-001 Bild 9 Cool 4000 – 6721875492 (2023/09)
- Seite 10 Installation 5. Abluftschlauch an Öffnung der Fensterblende anbringen. 0010048824-001 Bild 10 Vertikal-Schiebefenster 0010048823-001 Bild 11 Horizontal-Schiebefenster Cool 4000 – 6721875492 (2023/09)
- Seite 11 [8] Taste "Ventilatorstufe" [9] Taste "Schwenkfunktion" [10] Betriebstaste (Ein/Standby) 0010047634-001 Bild 13 Gerätedisplay Name Anzeigefunktion Schwenkanzei- Das Symbol für die Schwenkfunktion erscheint, wenn diese Option ausge- wählt wurde Ziffernanzeige Anzeige der Temperatureinstellung oder der Raumtemperatur Cool 4000 – 6721875492 (2023/09)
- Seite 12 Funktion neu, sobald fe" die Stromversorgung wiederhergestellt ist. Der Kompressor startet nach vier Minuten erneut. 5.1.5 Auswahloptionen für den intelligenten Kühlbetrieb Das Gerät verfügt über drei automatische Betriebsarten für den Klimabetrieb (Auto, Geräuscharm, Nachtbetrieb). Cool 4000 – 6721875492 (2023/09)
- Seite 13 Schlauch drücken, bis das Symbol aufleuchtet. Auf dem Display am oberen Kondensatauslass des Geräts angebracht wird wird die Solltemperatur angezeigt. Um die Solltemperatur ( Kapitel 6.3.1 "Kontinuierliche Entleerung", Seite 20). Cool 4000 – 6721875492 (2023/09)
- Seite 14 Fernbedienung drücken. Betrieb der Fernbedienung 5.2.1 Einsetzen/Wechseln der Batterien ▶ Drücken, um die Batterieabdeckung auf der Rückseite der Fernbedienung nach unten zu schieben. ▶ Batterieabdeckung zum Öffnen am unteren Ende anheben. 0010047569-001 Bild 14 Batterieabdeckung öffnen. Cool 4000 – 6721875492 (2023/09)
- Seite 15 (SPEED + AUTO oder I (niedrig) fe" oder III (mittel) oder IIIII (hoch) Betriebsart- Einstellen der Betriebsart (Kli- Bedienung Anzeige, dass das Gerät läuft Auswahltaste matisierung, Entfeuchtung, Temperaturein- Anzeige der gewählten Temperatur- Ventilator) heit einheit Cool 4000 – 6721875492 (2023/09)
- Seite 16 Betriebsart um 1 °C und nach weiteren 60 Minuten erneut um 1 °C. Diese neue Temperatur wird 6 Stunden lang automatisch aufrechterhalten und dann auf die ursprünglich für den Automatikbetrieb festgelegte Tem- peratur abgesenkt. Cool 4000 – 6721875492 (2023/09)
- Seite 17 Beim Entfeuchten muss keine heiße Luft über den Abluft- HOUR ON und 0.5 werden angezeigt. schlauch abgeleitet werden. Wenn jedoch zusätzlich eine Kühl- wirkung gewünscht wird, sollte der Abluftschlauch angebracht werden, um die Warmluft ins Freie abzuleiten. Cool 4000 – 6721875492 (2023/09)
- Seite 18 Die ausgewählte Einheit (°C oder °F) wird am Display des Gerät aus Sicherheitsgründen niemals mit Wasser abwaschen. Bedienfeldes und der Fernbedienung angezeigt. 5.2.11 Aufbewahren der Fernbedienung Die Fernbedienung kann auf der Geräterückseite sicher aufbe- wahrt werden. Dort wird sie mithilfe des integrierten Magneten gehalten. Cool 4000 – 6721875492 (2023/09)
- Seite 19 Der untere Filter befindet sich hinter dem unteren Schutzgitter. ▶ Schraube oben am Schutzgitter abschrauben. ▶ Schutzgitter demontieren und Filter vorsichtig aus dem 0010048075-001 Schutzgitter ziehen. Bild 22 Reinigen des unteren und oberen Filters Die Wassertemperatur muss niedriger als 40 °C sein. Cool 4000 – 6721875492 (2023/09)
- Seite 20 Behälter ein bestimmtes Niveau er- reicht, wird am Display FL angezeigt. Zum Entleeren des Behälters die folgenden Schritte ausführen. 0010047638-001 Sicherstellen, dass das Kondensat nicht auf den Boden ausläuft und die Ablaufleitung nicht verstopft ist. Cool 4000 – 6721875492 (2023/09)
- Seite 21 ▶ Kondensat komplett in eine Tropfschale oder ein anderes Gefäß auslaufen lassen. 0010047642-001 Bild 25 ▶ Wenn kein Kondensat mehr ausläuft, Stopfen und Kappe am Auslass anbringen. Sicherstellen, dass sie komplett ge- schlossen sind. ▶ Gerät neu starten. Cool 4000 – 6721875492 (2023/09)
- Seite 22 Inbetriebnahme des Geräts nach der Einlagerung am Saisonbe- ginn: ▶ Sicherstellen, dass Netzkabel und Steckdose in einem per- fekten Zustand sind und der Potentialausgleich effektiv funktioniert. ▶ Sicherstellen, dass Filter und Verschlusskappen vorhanden sind und die Filter gereinigt wurden. Cool 4000 – 6721875492 (2023/09)
- Seite 23 Luftfilter ist verunreinigt. Gerät ausschalten und Filter reinigen. Aus dem Luftauslass wird Staub ausgebla- Wenn das Gerät über längere Zeit nicht in sen. Betrieb war und nicht abgedeckt wurde, kann sich Staub im Gerät ansammeln. Cool 4000 – 6721875492 (2023/09)
- Seite 24 Tab. 9 Selbstdiagnose ter voll ( Kapitel 6.3.2 "Ablassen des integrierten Auffangbehälters", Seite 20). Wenn der Störungs- code weiterhin angezeigt wird, obwohl der integrierte Behälter leer ist, an einen autorisierten Servicetechniker wenden. Fühlerstörung Autorisierten Servicetechniker konsultieren. Cool 4000 – 6721875492 (2023/09)
- Seite 25 Da elektronische Geräte Gefahrstoffe enthalten können, müs- abwicklung, Programmierung, Datenhosting und Hotline-Ser- sen sie verantwortungsbewusst recycelt werden, um mögliche vices können wir externe Dienstleister und/oder mit Bosch Umweltschäden und Gefahren für die menschliche Gesundheit verbundene Unternehmen beauftragen und Daten an diese zu minimieren.
- Seite 26 Technische Information cy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Technische Information Stuttgart, DEUTSCHLAND. Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beru- Die folgenden Produktdaten entsprechen den Anforderungen aus der Verordnung (EU) Nr. 206/2012 und Nr. 626/2011.
- Seite 27 Serviceadressen Serviceadressen DE: Um detaillierte Produktinformationen (technische Daten, detaillierte Bedienungsanleitung, Installationsanleitung usw.) sowie den Garantieschein zu erhalten, scannen Sie den QR-Code auf der linken Seite mit Ihrem Mobilgerät oder besuchen Sie: www.docs.bosch-thermotechnology.com/download/pdf/file/6721850726. 0010049042-001 Cool 4000 – 6721875492 (2023/09)
- Seite 28 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 www.bosch-homecomfort.de 1030 Wien Kundendienstannahme Allgemeine Anfragen: +43 1 79 722 8391 (24-Stunden-Service) Technische Hotline: +43 1 79 722 8666 Telefon: (0 18 06) 337 337 www.bosch-homecomfort.at...
