Installazione
ATTENZIONE
Nel caso in cui la distanza totale sia ≤200m e il numero totale di unità
interne sia ≤10, l'unità esterna principale alimenta la valvola di regola-
zione.
Se la distanza totale è >200m oppure il numero totale di unità interne è
>10, è necessario un ripetitore aggiuntivo per aumentare la tensione del
bus.
La capacità di trasporto del ripetitore è la stessa dell'unità esterna, con
una lunghezza del bus pari a 200 m e 10 unità interne.
Le unità interne che richiedono un'alimentazione elettrica generale nello
stesso sistema del refrigerante sono ≤ 30. Nello stesso sistema del refri-
gerante sono installati un massimo di 2 ripetitori.
L'alimentazione elettrica del ripetitore e l'unità interna devono essere
accese/spente nello stesso momento, altrimenti occorre utilizzare UPS.
Per l'installazione del ripetitore, fare riferimento alle istruzioni di instal-
lazione. È vietato collegare inversamente la porta dell'unità interna a
1
CN23
M1
M2
L1

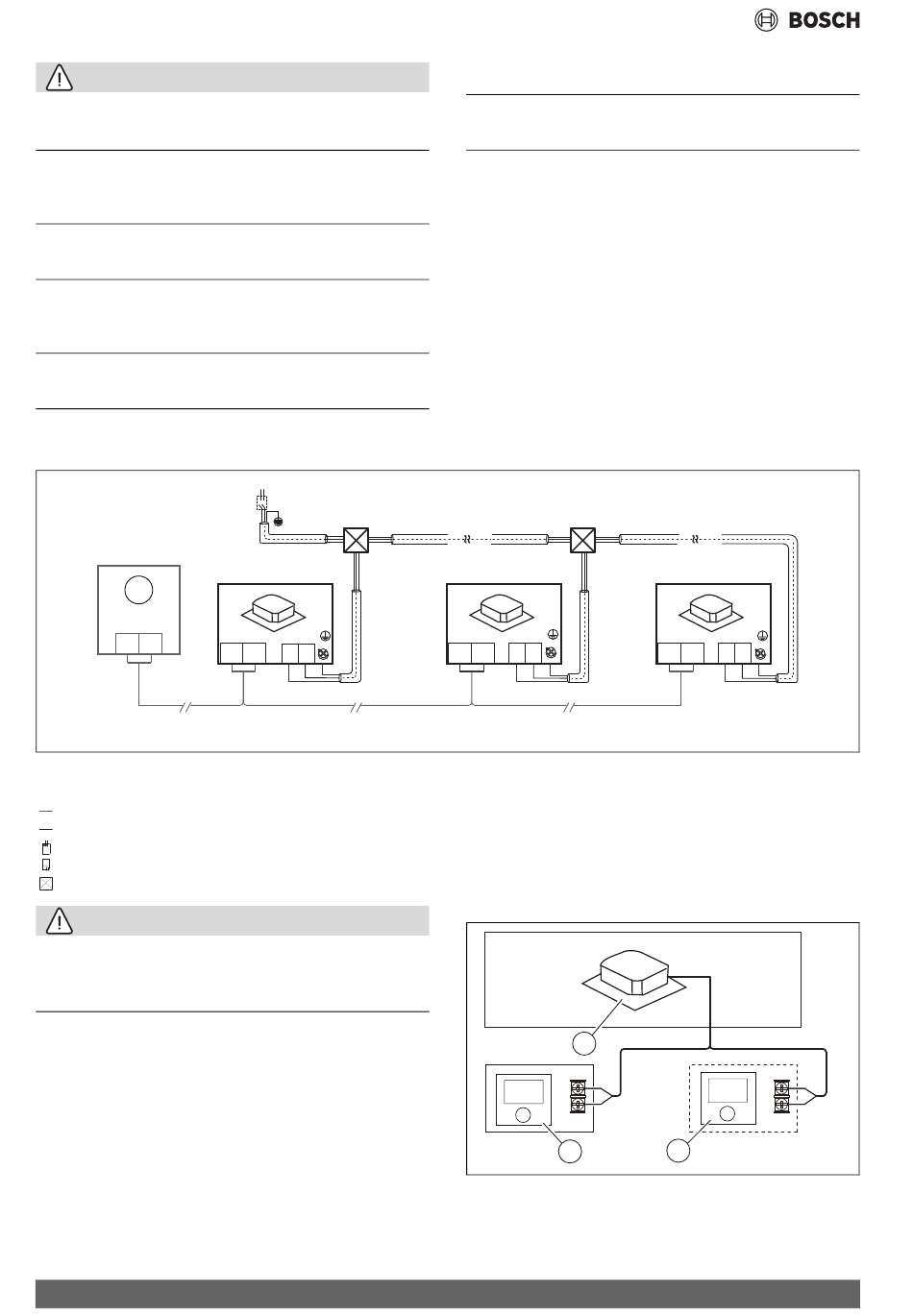

Fig. 26 Cavo di comunicazione di unità interna ed esterna (M1/M2) con alimentazione elettrica uniforme
[1]
Unità esterna
Cavo di comunicazione
Cavo di alimentazione
Alimentazione elettrica dell'unità interna
Interruttore di protezione
Scatola di distribuzione
ATTENZIONE
Nel caso in cui la comunicazione Super Link non abbia la funzione della
valvola di regolazione per alimentazione assente, occorre alimentare
l'unità interna in modo uniforme. Fare riferimento a 143 per i dettagli. Al
contempo, il ripetitore non è necessario per il sistema.
146
× ×
IDU 1#
CN10
CN1
M 1
M 2
L N
2-(n-2)# IDU
L1
monte con l'unità interna a valle. In caso contrario, potrebbero verificarsi
disfunzioni di comunicazione.
Il ripetitore è un accessorio opzionale. Se richiesto, contattare il proprio
rivenditore locale.
▶ Quando l'unità interna è alimentata in modo uniforme, la linea di
comunicazione Super Link potrebbe non avere la funzione della val-
vola di regolazione per alimentazione assente dell'unità interna. In
questo caso, per la linea di comunicazione è sufficiente un diametro
del filo conduttore di 2 x 0,75 mm
zione al blocco del morsetto per collegamento "CN10" sulla scheda
madre seguendo i simboli "M1" e "M2". Poiché la comunicazione
Super Link è una comunicazione senza polarità, non è necessario
alcun collegamento individuale.
▶ La linea di comunicazione Super Link di entrambe le unità interna ed
esterna senza la funzione della valvola di regolazione per alimenta-
zione assente ha una lunghezza totale fino a 2000 m e supporta qual-
siasi collegamento topologico. La figura seguente mostra il
collegamento seriale.
IDU (n-1)#
CN10
CN1
···
M 1
M 2
L N
Ln
Cablaggio di comunicazione tra unità interna e termoregolatore
cablato
Il termoregolatore cablato e l'unità interna possono essere collegati in
diversi modi, in funzione delle forme di comunicazione.
▶ Utilizzare 1 termoregolatore cablato per controllare l'unità interna 1
o 2 termoregolatori cablati (uno master e uno slave) per controllare
l'unità interna 1
B
U
S
3
Fig. 27
[1]
Unità interna 1
[2]
Termoregolatore cablato 2 (Termoregolatore cablato slave)
[3]
Termoregolatore cablato 1 (Termoregolatore cablato master)
2
. Collegare la linea di comunica-
IDU n#
CN10
CN1
M 1
M 2
L N
1
2
