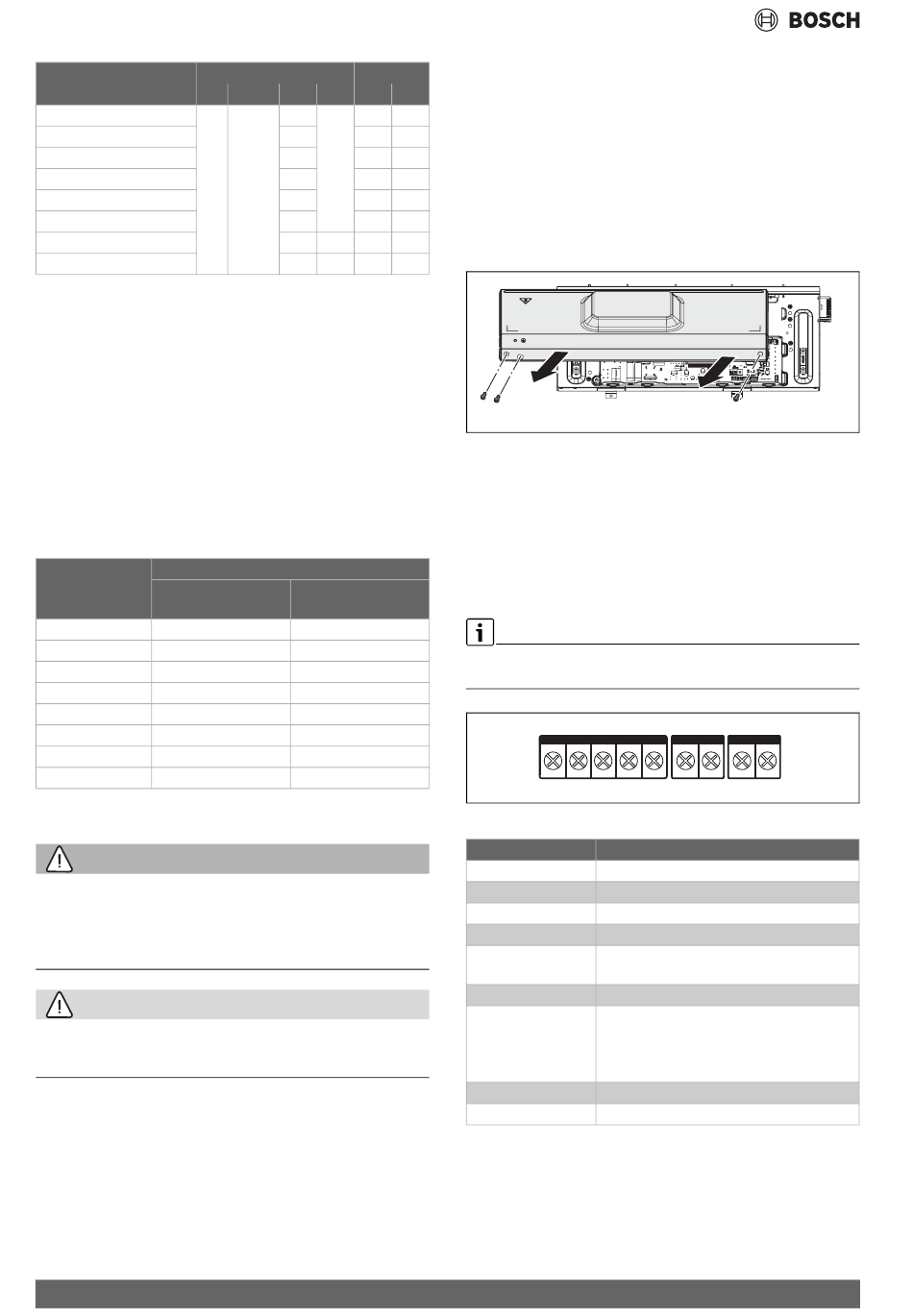

Installation
Modell
Hz
AF2-CF 36-1
50
AF2-CF 45-1
AF2-CF 56-1
AF2-CF 71-1
AF2-CF 80-1
AF2-CF 90-1
AF2-CF 112-1
AF2-CF 140-1
Tab. 5
Elektrische Daten der Inneneinheit
Abkürzungen:
MCA Min. Strombelastbarkeit der Kreise
MFA Maximale Sicherungsgröße
IFM
Ventilatormotor Inneneinheit
kW
Motornennleistung
FLA Stromstärke bei Volllast
▶ Mindest-Kabelquerschnitt für jede Einheit anhand von Tabelle 6 aus-
wählen.
▶ Die maximal zulässige Spannungsabweichung zwischen den Phasen
beträgt 2 %.
▶ Einen allpoligen Trennschalter mit mindestens 3 mm Kontaktöffnung
an allen Polen auswählen. Maximalströme werden zur Auswahl der
Leitungs- und Fehlerstrom-Schutzschalter verwendet.
Nennstrom des
Nenn-Leiterquerschnitt (mm
Geräts (A)
Flexible Leitungen
≤ 3
0,5 - 0,75
3 - 6
0,75 - 1
6 - 10
1 - 1,5
10 - 16
1,5 - 2,5
16 - 25
2,5 - 4
25 - 32
4 - 6
32 - 50
6 - 10
50 - 63
10 - 16
Tab. 6
6.5.3
Signalkabel für die Kommunikation
WARNUNG
▶ Schirm an beiden Enden des geschirmten Kabels mit der Erdungs-
schraube verbinden.
▶ Schließen Sie kein System an, das sowohl SuperLink-Kommunikati-
onsleitungen (M1 M2) als auch PQ-Kommunikationsleitungen ent-
hält.
VORSICHT
▶ Wenn eine Kommunikationsleitung nicht ausreichend lang ist, die
Verbindungsstelle crimpen oder löten. Die Kupferader darf am An-
schluss nicht freiliegen.
▶ Für die Kommunikationsleitungen ausschließlich abgeschirmte Ka-
bel verwenden. Alle anderen Kabel können Signalinterferenzen ver-
ursachen, die zu Funktionsstörungen führen.
▶ Elektroarbeiten, z. B. Hartlöten, nur bei stromlosem Gerät ausfüh-
ren.
▶ Alle abgeschirmten Kabel im Netzwerk sind miteinander verbunden
und laufen in einem Punkt zur Erde zusammen.
16
Stromversorgung
IFM
Volt
MCA MFA kW
220-
0,20
15
0,05 0,16
240
0,28
0,05 0,22
0,43
0,05 0,34
0,45
0,05 0,36
0,60
0,06 0,48
0,75
0,06 0,60
0,75
0,06 0,60
1,25
0,06 1,00
2
)
Kabel für feste Ver-
drahtung
1 - 2,5
1 - 2,5
1 - 2,5
1,5 - 4
2,5 - 6
4 - 10
6 - 16
10 - 25
▶ Kältemittelrohre sowie Netz- und Kommunikationsleitungen nicht an-
einander befestigen. Wenn Netz- und Kommunikationsleitung paral-
FLA
lel verlaufen, einen Mindestabstand von 300 mm einhalten, um
Interferenzen zwischen den Signalquellen zu vermeiden.
▶ Die Kommunikationsverdrahtung darf keine geschlossene Schleife
bilden.
Signalkabel für Kommunikation zwischen Innen- und Außeneinheit
Abdeckung des Elektroanschlusskastens der Inneneinheit öffnen:
▶ Die drei Schrauben von der Abdeckung abschrauben.
▶ Deckel abnehmen.
1. 1.
1.
Bild 23
• Die Innen- und Außeneinheiten kommunizieren über SuperLink (M1
M2). Der Anschluss der Kommunikationsleitung erfolgt an die
Master-Außeneinheit.
• Die Kommunikationsleitung von der Außeneinheit nacheinander zu
den einzelnen Inneneinheiten bis zur letzten Inneneinheit führen.
Den Schirm ordnungsgemäß erden. Zur Stabilisierung des Kom-
munikationssystems letzte Inneneinheit mit einem Abschlusswi-
derstand versehen.
Weitere Informationen zum Anschluss der gesamten Anlage sind der
technischen Dokumentation der Außeneinheit zu entnehmen.
X1 X2 B1 B2 B3 D1 D2 M1 M2
Bild 24 Kommunikationsanschluss
Anschlussklemme
CN1: L, N
CN2: D1, D2
CN6: X1, X2
CN6: B1, B2, B3
CN10: M1, M2
CN18
CN22
CN30
CN55
Tab. 7
▶ Stark- und Schwachstromkabel getrennt voneinander befestigen.
– Starkstrom: Netzkabel, Erdungskabel usw.
– Schwachstrom: Kommunikationskabel, Displayeinheit-An-
schlusskabel usw.
2.
2. 2.
CN6
CN2
CN10
Beschreibung
Stromversorgung
Kommunikation mit der Gruppensteuerung
Kommunikation mit dem Regler
Reserviert
SuperLink-Kommunikation zwischen Außen-
und Inneneinheiten
Funktionsmodul-Adapterplatte
• 1,2: Alarmsignalausgang; 220 V AC;
max. 220 W
• 2,3: Power-Sterilisation; 220 V AC;
max. 220 W
Displayeinheit
1,2: EIN/AUS-Fernsignal
Air Flux – 6721876663 (2023/12)
0010053473-001
