Air Flux
AF2-CF 36-1 | AF2-CF 45-1 | AF2-CF 56-1 | AF2-CF 71-1 | AF2-CF 80-1 | AF2-CF 90-1 | AF2-CF
112-1 | AF2-CF 140-1
de
VRF-Inneneinheit als Decken- oder Bodengerät
en
Ceiling floor type VRF Indoor Unit
es
Unidad interior VRF tipo suelo techo
fr
Unité intérieure VRF de type console, plafonnier
it
Unità interna VRF a soffitto
pl
Przypodłogowo-podstropowa jednostka wewnętrzna
VRF
Installations- und Bedienungsanleitung – Originalanleitung . . . . . . . . . . . . . . . . . . . . . 2
Installation and user manual - Original instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Manual de instalación y de usuario - instrucciones originales . . . . . . . . . . . . . . . . . . . 65
Notice d'installation et d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Manuale di installazione ed uso - Istruzioni originali . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Instrukcja montażu i obsługi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Werbung
Verwandte Anleitungen für Bosch AF2-CF 36-1
Inhaltszusammenfassung für Bosch AF2-CF 36-1

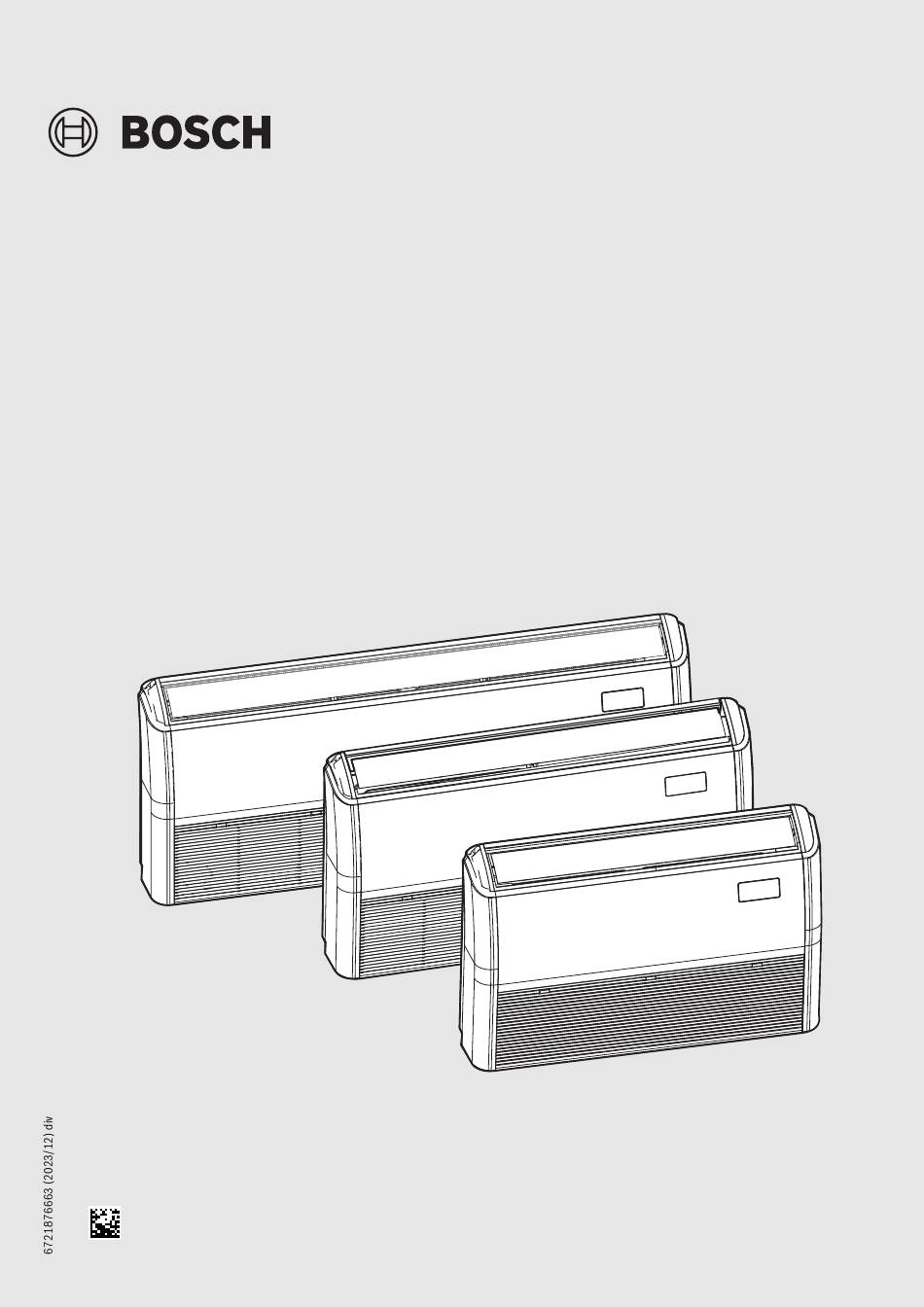

- Seite 1 Air Flux AF2-CF 36-1 | AF2-CF 45-1 | AF2-CF 56-1 | AF2-CF 71-1 | AF2-CF 80-1 | AF2-CF 90-1 | AF2-CF 112-1 | AF2-CF 140-1 VRF-Inneneinheit als Decken- oder Bodengerät Installations- und Bedienungsanleitung – Originalanleitung ..... 2 Ceiling floor type VRF Indoor Unit Installation and user manual - Original instructions .
