Installation

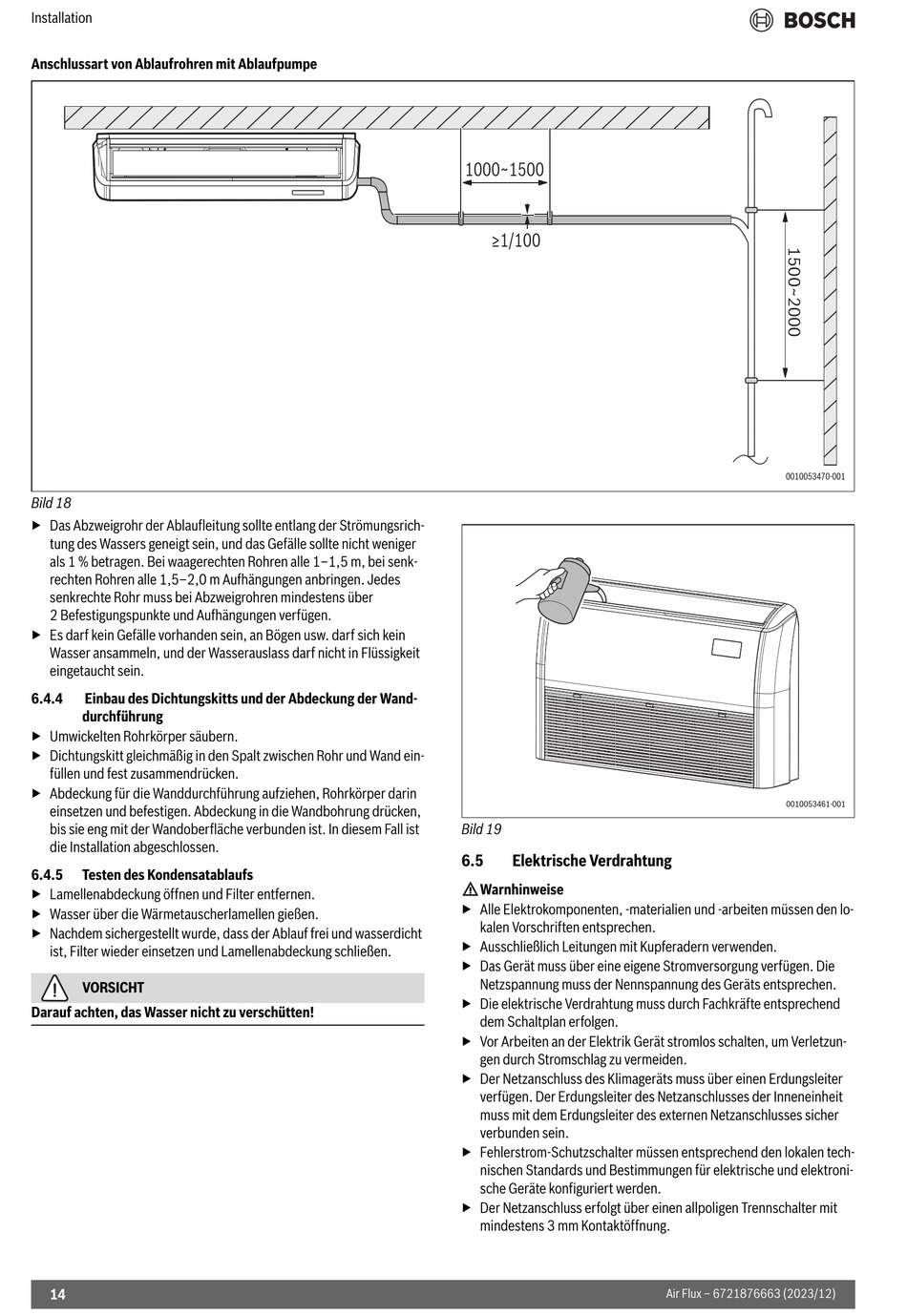

Anschlussart von Ablaufrohren mit Ablaufpumpe
Bild 18
▶ Das Abzweigrohr der Ablaufleitung sollte entlang der Strömungsrich-
tung des Wassers geneigt sein, und das Gefälle sollte nicht weniger
als 1 % betragen. Bei waagerechten Rohren alle 1–1,5 m, bei senk-
rechten Rohren alle 1,5–2,0 m Aufhängungen anbringen. Jedes
senkrechte Rohr muss bei Abzweigrohren mindestens über
2 Befestigungspunkte und Aufhängungen verfügen.
▶ Es darf kein Gefälle vorhanden sein, an Bögen usw. darf sich kein
Wasser ansammeln, und der Wasserauslass darf nicht in Flüssigkeit
eingetaucht sein.
6.4.4
Einbau des Dichtungskitts und der Abdeckung der Wand-
durchführung
▶ Umwickelten Rohrkörper säubern.
▶ Dichtungskitt gleichmäßig in den Spalt zwischen Rohr und Wand ein-
füllen und fest zusammendrücken.
▶ Abdeckung für die Wanddurchführung aufziehen, Rohrkörper darin
einsetzen und befestigen. Abdeckung in die Wandbohrung drücken,
bis sie eng mit der Wandoberfläche verbunden ist. In diesem Fall ist
die Installation abgeschlossen.
6.4.5
Testen des Kondensatablaufs
▶ Lamellenabdeckung öffnen und Filter entfernen.
▶ Wasser über die Wärmetauscherlamellen gießen.
▶ Nachdem sichergestellt wurde, dass der Ablauf frei und wasserdicht
ist, Filter wieder einsetzen und Lamellenabdeckung schließen.
VORSICHT
Darauf achten, das Wasser nicht zu verschütten!
14
1000~1500
≥1/100
Bild 19
6.5
Elektrische Verdrahtung
HWarnhinweise
▶ Alle Elektrokomponenten, -materialien und -arbeiten müssen den lo-
kalen Vorschriften entsprechen.
▶ Ausschließlich Leitungen mit Kupferadern verwenden.
▶ Das Gerät muss über eine eigene Stromversorgung verfügen. Die
Netzspannung muss der Nennspannung des Geräts entsprechen.
▶ Die elektrische Verdrahtung muss durch Fachkräfte entsprechend
dem Schaltplan erfolgen.
▶ Vor Arbeiten an der Elektrik Gerät stromlos schalten, um Verletzun-
gen durch Stromschlag zu vermeiden.
▶ Der Netzanschluss des Klimageräts muss über einen Erdungsleiter
verfügen. Der Erdungsleiter des Netzanschlusses der Inneneinheit
muss mit dem Erdungsleiter des externen Netzanschlusses sicher
verbunden sein.
▶ Fehlerstrom-Schutzschalter müssen entsprechend den lokalen tech-
nischen Standards und Bestimmungen für elektrische und elektroni-
sche Geräte konfiguriert werden.
▶ Der Netzanschluss erfolgt über einen allpoligen Trennschalter mit
mindestens 3 mm Kontaktöffnung.
0010053470-001
0010053461-001
Air Flux – 6721876663 (2023/12)
