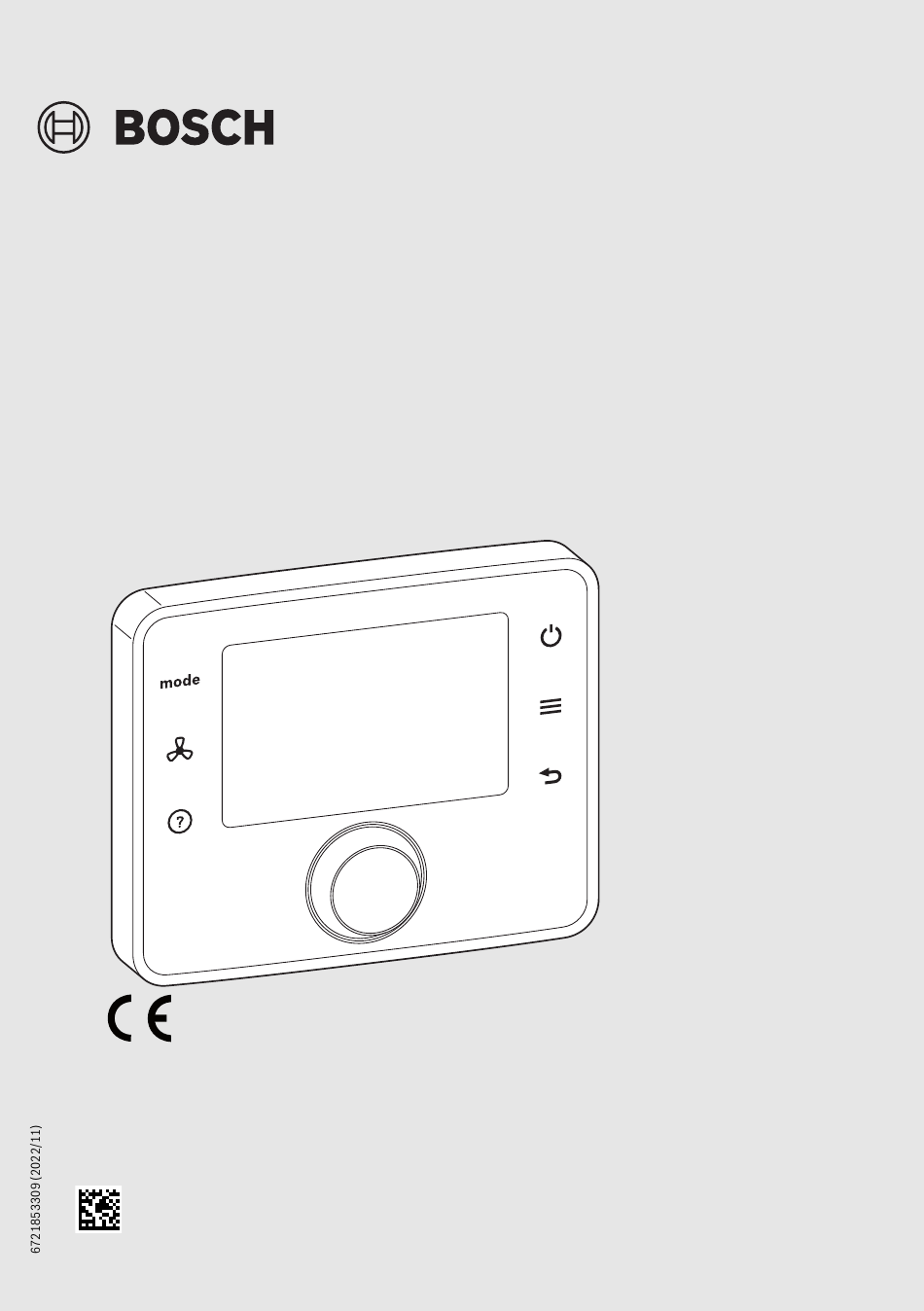

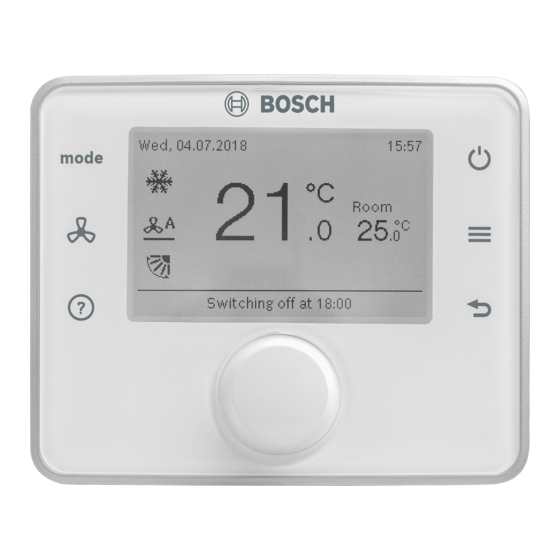

- Seite 1 Installationsanleitung für den Fachmann VRF-Kabel-Fernbedienung Air Room Control ARC C-2 | ARC H-2 0010020454-001...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheits- hinweise 1 Symbolerklärung und Sicherheitshinweise..2 Symbolerklärung 1.1 Symbolerklärung ......2 1.2 Allgemeine Sicherheitshinweise .
- Seite 3 Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise H Hinweise für die Zielgruppe Diese Installationsanleitung richtet sich an Fachkräfte für Kli- ma-, Heizungs- und Elektrotechnik. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Le- bensgefahr entstehen.
- Seite 4 Angaben zum Produkt Angaben zum Produkt Für Details zur Verdrahtung der Einheiten zusammen in einer Produktbeschreibung ARC-Gruppe (Anwendungsfälle c) und d)) Installationsanlei- Die VRF-Kabel-Fernbedienungen ARC C-2/ARC H-2 sind raum- tungen der Einheiten. temperaturgeführte Regler zur Regelung von bis zu 16 Innen- einheiten/Lüftungsgeräten ERV.
- Seite 5 Angaben zum Produkt Lieferumfang Technische Daten 0010005429-002 Bild 3 Abmessungen in mm Air Room Control Nennspannung U 14 – 18 V DC Nennstrom I 20 mA 0010020995-002 (ohne Beleuchtung) Bild 2 Lieferumfang Schutzklasse [1] Sockel für Wandinstallation; bei ARC H-2 mit Sicherungs- Schutzart IP20 schraube (Diebstahlsicherung)
- Seite 6 Installation Installationsort Installation HINWEIS WARNUNG Der Installationsort darf nicht höher liegen als 2000 m über Lebensgefahr durch Stromschlag! dem Meeresspiegel. ▶ Vor Installation dieses Produktes: Inneneinheiten und alle weiteren BUS-Teilnehmer allpolig von der Netzspannung trennen. Bedieneinheit nicht in Feuchträumen installieren. Je nach Ausführung ist ein Sticker mit Warnhinweis am Wand- sockel angebracht.
- Seite 7 Installation Installation im Referenzraum Elektrischer Anschluss 3.4.1 BUS-System und Spannungsversorgung Die Bedieneinheit wird über BUS-Kabel mit Energie versorgt. Schrauben und Dübel sind nicht im Lieferumfang enthalten. Die Polarität der Adern ist beliebig. ▶ Für den Wandtyp geeignete Schrauben und Dübel verwen- ▶...
- Seite 8 Installation 3.4.2 Externer Schalter Netzspannungsschalter Bei Bedieneinheiten ARC C-2 und ARC H-2 kann zusätzlich ein WARNUNG externer Hotelkartenschalter oder ein Kontaktschalter an Tür oder Fenster angeschlossen werden. Lebensgefahr durch Stromschlag/Sachschaden durch feh- lerhaften Anschluss! Bei ARC H-2 ist der entsprechende Wandsockel im Lieferum- fang enthalten.
- Seite 9 Installation Bedieneinheit einhängen oder abnehmen Bedieneinheit abnehmen Bedieneinheit einhängen ▶ Bedieneinheit oben einhängen. Bei eingedrehter Sicherungsschraube lässt sich die Bedienein- ▶ Bedieneinheit unten einrasten. heit nicht abnehmen. ▶ Ggf. Sicherungsschraube lösen ( Kapitel "Diebstahlsi- cherung anbringen (bei Ausführung mit Diebstahl- sicherung)", Seite 9).
- Seite 10 Inbetriebnahme ▶ Automatische Umschaltung zwischen Sommer- und Win- Inbetriebnahme terzeit aktivieren (Ein) oder deaktivieren (Aus). Das Display wechselt zum Menü Master/Slave. Übersicht der Inbetriebnahmeschritte ▶ Einstellen, ob die Bedieneinheit als Master- oder als Slave- 1. Installation und elektrische Verdrahtung aller VRF-Anlage- Bedieneinheit verwendet wird.
- Seite 11 Außerbetriebnahme / Ausschalten Menü: Servicemenü Außerbetriebnahme / Ausschalten Menüpunkt Beschreibung Die Bedieneinheit wird über die BUS-Verbindung mit Strom siehe Tab. 5, Seite 14 Service-Infor- versorgt und bleibt ständig eingeschaltet. Die Anlage wird z. B. mationen zu Wartungszwecken abgeschaltet. Systemtyp Aktueller Systemtyp: Anzeigen des einge- ▶...
- Seite 12 Servicemenü Menüpunkt Beschreibung Menüpunkt Beschreibung Erinnerung Fil- Methode zur Erinnerung der Filterprüfung Ausschaltzeit Verhalten des Ventilators nach Erreichen der terprüfung einstellen oder die Funktion deaktivieren. Ventilator Solltemperatur im Heizbetrieb definieren. Der Termin der Filterprüfung kann (abhängig Beispiel: Einstellung 4 min bedeutet, dass vom Systemtyp) variabel über eine der Ventilator abwechselnd 4 min pausiert Druckverlusterkennung oder über ein fixes...
- Seite 13 Servicemenü Menüpunkt Beschreibung Menüpunkt Beschreibung Externe Pres- Externe Pressung ist nur bei Einheiten für Master / Slave Master- oder Slave-Einstellung für Bedienein- sung Kanaleinbau relevant. heit oder Gruppen von Inneneinheiten defi- nieren. Eine Zuordnung erfolgt für jede einzelne Ein- heit über die Geräteadresse. Je nach Einheit •...
- Seite 14 Servicemenü Menü Service-Informationen Menü: System-Statusinformationen Im Menü Service-Informationen werden aktuelle Systeminfor- Menüpunkt Beschreibung mationen angezeigt. System-Be- Zeigt die Betriebsart des Systems an. triebsart Menüpunkt Beschreibung Vorhandene Zeigt die Anzahl der vorhandenen Außenein- Aktuelle Stö- Hier werden vorliegende Störungen ange- Außeneinh. heiten im gesamten Kältemittelsystem an.
- Seite 15 Servicemenü Menü Kontaktschalter Menü Temperaturfühler Im Menü Kontaktschalter kann das Verhalten bei angeschlos- Im Menü Temperaturfühler können Einstellungen zum ver- senem Hotelkartenschalter oder Tür- /Fensterkontaktschalter wendeten Temperaturfühler verändert werden. eingestellt werden. Menüpunkt Beschreibung Menüpunkt Beschreibung Raumtemp.- Temperaturfühler zur Regelung der Einheit Betrieb Schaltet die Funktion ein oder aus.
- Seite 16 Servicemenü Menü Kontaktdaten ändern Menüpunkt Beschreibung In diesem Menü kann die Kontaktadresse eingegeben/geändert Temp.-Kom- Temperaturkompensation im Kühlbetrieb bei werden. Die Bedieneinheit zeigt bei Störungen ( Kapitel 7, pens. Küh- Regelung über Temperaturfühler der Einheit Seite 17) die Kontaktdaten an. 1)2) einstellen.
- Seite 17 Störungen beheben Z3 - 9003 - [Kommunikations-Störung Master ] Störungen beheben Prüfvorgang/Ursache Maßnahme Das Display der Bedieneinheit zeigt eine Störung an. Die Ursa- 2 Bedieneinheiten ange- Einstellung Master / Slave che kann eine Störung der Bedieneinheit, einer Einheit oder ei- schlossen und beide als Mas- prüfen;...
- Seite 18 Elektro- und Elektronik-Altgeräte Elektro- und Elektronik-Altgeräte Übersicht Servicemenü Nicht mehr gebrauchsfähige Elektro- oder Elekt- Die Menüpunkte erscheinen entsprechend der unten aufgelis- ronikgeräte müssen getrennt gesammelt und ei- teten Reihenfolge. ner umweltgerechten Verwertung zugeführt Servicemenü werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).
- Seite 19 Übersicht Servicemenü Leiser Betrieb Außengerät Externe Pressung Temp.-anp. Nachtbetr. (Temperaturanpassung Nachtbe- Einstellung Raumhöhe trieb) Saubere Raumdecke Kontaktschalter Autom. Neustart IDU – Betrieb – Verhalten – Verzögerungszeit EEV-Pos. bei Betr-ber. Heizbetr. – Schaltlogik Erinnerung Filterprüfung Master / Slave Reinigung Wärmetauscher Neu scannen Temperaturfühler Adresse Inneneinh.
