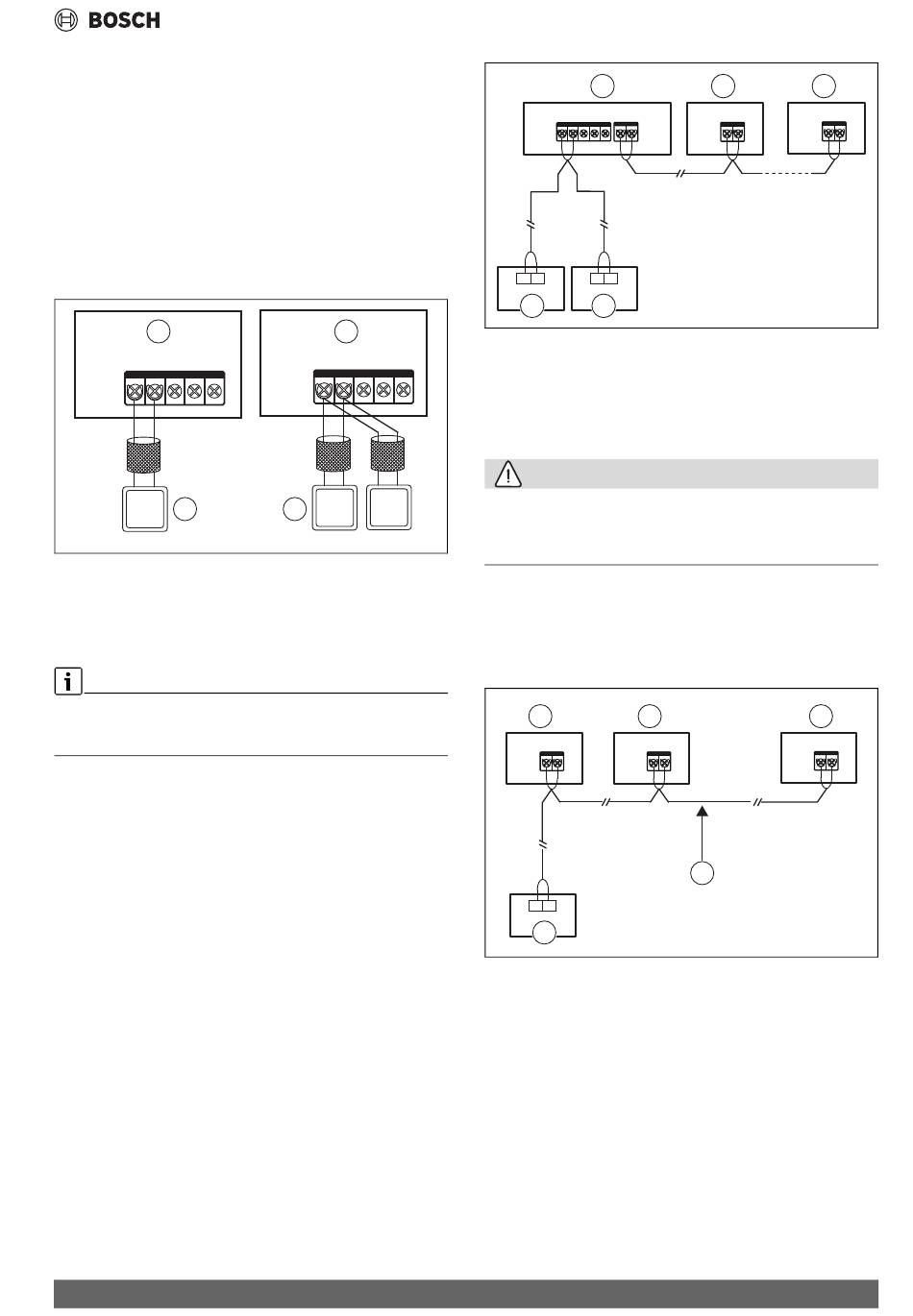

Podłączanie przewodów komunikacyjnych X1/X2
Przewody komunikacyjne X1 i X2 są podłączane głównie do
przewodowego sterownika regulacyjnego. Dostępne są konfiguracje
"jeden sterownik do jednej jednostki wewnętrznej" oraz "jeden dwa
sterowniki do jednej jednostki wewnętrznej".
Łączna długość przewodów komunikacyjnych X1 i X2 może wynosić
maksymalnie 200 m.
Należy zastosować przewód ekranowany i nie wolno uziemiać warstwy
ekranowania.
Gniazda X1 i X2 znajdują się przy kostce zaciskowej CN6 płyty głównej.
Nie ma rozróżnienia na elektrody dodatnie i ujemne. Więcej szczegółów
patrz 29.
1
X1 X2
CN6
L1
2
Rys. 29
[1]
Główna płyta sterowania
[2]
Sterowanie jeden na jeden
[3]
Główna płyta sterowania
[4]
Sterowanie dwa na jeden
Dwa przewodowe sterowniki mogą jednocześnie sterować jedną
jednostką wewnętrzną. W takim przypadku jeden sterownik należy
skonfigurować jako główny, a drugi — jako podrzędny.
Podłączenie przewodu komunikacyjnego D1/D2 (ograniczone do
jednostki zewnętrznej i konfiguracji systemu)
Realizacja funkcji "jeden do wielu" i "dwa do wielu" sterownika
przewodowego jednostki wewnętrznej za pomocą komunikacji D1/
D2 (do maks. 16 zestawów)
Realizacja funkcji "jeden do wielu" i "dwa do wielu" sterownika
przewodowego jednostki wewnętrznej za pomocą komunikacji D1/D2 to
komunikacja RS-485 (do 16 zestawów). Funkcje "jeden do wielu" oraz
"dwa do wielu" sterownika mogą być realizowane poprzez komunikację
D1/D2, jak pokazano na rys. 30.
Air Flux – 6721876663 (2023/12)
3
X1 X2
CN6
L2
L3
4
0010047267-001
1
X1 X2
D1 D2
CN6
CN2
L1
L2
X1
X2
X1
X2
4
5
Rys. 30
[1]
Jednostka wewnętrzna 1
[2]
Jednostka wewnętrzna 2
[3]
Jednostka wewnętrzna 3...
[4]
Sterownik przewodowy
[5]
Sterownik przewodowy
OSTROŻNOŚĆ
Jeśli wszystkie jednostki wewnętrzne w tym samym układzie czynnika
chłodniczego są typu AF2, to komunikacja D1/D2 może realizować
funkcje sterowanie "jeden na wiele" i "dwa na wiele". Sterowniki
realizujące sterowanie "dwa na wiele" muszą mieć ten sam model.
Realizacja regulacji centralnej jednostki wewnętrznej za pomocą
komunikacji D1/D2
Przewód komunikacyjny D1/D2 może być także podłączony do
sterownika centralnego w celu realizacji centralnej regulacji jednostek
wewnętrznych, jak pokazano na rys. 31.
1
2
D1 D2
D1 D2
CN2
CN2
L3
L1
X1
X2
4
Rys. 31
[1]
Jednostka wewnętrzna 1
[2]
Jednostka wewnętrzna 2
[3]
Jednostka wewnętrzna 3...
[4]
Sterownik przewodowy
Instalacja
2
3
D1 D2
D1 D2
CN2
CN2
L3
Ln
0010047268-001
3
D1 D2
3-(n-1)# IDU
CN2
Ln
5
0010053144-001
