Instalación
▶ El cableado conectado debe ser equipado con un interruptor de des-
conexión que permita una separación de contacto de por lo menos
3 mm.
▶ La distancia entre el cable de corriente y el cable de comunicación
debe ser de por lo menos a 300 mm para evitar que hayan interferen-
cias eléctricas, errores o daños de componentes eléctricos. Al mismo
tiempo, estos cables no deben tener contacto con las tuberías y vál-
vulas del sistema.
▶ Elegir el cableado eléctrico que coincida con los requisitos eléctricos
correspondientes.
▶ Conectar la alimentación eléctrica solamente después de completar
el cableado y las conexiones y controlar cuidadosamente que todo
esté correcto.
6.5.1
Conexión de cable de corriente
▶ Utilizar un cable de suministro eléctrico para la unidad interior que
sea diferente al suministro de corriente para la unidad exterior.
▶ Utilizar la misma alimentación eléctrica, disyuntor y dispositivo pro-
tector contra fugas para las unidades interiores, que esté conectado
a la misma unidad exterior.
▶ Verificar la documentación técnica de las unidades exteriores para
obtener información sobre cómo conectar el sistema completo.
▶ En caso de conectar al enchufe de alimentación de corriente, utilizar
el cableado circular con el revestimiento aislante.
L
N
L
N
L
N
L
N
Fig. 20
▶ Utilizar un cable que cumpla con las especificaciones y conectar el
cable de corriente firmemente. A fin de evitar que se retire el cable
por fuerzas externas, asegurarse que esté fijamente asegurado.
▶ Utilizar, al menos, una sección de 1 mm
BVV con aislamiento de PVC con tres hilos de cobre.
78
0010046701-002
2
del cable de alimentación
Si no se puede utilizar el borne de conexión del cableado circular con el
revestimiento aislante:
▶ No conectar dos cables de corriente con diferentes diámetros al
mismo enchufe de alimentación de corriente (puede causar un
sobrecalentamiento de cables).
▶ Utilizar un cable que cumpla con las especificaciones y conectar el
cable de corriente firmemente. A fin de evitar que se retire el cable
por fuerzas externas, asegurarse que esté fijamente asegurado.

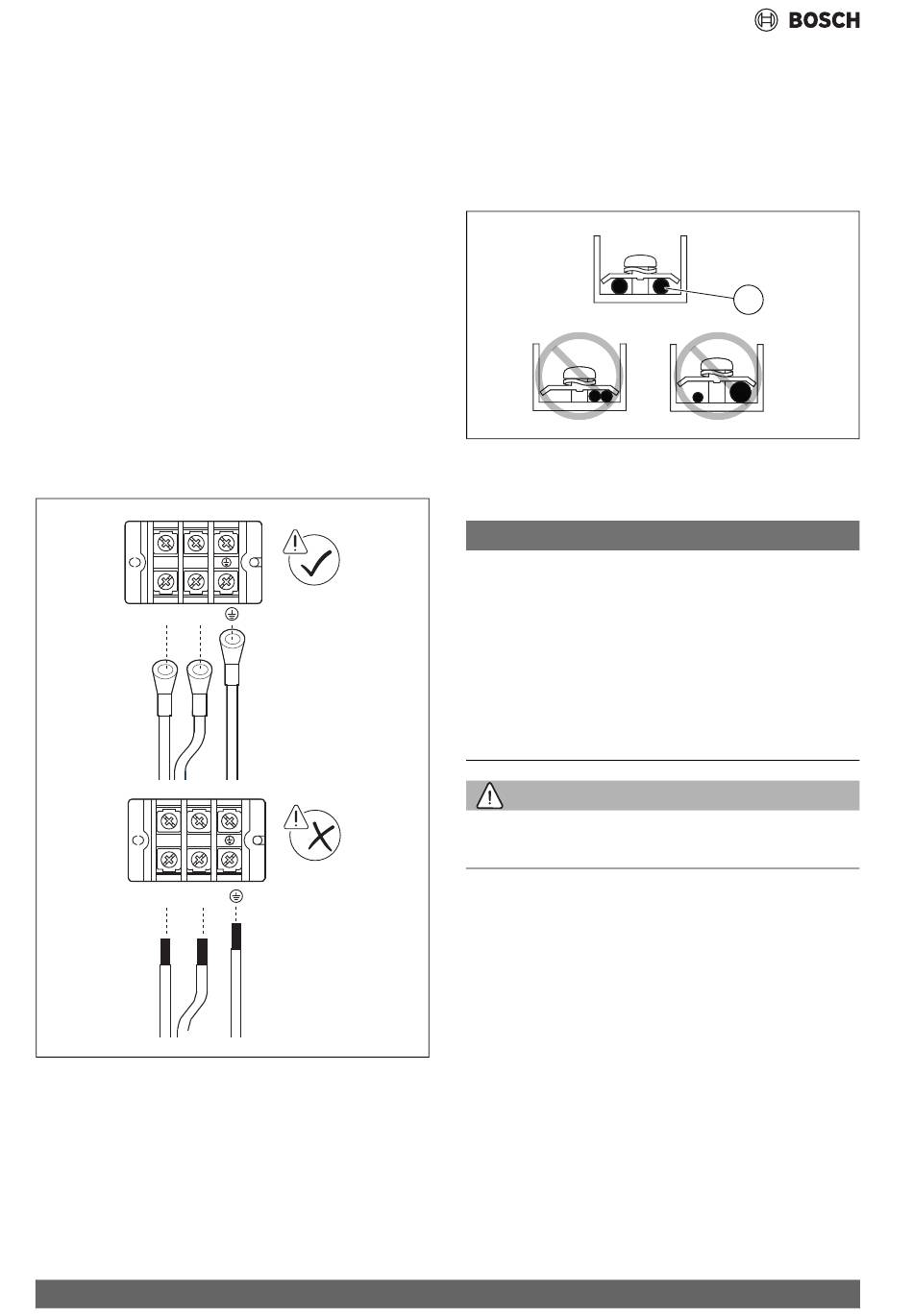

Fig. 21 Conexiones de cables de corriente correctas e inadecaudas
[1]
Cable de cobre
6.5.2
Características de cableado eléctrico
AVISO
Los cables de conexión deben cumplir con las normas 60227 IEC 52 o
EN 50525-2-11 debido a que puede haber voltajes mayores en estos
cables. También deben ser apantallados, de manera que no se interfiera
en la comunicación. Si el cableado de conexión excede sus límites,
puede producirse un error de comunicación.
▶ M1, M2: utilizar una sección de, al menos, 0,75 mm
apantallado de dos hilos.
▶ D1, D2: utilizar una sección de, al menos, 0,5 mm
tallado de dos hilos. El cable debe ser lo suficientemente flexible para
poder doblarlo.
▶ La longitud no debe exceder los 1200 m.
ADVERTENCIA
▶ Véanse los Reglamentos y Normativas locales al decidir acerca de las
dimensiones para el cableado. Contactar con un profesional para ele-
gir e instalar el cableado.
1
0010020846-002
2
y un cable
2
y un cable apan-
