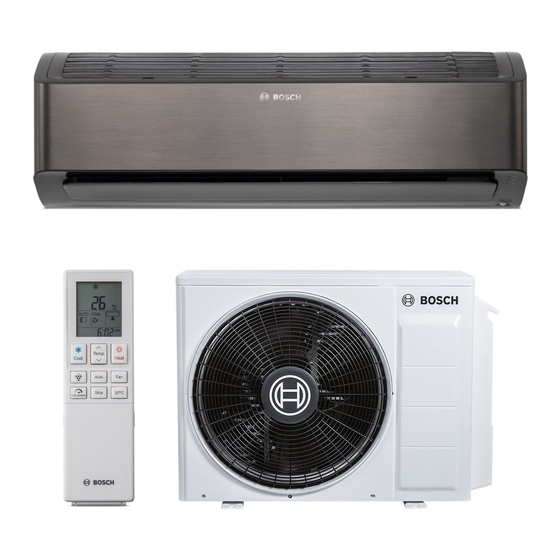

Bosch Climate Class 6000i Planungsunterlage
Split-klimagerät
Vorschau ausblenden
Andere Handbücher für Climate Class 6000i:
- Bedienungsanleitung (208 Seiten) ,
- Installationsanleitung (176 Seiten) ,
- Planungsunterlage (16 Seiten)
Verwandte Anleitungen für Bosch Climate Class 6000i
Inhaltszusammenfassung für Bosch Climate Class 6000i

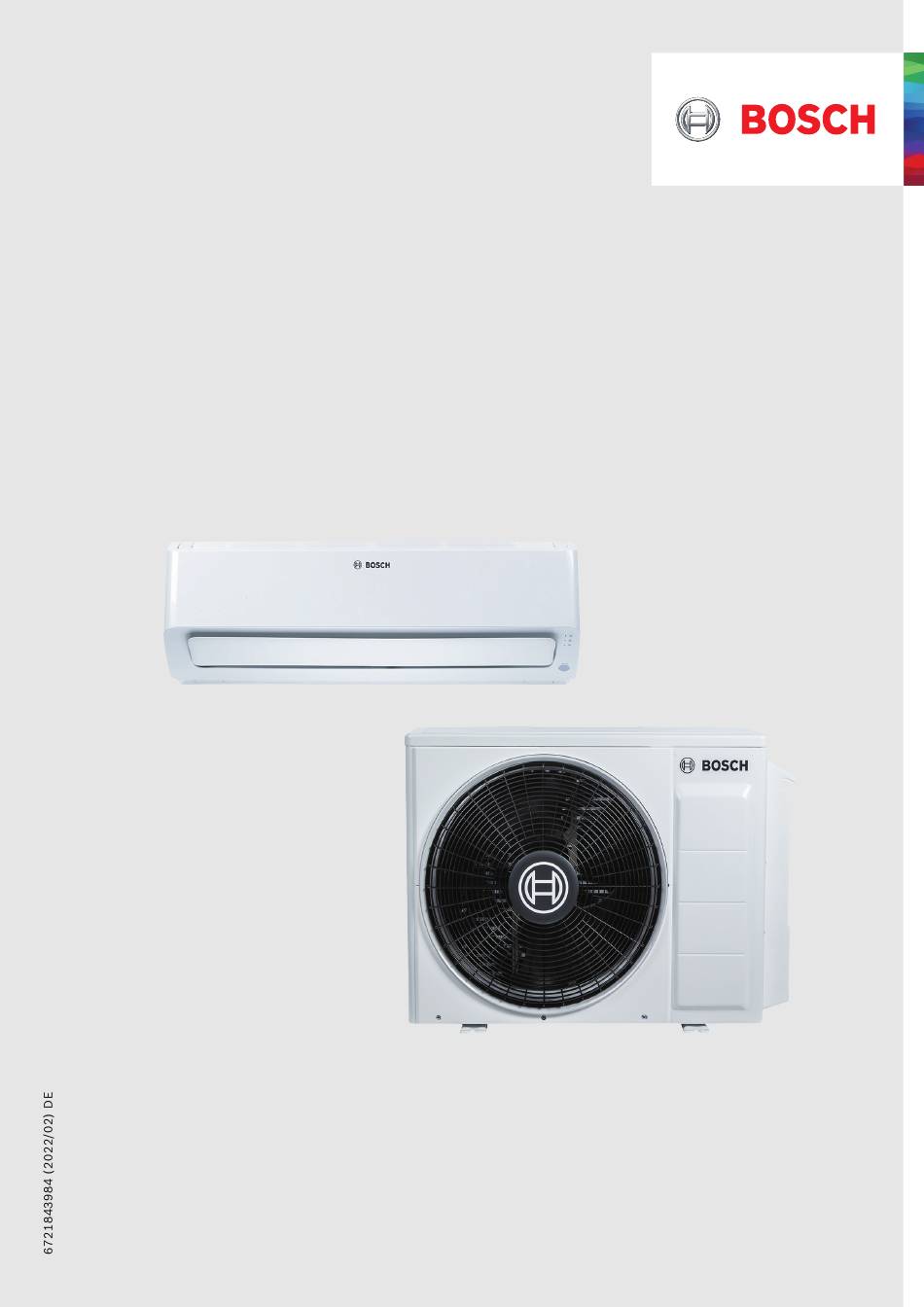

- Seite 1 Planungsunterlage Split-Klimagerät Climate Class 6000i/8000i CLC6001i-Set 25 E | CLC6001i-Set 35 E | CLC8001i-Set 25 E | CLC8001i-Set 35 E...
-
Seite 2: Inhaltsverzeichnis
......10 Netzanschluss....10 Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 3: Allgemeine Hinweise Zu Dieser Planungsunterlage
Raum wirken. In dieser Planungsunterlage wird ein Vorgehen zur Aus- Bei Komfortklimageräten ist zu berücksichtigen, dass wahl eines Split-Klimageräts Climate Class 6000i und die Leistung in einen latenten und einen sensiblen An- Climate Class 8000i vorgeschlagen. teil zu unterscheiden ist. Diese Geräte kühlen die Raumluft um 5...8 K unter die Außentemperatur ab und... -
Seite 4: Anforderungen An Den Aufstellort
≥ 100 ≥ 200 ≥ 200 ≥ 200 ≥ 200 ≥ 254 ≥ 254 0010035932-003 Bild 1 Installationsschema (Maße in mm) [A] Climate Class 6000i [B] Climate Class 8000i [1] Dübel (Lieferumfang) [2] Spezialschraube (Lieferumfang) Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 5: Rohrleitung
Anzugsmoment [Nm] Durchmesser der ge- Gebördeltes Rohr- Vormontiertes Bör- messer Ø [mm] bördelten Öffnung ende delmuttergewinde (A) [mm] 6,35 (1/4") 18-20 8,4-8,7 1/4" 90°± 4 9,53 (3/8") 32-39 13,2-13,5 3/8" 45°± 2 R0.4~0.8 Tab. 3 Kenndaten der Rohrverbindungen Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 6: Berechnung Der Maximal Zulässigen Kältemittelkonzentration
Berechnung der maximal zulässigen Kältemittelkonzentration Berechnung der maximal zulässigen Kältemittelkonzentration Beim Split-Klimagerät Climate Class 6000i und Climate Class 8000i wird das Kältemittel R32 eingesetzt, das schwerer als Luft ist. Der Aufstellort der Inneneinheit muss bei der Berechnung der maximal zulässigen Kälte- mittelmenge berücksichtigt werden. -
Seite 7: Technische Beschreibung
–15...24 –15...24 –15...24 Maße (Breite × Tiefe × Höhe) 780 × 269 × 540 780 × 269 × 540 800 × 300 × 630 800 × 300 × 630 Nettogewicht Tab. 4 Technische Daten Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 8: Installationsabmessungen Inneneinheit
Technische Beschreibung Installationsabmessungen Inneneinheit 0010035934-001 Bild 2 Installationsabmessungen und Bohrungen Ø 65 Ø 65 0010035931 -001 Bild 3 Installationsabmessungen und Bohrungen [1] Die Markierungen dienen zur Positionierung der Bohrung. Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 9: Elektrischer Anschluss
Installation eines FI-Schutzschalters (RCD) mit einem Bemessungs-Differenz-Auslösestrom von höchstens 30 mA. Elektrische Anschlusswerte Technische Daten Kapitel 6.1, Seite 7. 0010031190-002 Bild 5 Kabel anschließen [1] Klemmleiste [2] Schutzleiter [3] Anschlusskabel [4] Kurze Schraube (Lieferumfang) [5] Anschlussklemmen-Abdeckung (Lieferumfang) Climate Class 6000i/8000i – 6721843984 (2022/02) -
Seite 10: Anschließen Des Kabels An Die Außen- Einheit
▶ Einen eigenen Stromkreis verwenden. – Versorgungsspannung: 220 V - 240 V, einphasig – Leitungsschutzschalter: 16 A ▶ Einen Trennschalter mit einem Kontaktabstand von mindestens 3 mm an allen Polen in die Stromleitung einsetzen. Climate Class 6000i/8000i – 6721843984 (2022/02) - Seite 12 Wie Sie uns erreichen... DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Thermotechnik D-73243 Wernau Göllnergasse 15 -17 A-1030 Wien Betreuung Fachhandwerk Technische Hotline Telefon (0 18 06) 337 335 Telefon +43 1 79 722 8666 Telefax (0 18 03) 337 336 Thermotechnik-Profis@de.bosch.com...
