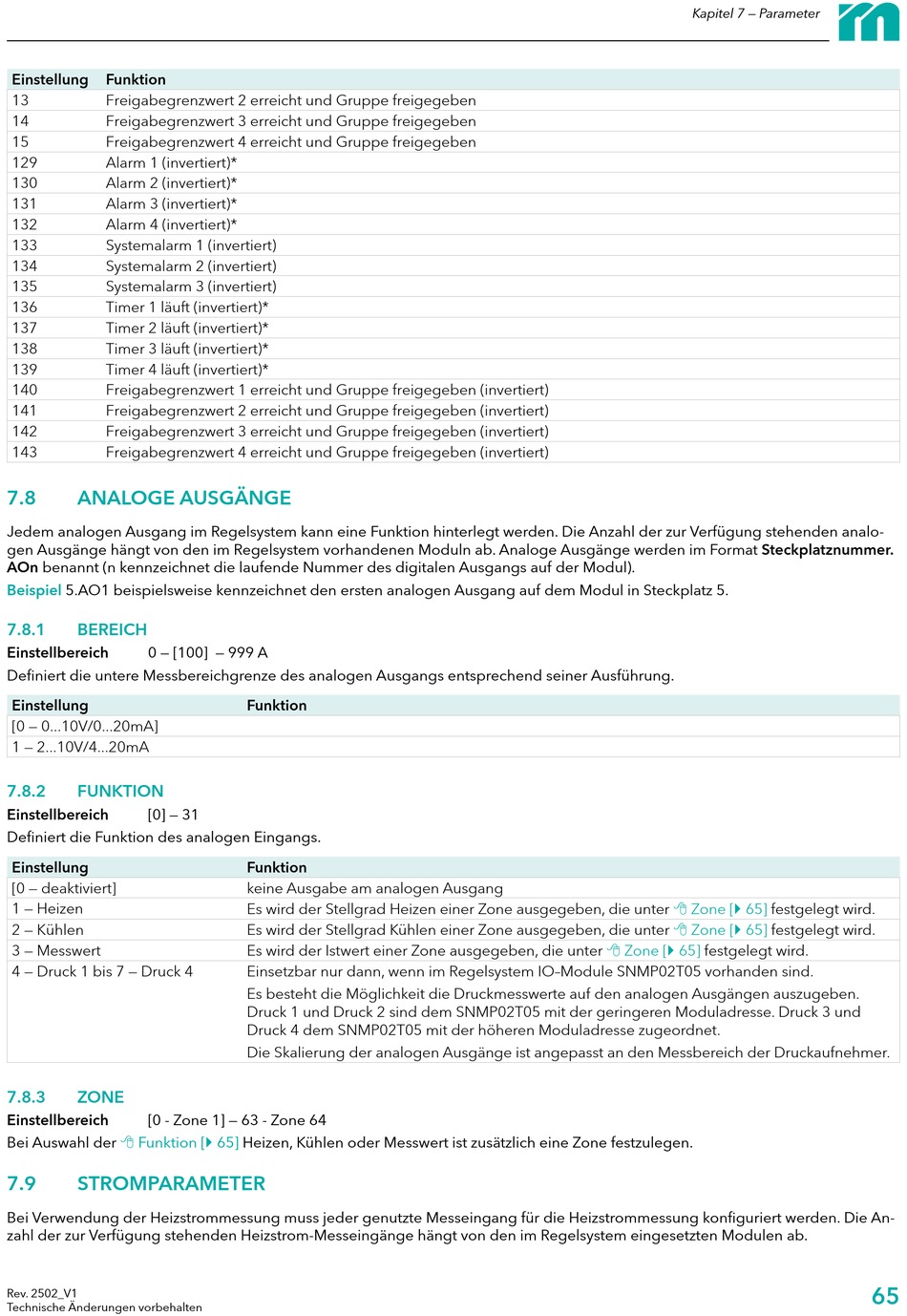

Einstellung
Funktion
13
Freigabegrenzwert 2 erreicht und Gruppe freigegeben
14
Freigabegrenzwert 3 erreicht und Gruppe freigegeben
15
Freigabegrenzwert 4 erreicht und Gruppe freigegeben
129
Alarm 1 (invertiert)*
130
Alarm 2 (invertiert)*
131
Alarm 3 (invertiert)*
132
Alarm 4 (invertiert)*
133
Systemalarm 1 (invertiert)
134
Systemalarm 2 (invertiert)
135
Systemalarm 3 (invertiert)
136
Timer 1 läuft (invertiert)*
137
Timer 2 läuft (invertiert)*
138
Timer 3 läuft (invertiert)*
139
Timer 4 läuft (invertiert)*
140
Freigabegrenzwert 1 erreicht und Gruppe freigegeben (invertiert)
141
Freigabegrenzwert 2 erreicht und Gruppe freigegeben (invertiert)
142
Freigabegrenzwert 3 erreicht und Gruppe freigegeben (invertiert)
143
Freigabegrenzwert 4 erreicht und Gruppe freigegeben (invertiert)
7.8
ANALOGE AUSGÄNGE
Jedem analogen Ausgang im Regelsystem kann eine Funktion hinterlegt werden. Die Anzahl der zur Verfügung stehenden analo-
gen Ausgänge hängt von den im Regelsystem vorhandenen Moduln ab. Analoge Ausgänge werden im Format Steckplatznummer.
AOn benannt (n kennzeichnet die laufende Nummer des digitalen Ausgangs auf der Modul).
Beispiel
5.AO1 beispielsweise kennzeichnet den ersten analogen Ausgang auf dem Modul in Steckplatz 5.
7.8.1
BEREICH
Einstellbereich
0 — [100] — 999 A
Definiert die untere Messbereichgrenze des analogen Ausgangs entsprechend seiner Ausführung.
Einstellung
[0 — 0...10V/0...20mA]
1 — 2...10V/4...20mA
7.8.2
FUNKTION
Einstellbereich
[0] — 31
Definiert die Funktion des analogen Eingangs.
Einstellung
[0 — deaktiviert]
1 — Heizen
2 — Kühlen
3 — Messwert
4 — Druck 1 bis 7 — Druck 4
7.8.3
ZONE
Einstellbereich
[0 - Zone 1] — 63 - Zone 64
Bei Auswahl der
8 Funktion [} 65]
7.9
STROMPARAMETER
Bei Verwendung der Heizstrommessung muss jeder genutzte Messeingang für die Heizstrommessung konfiguriert werden. Die An-
zahl der zur Verfügung stehenden Heizstrom-Messeingänge hängt von den im Regelsystem eingesetzten Modulen ab.
Rev. 2502_V1
Technische Änderungen vorbehalten
Funktion
Funktion
keine Ausgabe am analogen Ausgang
Es wird der Stellgrad Heizen einer Zone ausgegeben, die unter
Es wird der Stellgrad Kühlen einer Zone ausgegeben, die unter
Es wird der Istwert einer Zone ausgegeben, die unter
Einsetzbar nur dann, wenn im Regelsystem IO–Module SNMP02T05 vorhanden sind.
Es besteht die Möglichkeit die Druckmesswerte auf den analogen Ausgängen auszugeben.
Druck 1 und Druck 2 sind dem SNMP02T05 mit der geringeren Moduladresse. Druck 3 und
Druck 4 dem SNMP02T05 mit der höheren Moduladresse zugeordnet.
Die Skalierung der analogen Ausgänge ist angepasst an den Messbereich der Druckaufnehmer.
Heizen, Kühlen oder Messwert ist zusätzlich eine Zone festzulegen.
Kapitel 7 — Parameter
8 Zone [} 65]
festgelegt wird.
8 Zone [} 65]
festgelegt wird.
8 Zone [} 65]
festgelegt wird.
65
